Filtern magnetischer Partikel

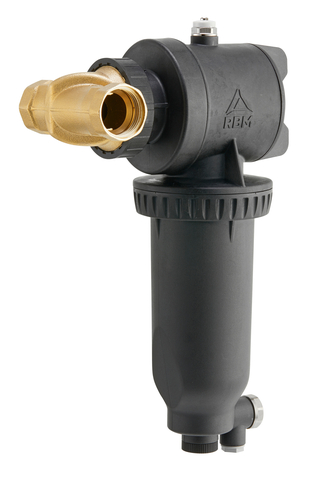

Der „MP2 BIG“ von RBM und Orben soll insb. Komponenten wie Hocheffizienzpumpen vor magnetischen und nicht-magnetischen Ablagerungen schützen und dadurch das Festsetzen einer Pumpe verhindern.
Bild: RBM

Der neue „MP2 BIG“ von RBM und Orben ist ein Gelenk zum Einsatz in Rohrleitungen mit verschiedenen Ausrichtungen. Bei der Filtrierung fließt das Heizungswasser nach Angaben der Hersteller unter geringem Druckverlust (kV-Wert 10,73 m³/h) durch den Abscheider. Die Querschnittsänderung der Filterkammer im Vergleich zur Rohrleitung verlangsamt die Fließgeschwindigkeit des vorbeiströmenden Heizungswassers. Hier werden in einem engmaschigen Filtereinsatz alle nicht-magnetischen Verunreinigungen wie Sand oder Schlamm aufgefangen. Das Wasser fließt weiter im Inneren des Abscheiders an einem Neodym-Eisen-Bor-Magneten mit einer Stärke von 11.000 Gauß vorbei. Dieser filtert magnetische Partikel bis zu einer Größe von 800 µm aus dem Heizungswasser. Der Rostschlamm sammelt sich am Boden des großen Auffangbehälters. Aufgrund eines 360° Gelenks lässt sich der neue Abscheider mit Abmessung 1“ in vertikalen, horizontalen oder diagonal verlaufenden Rohrleitungen planen. Am oberen Teil des Abscheiders sind die Absperrvorrichtung und das Entlüftungsventil integriert, über das kontinuierlich nicht ausgestoßene Luft entweichen kann. Der Abscheider ist geeignet für die Installation in Anlagen mit Wärmepumpen, Holzheizungen oder Zentralheizungen.
