Dimensionierung und Lüftungsauslegung
Die Planung und Konstruktion von RLT-Anlagen mit der 3D-CAD-Applikation von C.A.T.S. Software steht im Datenverbund mit der Dimensionierungssoftware der Wildeboer Bauteile GmbH. Die CAD-gestützte Planung und Konstruktion von RLT-Anlagen setzt in der Regel Randbedingungen voraus; so sind Luftmengen, maximale Schallleistungspegel oder geometrische Vorgaben einzuhalten. Die erforderlichen Komponenten sind entsprechend auszuwählen. Hierzu wird wiederum eine externe Komponente des Herstellers benötigt. Falls CAD und Herstellerprogramm zwar koexistieren, aber nicht kommunizieren, sind doppelte Dateneingaben sowie erhöhte Fehleranfälligkeit unvermeidlich.

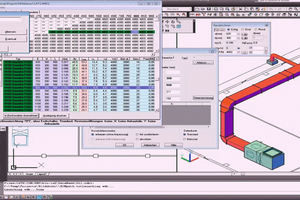

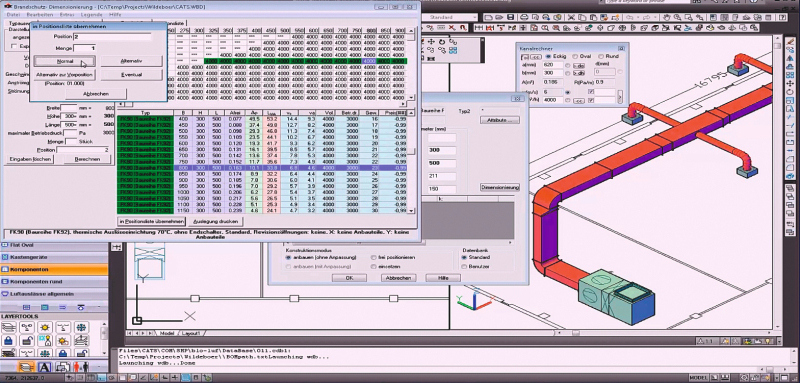

Der Anwender wählt in der C.A.T.S.-Applikation „Lüftung Professional“ wie gewohnt das erforderliche Bauteil aus. Einzuhaltende geometrische Parameter und rechnerische Vorgaben können in den Eingabemasken eingegeben werden. Relevante Felder sind entsprechend markiert. Auf Knopfdruck wird die Dimensionierung des gewählten Bauteils aktiviert, wobei die Randbedingungen automatisch übernommen werden. Innerhalb der Dimensionierung kann das Bauteil berechnet werden, wobei die Parameter durch den Anwender modifiziert und sukzessive verfeinert werden. Nach endgültiger Auswahl wird das Bauteil in die Positionsliste übernommen. Über diesen Vorgang wird das C.A.T.S.-System informiert, um die konkreten Parameter auszuwerten. Das Bauteil mit allen Eigenschaften bis hin zu Bestellnummer und Typ kann für die Konstruktion in C.A.T.S. verwendet werden.
