Minutensimulation für PV-Anlagen

Einlesen von Satellitenkarten

Mit neuen Features wird der Planungsprozess einer PV Anlage mit „PV*SOL premium 2016“ noch einfacher und schneller. Wie bei den Vorgängerversionen ist die Verschattungsanalyse von Aufdach- und Freiflächenanlagen im 3D-Modus Kernstück des Programms: Es berechnet, wie häufig die Module verschattet werden und wie sich das auf den Anlagenertrag auswirkt und stellt die Ergebnisse grafisch dar.

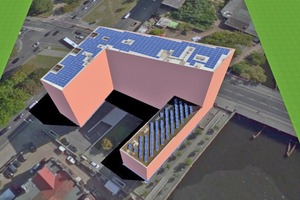

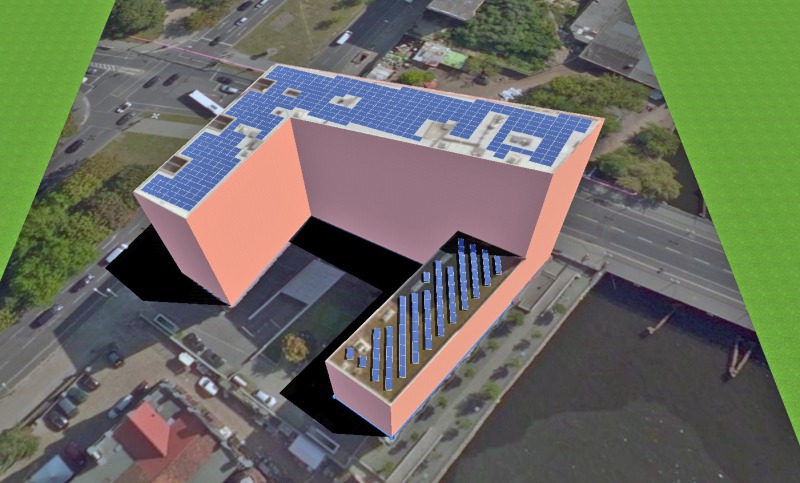

Neu ist die Möglichkeit, Grundrisspläne, Flurpläne und Screen­shots aus webbasierten Satellitenkarten (z. B. Google Earth) direkt in die 3D-Visualisierung einzulesen und damit maßstabsgerecht in ein Projekt zu integrieren. Die Abmessungen, Ausrichtung und die gegenseitigen Abstände von 3D-Objekten (Gebäude, Bäume) können so einfach und ohne Vororttermin ermittelt werden. Durch das Nachzeichnen eines Grundrisses kann das Programm die Standard-3D-Objekte automatisch erkennen und anlegen. Anschließend passt es die meisten Abmessungen, die Ausrichtung und Position des Objektes an den Grundriss an.

Mit der neu eingeführten Minutensimulation können Anwender sowohl den Eigenverbrauch als auch die Wechselrichter-Überdimensionierung und das Zusammenspiel von Solaranlagen mit Speichern präzise abbilden. Außerdem hat Valentin ein eigens entwickeltes mathematisches Modell für Lithium-Eisen-Phosphat- und Lithium-Nickel-Oxid-Batterien in die Software integriert und auch komplette Batteriesysteme in die Datenbank aufgenommen.

Neu dazugekommen ist auch die Nachführung von Modulfeldern. Bei der einachsigen Nachführung können sowohl azimutgeführte Systeme als auch Systeme mit Ost-/ Westnachführung abgebildet werden. Bei der ein- und zweiachsigen Nachführung ist eine Beschränkung der Nachführwinkel realisierbar.

Zu den wesentlichen Features zählt die genaue Berücksichtigung des Eigenverbrauchs, denn die Software bildet auch die Stromspeicherung in Batteriesystemen ab. Stromlastgänge importiert das Programm auf der Basis von Stunden-, Viertelstunden- oder Minutenwerten, was die Eingabe des Lastverlaufs erheblich erleichtert.

Valentin Software GmbH

10243 Berlin

+49 30 5884390

www.valentin-software.com
