Ideale Raumluft in der Bäckerei

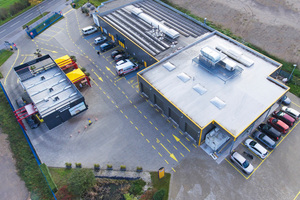

Im Neubau der Bäckerei Reffeling kam das energieeffiziente adiabatische Kühlsystem „CoolStream“ von Colt International in Verbindung mit einer umfangreichen Wärmerückgewinnung aus dem Backprozess zum Einsatz. „Die Bedingungen für die Mitarbeiter wurden zunehmend schlechter. Hohe Temperaturen in der Backstube nicht nur im Sommer machten sowohl den Mitarbeitern als auch der Qualität der Backwaren zu schaffen. Zudem reichte der Platz nicht mehr aus“, erläutert Geschäftsführer Joachim Reffeling die Gründe für den Neubau in Zusammenarbeit mit denm Klimatechnik-Experten von Colt International aus dem benachbarten Kleve.

Förderfähiges Energiekonzept

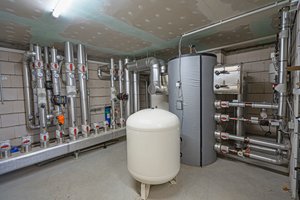

Zusammen mit dem Energieberatungsbüro ibGenesis GmbH entwickelte Colt ein komplexes Konzept zur Raumluftkonditionierung der Produktionsstätte und zur Wärmerückgewinnung. Durch die integrale Abwärmenutzung von Kälte- und Backprozessen ist es möglich, ohne höhere energetische Aufwendungen für die Erwärmung der Außenluft, optimale Raumluftqualitäten und -konditionen für den Gesamtprozess bereit zu stellen. Zusätzlich wird überschüssige Wärmeenergie aus der Wärmerückgewinnung zur Prozessunterstützung bei der Teigführung oder zur Heizungsunterstützung eingesetzt. Die Maßnahmen zur Steigerung der Energieeffizienz und der Abwärmenutzung wurden zudem durch Fördergelder des Bundes bezuschusst. Neben der Ausarbeitung des energetischen Anlagenkonzepts wurde auch hier die Bäckerei Reffeling bei der Abwicklung der Förderprogramme durch das Beratungsbüro begleitet.

Zuluft-Volumenstrom von rund 25.000m³/h

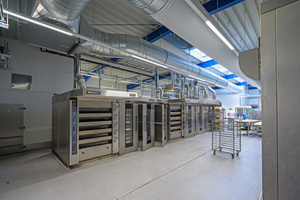

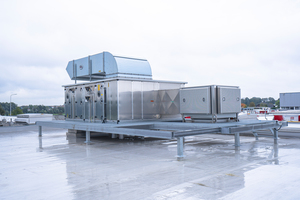

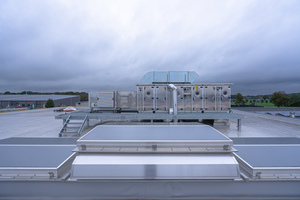

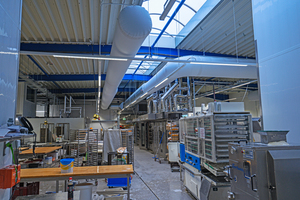

Auf dem Dach des Gebäudeneubaus wurde eine Colt-„Tristar“-Anlage mit einem Zuluft-Volumenstrom von ca. 25.000 m³/h installiert. Diese versorgt den Arbeitsbereich der Backstube, den Vorraum und das Lager mit gefilterter Frischluft. Die Zuluft wird mithilfe von Lüftungskanälen verteilt und über Gewebeschläuche zielgerichtet im Arbeitsbereich eingebracht. Die Vorteile der textilen Gewebeschläuche bestehen darin, dass die Luftvolumenströme mit einer geringen Luftgeschwindigkeit zugfrei und zielgenau eingebracht werden können sowie eine schnelle und kostengünstige Reinigung möglich ist. Die Außenluft wird über eine Wetterschutzhaube direkt am Gerät angesaugt. Im Klimagerät Colt-„Tristar“ wird die Außenluft zweistufig gefiltert, gegebenenfalls temperiert und gewährleistet somit den hygienischen Betrieb und den Schutz der Mitarbeiter und der Backprodukte.

Ganzjährige Raumluftkonditionierung

Zudem gewährleistet dieses System ganzjährig gute Raumluftkonditionen und eine konstante Produktqualität durch Luft-Befeuchtung und -Kühlung im Sommer und erwärmte Luft im Winter. Die zentrale Lufteinbringung und der hohe Luftwechsel temperierter und gefilterter Zuluft im Aufenthaltsbereich sichern eine gleichbleibend hervorragende Bachqualität und erhöhen das Wohlbefinden der Mitarbeiter. Dies sorgt für den hygienischen Betrieb und auch für eine höhere Qualität der Backprodukte. Auch dies war einer der Gründe, warum sich Geschäftsführer Joachim Reffeling und sein Team für die Colt-Lösung entschieden haben.

Betrieb mit Luftüberschuss

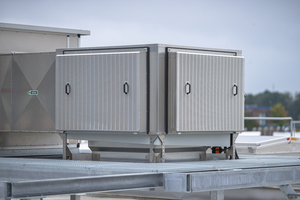

Der „CoolStream-V“ ist das adiabatische Kühlsystem von Colt als Teil der „Tristar“-Anlage. Das Gesamtsystem wird mit einem geringfügigen Luftüberschuss betrieben und gewährleistet somit, dass unerwünschte Kleinpartikel auch bei geöffneten Lüftungsklappen nicht in das Gebäude eindringen. Das Colt-„CoolStream“-System ist dafür ausgelegt, große, zumeist industrielle, Räume in den warmen Monaten ökonomisch und ökologisch nachhaltig, angenehm kühl zu halten. Mit der kostengünstigen Kühlwirkung von Trinkwasser wird Kühlung mit geringstem Energieumsatz erzielt. Das Medium wird mit Wasser gesättigt. Die zugeführte Außenluft wird anschließend durch das Desorptionsmedium gesaugt. Die vollautomatische Steuerung stellt eine sichere Luftzirkulation, Temperatur und Nachfüllung von Wasser sicher und sorgt zuverlässig für gleichbleibend gute Raumluftkonditionen.

Ausgeklügeltes Labyrinth-System

Die Wasseraufnahme durch die Luft geschieht über ein leistungsfähiges Desorptionsmedium von 150 mm Stärke. Das Desorptionsmedium ist durch ein ausgeklügeltes Labyrinth-System lichtgeschützt ausgeführt. Die gesamte System­ausführung nach VDI 6022 ermöglicht die gute Reinigbarkeit des Systems und dadurch den dauerhaft hygienisch sicheren Betrieb. Zur Reduzierung der Betriebskosten erfolgt die Heizung zum großen Teil aus der Maschinenabwärme. Dank einer Siemens-S7-Steuerung lässt sich das gesamte System komfortabel via VPN über Webbrowser bedienen. Alle relevanten Daten sind somit jederzeit mobil verfüg- und steuerbar.

Kombination aus Brandschutz und wetter­unabhängiger Lüftung

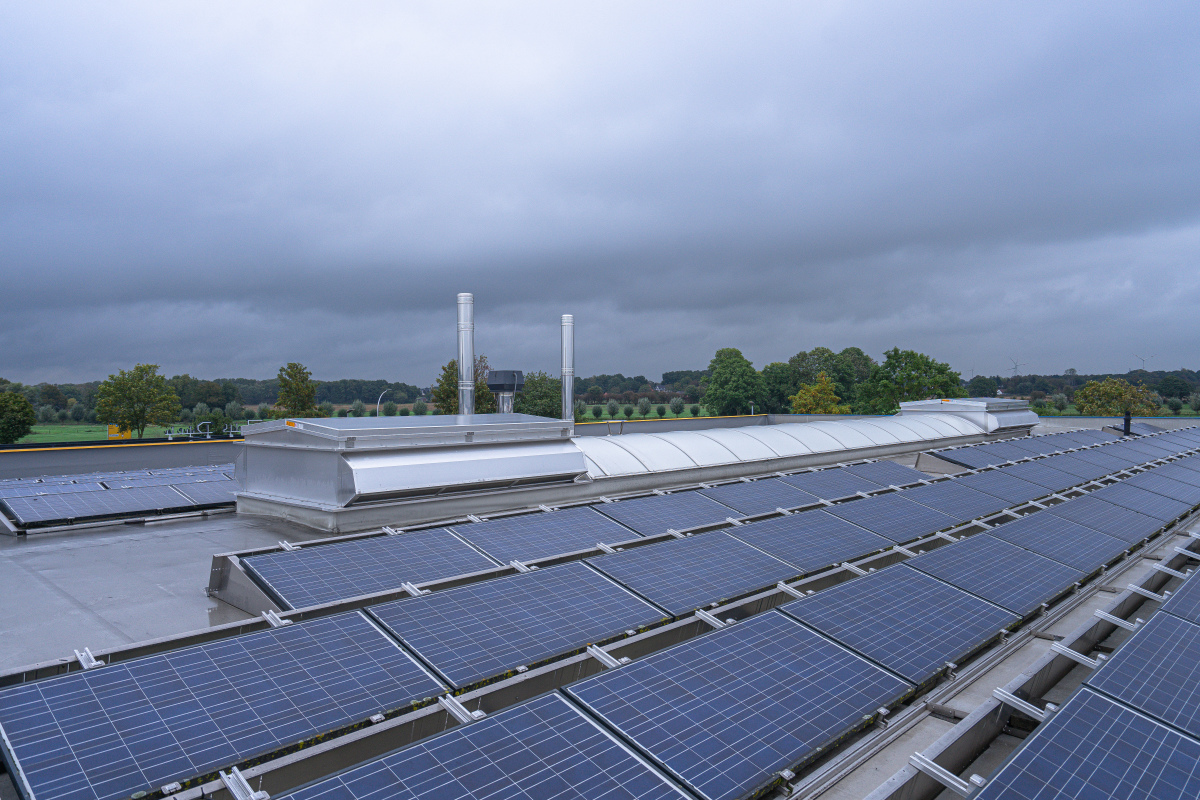

Neben der Klimatisierung zeichnet Colt in der Bäckerei Reffeling auch für den vorbeugenden Brandschutz verantwortlich. Auf dem Bestandsgebäude wurde das veraltete Lichtband ersetzt und mit zwei Brandlüftern des Typs „Apollo“ erweitert, in diesem Fall mit dem wetterunabhängigen Sockelsystem „Weatherlite“. Dieses Sockelsystem, integriert in das Lüftungskonzept, ermöglicht die natürliche Entlüftung auch im Regenfall. Auf dem Hallen-Neubau wurden zwei Lüfter des Typs „Apollo“ eingebaut, einer davon ebenfalls mit dem Sockelsystem „Weatherlite“. Der nach der

DIN EN 12101-2 geprüfte und VdS zertifizierte Brandlüfter „Apollo“ entspricht einem NRA-System und dient sowohl der täglichen Permanentlüftung als auch dem automatischen Rauchabzug. Das erneuerte Lichtband trägt in der Produktion dazu bei, dass die Mitarbeiter unter verbesserten Lichtverhältnissen mit viel natürlichem Licht arbeiten können.

Der Neubau der Produk­tions­stätte der Bäckerei Reffeling war die logische Konsequenz aus dem stetigen Wachstum der Traditionsbäckerei. „Wir sind eine regionale Bäckerei, da bot sich die Zusammenarbeit mit Colt International als Klima- und Brandschutzspezialisten aus der Nachbarschaft natürlich an. „Die Colt-Lösung ist für uns ideal“, freut sich Joachim Reffeling über die neue Bäckerei, die damit zukunftssicher aufgestellt ist.
