Für PV-Aufdach- und Multimegawatt-Anlagen

Kombi-Ableiter

Mit „DEHNcombo YPV“-Kombi-Ableiter Typ 1 + Typ 2 auf Varistorbasis lassen sich die DC-Seite des Wechselrichters, die Combiner-Box oder die PV-Module schützen
Mit „DEHNcombo YPV“-Kombi-Ableiter Typ 1 + Typ 2 auf Varistorbasis lassen sich die DC-Seite des Wechselrichters, die Combiner-Box oder die PV-Module schützen

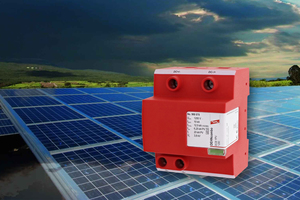

„DEHNcombo YPV“ ist der kompakte, blitzstromtragfähige Kombi-Ableiter für die DC-Seite von Photovoltaiksystemen, der vorsicherungsfrei bis zu einem Kurzschlussstrom von 10 kA eingesetzt werden kann. Er verfügt über einen Gesamtableitstoßstrom von 12,5 kA (10/350 μs). Sein niedriger Schutzpegel stellt auch die Koordination zu Endgeräten sicher. Da seine Bemessungsspannung für alle Schutzpfade gleich ist, ist der „DEHNcombo YPV“ für geerdete (Erdung von DC+ oder DC-) und floatende Systeme sehr gut geeignet.

Für einen wirkungsvollen Schutz der Endgeräte stehen Ableiter für die Systemspannungen UCPV ≤ 1.200 V und UCPV ≤ 1.500 V zur Verfügung. Die auch hier eingesetzte bewährte, fehlerresistente Y-Schaltung vermeidet eine Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis. Auch ohne zusätzliche Abdeckung sind die Ableiter berührungssicher (IP20).

Dehn + Söhne GmbH + Co.KG

92306 Neumarkt

+49 9181 906-1426

info@dehn.de

www.dehn.de/de/dehncombo-ypv-schuetzt-pv-anlagen

Dehn + Söhne GmbH + Co. KG, Elektrotechnische Fabrik 92318 Neumarkt
