Luftverteilsystem

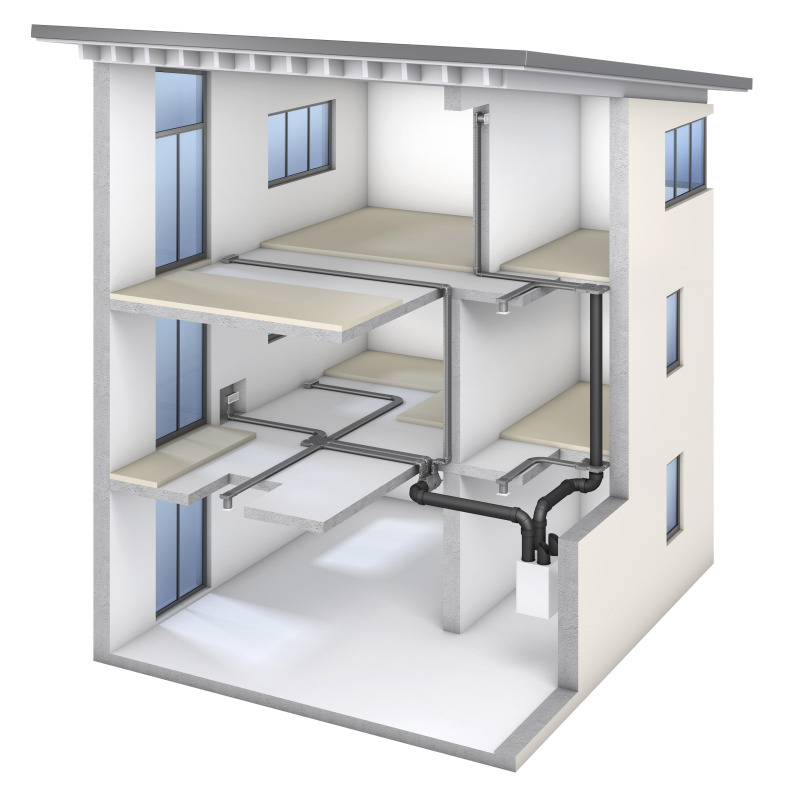

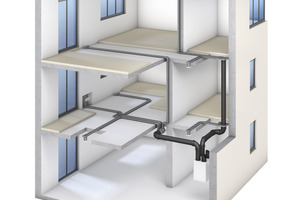

Egal ob in Estrich, auf Rohbeton, in der Decke oder auf dem Dachboden – mit dem neuen Luftverteilsystem steht den Viessmann-Marktpartnern eine universelle Lösung für die zentralen „Vitovent“-Wohnungslüftungsgeräte zur Verfügung. Mit kombinierbaren Flach- und Rundkanälen kann das System einfach integriert werden.

Mit einer Höhe von lediglich 5 cm lassen sich die Flachkanäle (bis max. 60 m³/h) aus Kunststoff raumsparend beispielsweise auf der Rohbaudecke/unter dem Estrich installieren. Deshalb ist es auch möglich, das Luftverteilsystem erst nach der Rohbauphase zu integrieren.

Die Rundkanäle(bis max. 32 m³/h) eignen sich zur Ver­legung in der Deckenbewehrung und in abgehängten Decken. Diese Art der Verlegung von Rundkanälen muss vor der Rohbauphase geplant und gegebenenfalls in der Statik berücksichtigt werden.

Große Querschnitte der Flach- und Rundkanäle und glatte Innenwände erlauben geringe Druckverluste und sparen damit Energie.

Abgestimmt auf die Flach- und Rundkanäle gibt es Zu- und Abluftventile in attraktivem Design. Der Anlagenbetreiber hat die Wahl zwischen hochwertiger Edelstahloptik und neutralem Weiß. Alle Bauteile haben glatte Innenseiten, die verhindern, dass sich Staub ansammeln kann. Im „Vitovent“-Lüftungsgerät sorgen Filter für eine hygienische Luftverteilung.

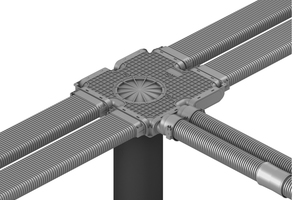

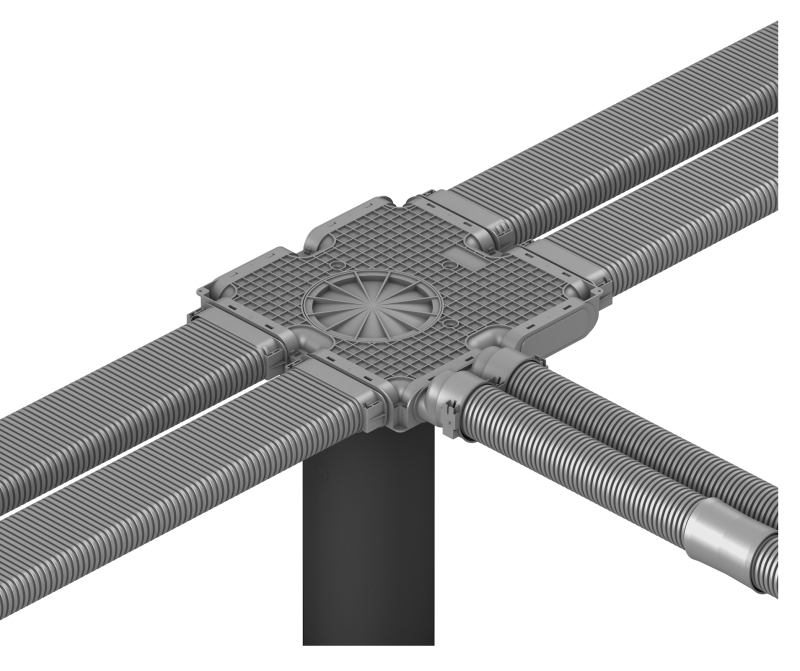

Ob Flach-, Rundkanal oder eine Kombination – das durchgängige Steck- und Rastsystem ermöglicht die einfache Verbindung ohne Werkzeug. Strömungsgünstige Adapter für die Kombination beider Kanalvarianten sind in allen erforderlichen Ausführungen verfügbar.

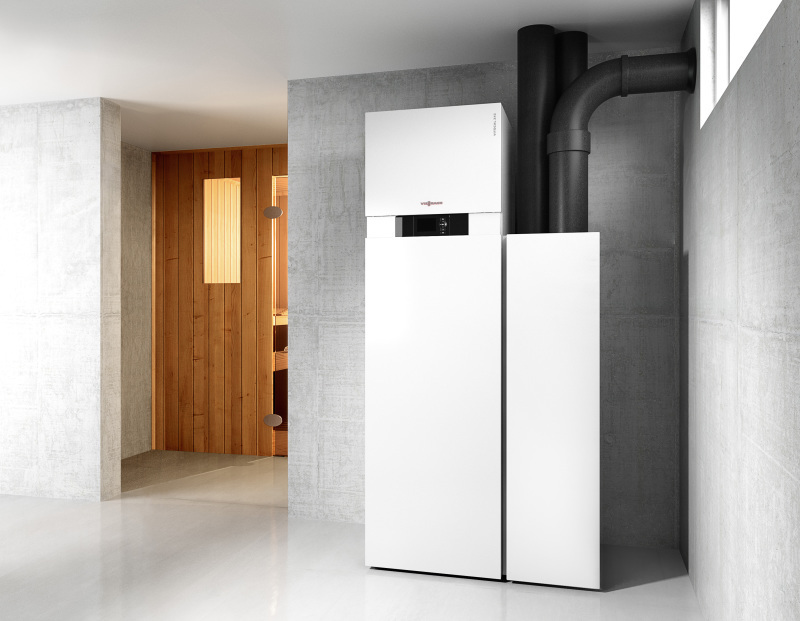

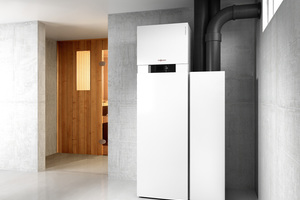

Die direkt an das Lüftungsgerät angeschlossenen Sammelleitungen für Zu- und Abluft können wahlweise mit robusten Kanälen aus EPP-Kunststoff oder – bei engen Einbausituationen – mit flexiblen Aluminiumrohren ausgeführt werden. Alle Kleinteile, wie z.B. Dichtungen und Stecker, gehören grundsätzlich zum Lieferumfang der Komponenten.

Für die Planung des Luftverteilsystems steht eine Berechnungshilfe im Marktpartnerportal unter www.viessmann.de zur Verfügung, die auch die Einstellung der Staublenden bei Inbetriebnahme angibt.
