Mit Komplettpaket auslegen
Die Auslegung eines funktionsfähigen Systems basiert u.a. auf ermittelte Normwerte wie Wärmebedarf, Zapfzeiten etc. Das Komplettpaket „HS Profi-Plan 3D Plus“ beinhaltet drei Programme – jeweils mit integriertem CAD-Modul –, die auch einzeln erhältlich sind: „KWK-Auslegung 3D“ und „HS DIM-PLAN 3D“. Das Komplettpaket ermöglicht zusätzlich den Datenaustausch zu weiteren Programmen aus dem Hause Hottgenroth/ETU.

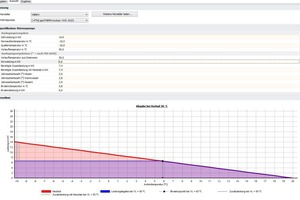

Auf Basis der Heizlastberechnung nach DIN EN 12831/2 und der VDI 4650 werden in „WP-Auslegung 3D“ alle zur Auslegung benötigten Werte wie Bivalenztemperatur, Anlagengröße und Jahresarbeitszahl ermittelt. Durch Datensätze von über 1.000 Wärmepumpen kann so flexibel geprüft werden, ob eine gewünschte Anlage die benötigten Werte erreicht. Hinweise zu einer ggf. erforderlichen Zusatzheizung – z.B. der Einsatz von Heizstäben – ermöglichen eine effektive Beurteilung der Anlage.

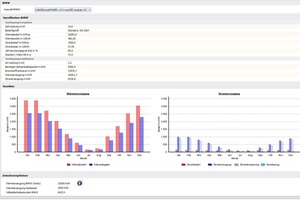

In „KWK-Auslegung 3D“ werden nicht nur BHKW- oder KWK-Anlagen geprüft, sondern diese zusätzlich einer Wirtschaftlichkeitsberechnung unterzogen. Die Laufzeiten der KWK-Anlage werden evaluiert und in Einspeisung sowie Eigenverbrauch aufgeschlüsselt. Bereits bei der Auswahl der Produktdaten wird die voraussichtliche Laufzeit berechnet. Somit ist gewährleistet, dass Systeme gewählt werden können, die im wirtschaftlichen Bereich von 3.000 bis 4.000 Betriebsstunden agieren.
„DIM-Plan“ steht für Dimensionierungsplanung und wurde primär zur Auslegung von Trinkwarmwasser- und Pufferspeichern entwickelt. Die Auslegung des passenden Speichers ist ein wesentlicher Aspekt für die Effizienz einer Anlage. Durch individuell erstellbare Verbrauchswerte und Zapfzeiten sowie einem detaillierten Wärmeschaubild kann eine große Auswahl an Speichern geprüft und ausgelegt werden.
