Montagesysteme konfigurieren
Solarkollektoren müssen bei Aufdachanlagen so mit dem Dachstuhl verbunden werden, dass eine statisch sichere Montage gewährleistet ist. Dabei ist die Ausführung der Befestigung abhängig von den zu erwartenden Wind- und Schneelasten. Auch bauliche Gegebenheiten wie Gauben und Kamine sind zu berücksichtigen. Mit der Planungssoftware „Vitodesk 100 Solstat“ lassen sich Aufdachmontagesysteme für Schrägdächer schnell und einfach konfigurieren.

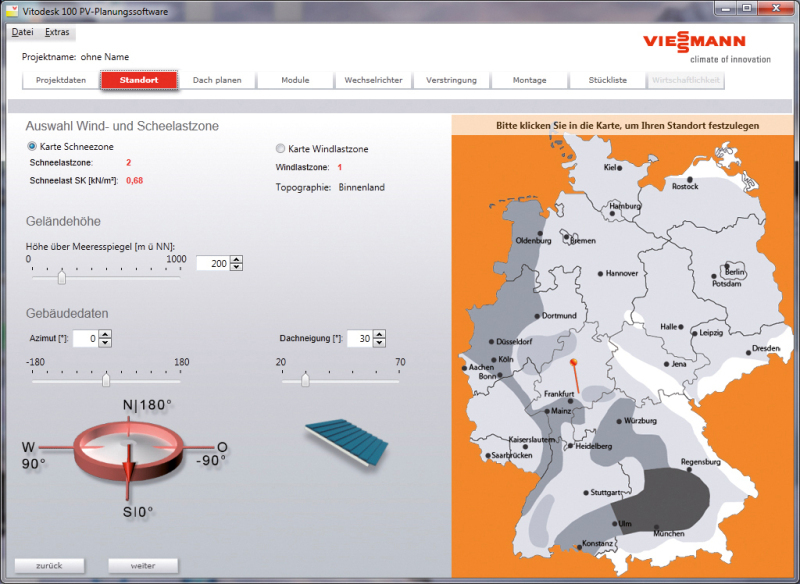

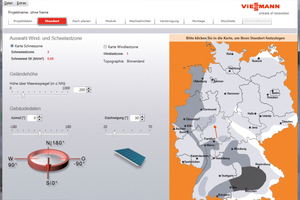

Mit Eingabehilfen können Wind- und Schneelastzonen automatisch über Eingabe der Postleitzahl oder durch Markieren des jeweiligen Objektstandortes auf einer Karte bestimmt werden. Gebäudedaten wie Ausrichtung und Neigung des Daches, seine Form und Abmaße sowie Sparrenabstände und Art der Eindeckung werden mithilfe klar strukturierter Tabellen schnell erfasst. Parallel dazu entsteht eine farbige Darstellung des Daches, in der per Mausklick Kamine, Gauben und Dachfenster positioniert werden können. In gleicher Weise lassen sich die ausgewählten Kollektoren platzieren. Das Programm schlägt dann ein individuell auf das Dach abgestimmtes Montagesystem vor. Die Komponenten entsprechen der VDI-Richtlinie 6012. Im Montageplan werden die Befestigungspunkte mit Bemaßung dargestellt.
