Sicherheitsfaktor 3D-Blitzschutzplanung
Die Blitzeinschläge auf dem Golfplatz in Waldeck 2012 und auf dem Metal-Festival in Sachsen 2013 samt dem darauf folgenden Medienecho haben das Thema Blitzschutz wieder deutlicher ins öffentliche Bewusstsein gerückt. Eine Schlüsselstellung für Wissenstransfer und technische Kompetenz in diesem Bereich nimmt der Ausschuss für Blitzschutz und Blitzschutzforschung (ABB) aus dem Verband der Elektrotechnik, Elektronik, Informationstechnik (VDE) ein. Auf der 10. VDE/ABB-Blitzschutztagung im Oktober 2013 stellte DDS das Blitzkugelverfahren vor.
Der ABB fördert Untersuchungen über die Phänomene und Auswirkungen der Blitzentladungen und über die Weiterentwicklung von Schutzmaßnahmen. Eine Institution innerhalb des VDE/ABB ist seit 1997 die Blitzschutztagung, die im Zweijahresrhythmus stattfindet und ungebrochene Aufmerksamkeit bei Planern, Errichtern und Prüfern findet. Übergreifende Themen auf der 10. VDE/ABB-Blitzschutztagung Ende Oktober 2013 in Neu-Ulm waren: Blitzschutzeinrichtungen, Analyse von Blitzschäden und ihre Vermeidung, Blitzwirkungen, -messungen und -simulation sowie Risikoanalyse.
Teil der Tagung war ein kleiner Ausstellungsbereich für Anbieter von Blitzschutzlösungen. Neben Dehn und Söhne sowie OBO Bettermann war als einziger CAD-Hersteller Data Design System vertreten. In den Pausen zwischen den Fachvorträgen konnten sich die Teilnehmer hier über die DDS-CAD-Blitzschutzlösung informieren und die 3D-Planung live auf dem Bildschirm erleben.
Laut DDS-Geschäftsführer Nils Kverneland entwickelt sich die Kooperation mit der Blitzschutzbranche sehr viel versprechend. Bereits seit Jahren bietet DDS-CAD eine vollständige Dehn-Artikeldatenbank sowie den integrierten Dehn-Blitzplaner. Jüngst wurden auch die OBO-Bettermann-Bauteilinformationen samt Symbol und Bildvorschau ergänzt und stehen den Anwendern ab sofort zur Verfügung.
Einen weiteren Online-Beitrag zur 10. VDE/ABB-Blitzschutztagung mit Details zu den behandelten Themen finden Sie hier.
Das Blitzkugelverfahren

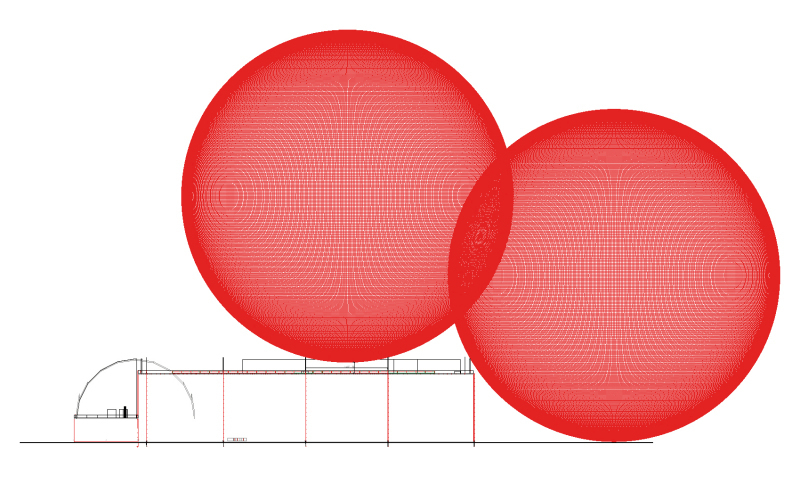

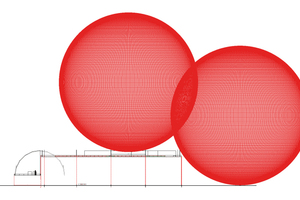

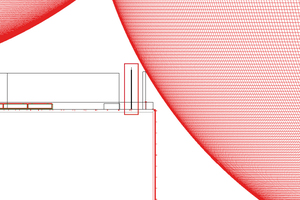

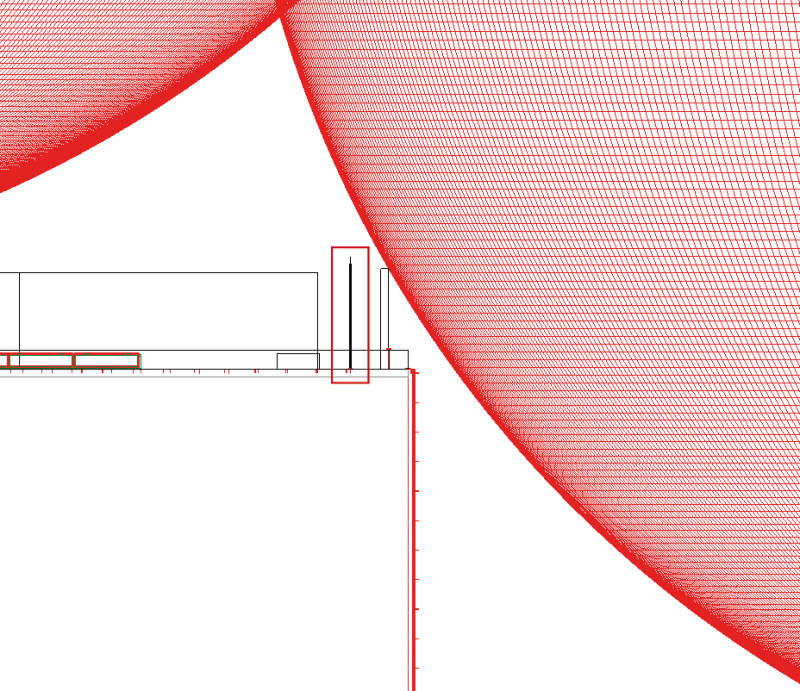

Eine besondere Planungshilfe für Blitzschutz-Projekte in DDS-CAD ist die optische Prüfung durch das Blitzkugelverfahren. Hierbei wird eine grafische Blitzkugel über das 3D-Modell bewegt, um ihre möglichen Berührungspunkte mit dem Gebäude zu ermitteln. Auf diese Weise können Fangeinrichtungen optimiert und geprüft werden. Der Radius der Blitzkugel wird nach der entsprechenden Schutzklasse berechnet, die sich aus der Risikobewertung ergibt. Eine genaue Risikoanalyse unter Berücksichtigung der DIN- und VDE-Vorgaben kann mithilfe der Software „DEHNsupport“ erstellt werden. Ein aufwendiges und teures Modellverfahren kann dank der zuverlässigen Simulation in DDS-CAD entfallen.
