Solar-Rohrnetzberechnung

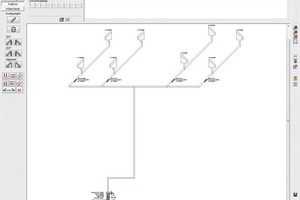

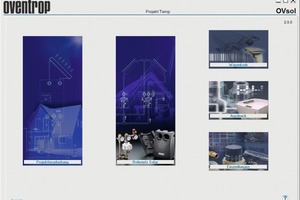

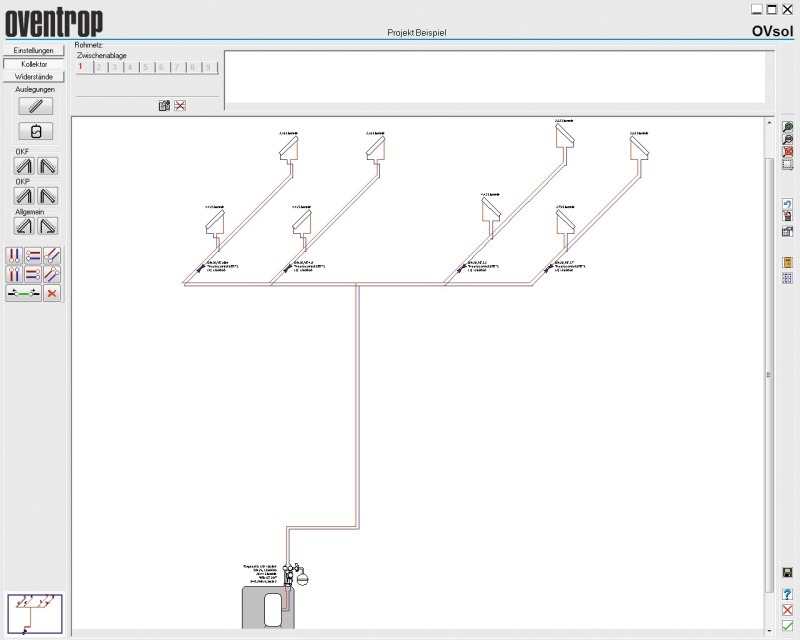

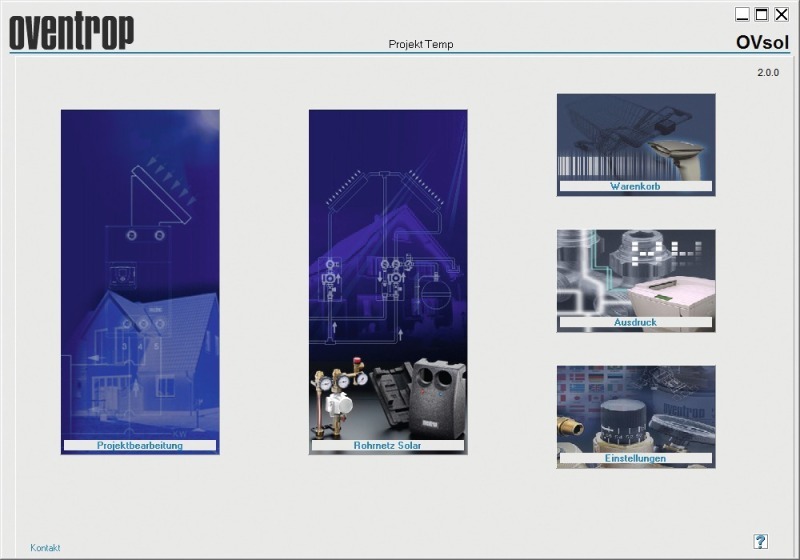

Die Effektivität einer solarthermischen Anlage hängt maßgeblich von der hydraulischen Einbindung und Dimensionierung ab. Speziell das Solar-Rohrnetz muss optimal ausgelegt sein, damit nicht unnötig hohe Pumpenleistungen und ungüns­tige Kollektor-Durchflüsse den Wirkungsgrad der Anlage reduzieren. Eine softwaregestützte Berechnung erlaubt das Solar-Berechnungsprogramm „OVsol“. Die Software bietet die Möglichkeit, mittels einer graphischen Benutzeroberfläche ein Strangschema zu erstellen und eine Solar-Rohrnetzberechnung durchzuführen.

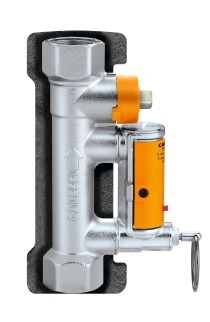

Die einzelnen Solar-Komponenten werden über graphische Symbole auf einfache Weise ausgewählt und in die Benutzeroberfläche eingezeichnet. Das Programm ermittelt die Rohrnennweiten und berücksichtigt die Kollektorwiderstände der Kollektoren oder frei definierte Widerstände. Mehrere Kollektorfelder können über den Einsatz von Strangregulierventilen („Hydrocontrol STR“) hydraulisch abgeglichen werden. Die Solar-Armaturengruppen vom Typ „Regusol“ werden hinsichtlich der Pumpenförderhöhen und des einzustellenden Volumenstroms ausgelegt. Ebenso lassen sich Größe und Vordruck eines Membran-Ausdehnungsgefäßes für den Solarkreis auslegen. Im Anschluss wird auf Grundlage der Berechnung eine Materialliste erstellt.
