Zur Lagerung von Pellets

Beim Heizungstausch in einem bestehenden öffentlichen Nahwärmenetz kam diese Lager- und Entnahmetechnik für Holzpellets 2019 erstmals zum Einsatz. Die Gemeinde Niedereschach, Schwarzwald-Baar-Kreis, ist im Ortsteil Kappel Eigentümerin einer Gruppe eng zusammenstehender Gebäude aus verschiedenen Architekturepochen, zu der sowohl die Schlossberghalle (ein Mehrzwecksaal), als auch die Grundschule, der Kindergarten und das Feuerwehrgerätehaus gehören. Die Wärme für das Ensemble lieferte 18 Jahre lang eine Ölheizung, die bei der energetischen Sanierung der gesamten Häusergruppe ausgetauscht wurde. Nach der ersten Heizperiode nehmen Bauherrschaft, Fachplaner und Ausführungsbetrieb Stellung zu den Erfahrungen mit der Umstellung auf Holzpellets.

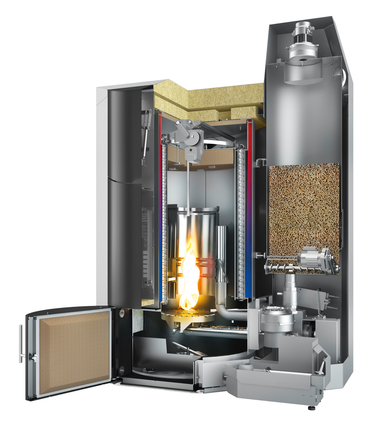

Der Fachplaner für Haustechnik Michael Vetter, Mitarbeiter bei Ecoplan, ist für das aktuelle Konzept verantwortlich. „Die Grundlast decken wir mit Holzpellets ab, das sind 100 kW bzw. 80 % der Heizlast. Bei Spitzenlast oder im Notfall und während Wartungsarbeiten springt eine Gas-Brennwerttherme ein“.

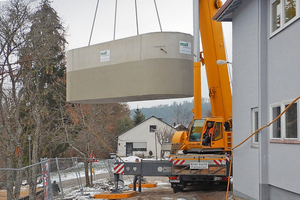

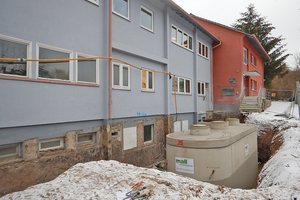

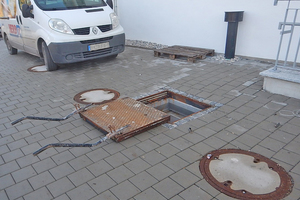

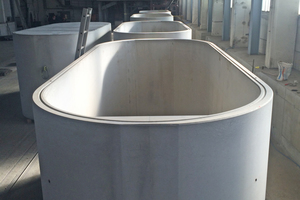

Beide Kessel sowie ein 3.000-l-Heizwasserpufferspeicher stehen im Keller der Schlossberghalle. Das Trinkwasser wird nach Bedarf über den Wärmeübertrager eines Frischwassermoduls erwärmt. Im Zuge der Renovierungsarbeiten und der Neugestaltung der Außenanlagen sollte der Pelletsspeicher den Platz des ausgedienten Öltanks einnehmen, in der Erde unter dem Stellplatz des Seiteneingangs. Füllmenge und Abmessungen des neuen Ovalbehälters entsprachen genau den Erfordernissen in Niedereschach.

Montage und Inbetriebnahme durch den Hersteller

Für Bauleitung und Handwerksbetriebe sind klare Schnittstellen außerordentlich wichtig. Der Installateur- und Heizungsbaumeister Mathias Ettwein vom ortsansässigen Ausführungsbetrieb Günther Herbst Haustechnik lobt die vom Hersteller des Pelletsspeichers definierten beiden Schnittstellen.

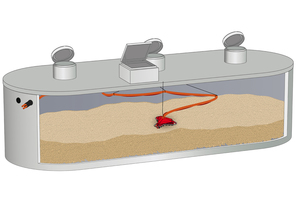

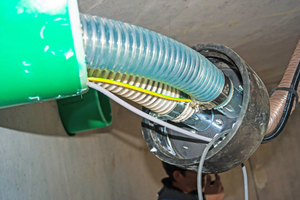

„Wir konnten uns auf unsere Kernkompetenz, den Heizungsbau, beschränken. Von der Saugturbine des Pelletskessels haben wir die Schläuche für Saug- und Rückluft durch das vorhandene Leerrohr nach draußen in den Erdspeicher gezogen. Angeschlossen hat sie das Montageteam des Speicherherstellers an der Adapterplatte, der einen Schnittstelle zum Speicherbehälter“, erinnert sich Michael Ettwein. Das dafür genutzte Leerrohr wie auch das Lüftungsrohr vom Speicher zur Gebäudeaußenwand waren vorab ausgeführte Leistungen des Tiefbauunternehmens, begünstigt durch die im Betonspeicher ab Werk schon vorhandenen runden Öffnungen inklusive Wanddurchführung DN 200 und Dichtung.Bei der zweiten Schnittstelle, dem Steuergerät der Pellets-Entnahmetechnik, war es noch einfacher. Von der Saugturbine bis zur vereinbarten Stelle an der Wand im Heizraum hat der Elektriker eine Leitung gezogen. Das Montageteam des Speicherherstellers hat das Entnahmesystem „Maulwurf“ einschließlich Steuergerät geliefert, montiert und nach Anschluss des Elektrokabels in Betrieb genommen. So geht der Impuls des Kessels bei Brennstoffbedarf gleichzeitig an Saugturbine und Entnahmesystem „Maulwurf“ im Erdlager. Und die Wartung? Michael Ettwein ist froh, dass der Speicherhersteller Mall für die von ihm gelieferten Bauteile dies als bezahlte Dienstleistung für die Bauherrschaft erbringt. „Die kennen sich mit ihrem ,Maulwurf‘, den Kondenswasserabläufen und sonstigen Speicherdetails doch am besten aus – das ist ideal.“ Bleibt noch für die Hausmeister der Schlossberghalle das Leeren des Aschebehälters und des Staub-Zyklonabscheiders in der Rückluftleitung am Kessel. Auch bestellen und überwachen sie die Lieferung von Holzpellets. „Eine gute, weil preiswerte und effektive Arbeitsteilung aus unserer Sicht als Betreiber“, meint der Vertreter der Bauherrschaft, Ortsbaumeister Hartmut Stern. „Und für uns das Wichtigste: Die neue Anlage hat von Anfang an zuverlässig funktioniert“.

Wartung als zusätzliche Dienstleistung

Mall als Hersteller bietet bei Neuanlagen den Betreibern der Pelletsheizung einen Wartungsvertrag mit folgenden Leistungen an:

Clemens Hüttinger von Mall erklärt dazu: „Wenn der Kunde es so organisieren kann und er das wünscht, führen wir, bevor der Speicher neu befüllt wird, am gleichen Tag die Wartung aus. Dabei besteht die Chance, einen Facility Manager bzw. Hausmeister in die Besonderheiten einzuweisen und ihm zu zeigen, wie der Pelletslieferant beim Befüllen vorgehen sollte“. Sind etwa 100 t Brennmaterial verheizt worden, ist es an der Zeit, bei der Wartung den Saugschlauch im Speicher vorsorglich auszutauschen. Damit wird sichergestellt, dass der allmähliche Abrieb in den Krümmungen der flexiblen Leitung nicht zu einem Leck und damit zu einer Betriebsunterbrechung führt. Der Saugschlauch ist in dieser Hinsicht vergleichbar mit Reifen oder Bremsbelägen beim Fahrzeug: Selbst die Verwendung des besten Materials kann Verschleiß durch mechanische Beanspruchung nicht verhindern. Verantwortlich handelt, wer als Betreiber Fachkundige im Zuge einer Inspektion regelmäßig einen Blick darauf werfen lässt.

Gemäß DIN EN ISO 20023 sollte nach fünf Lieferungen bzw. alle zwei Jahre das Lager vollständig entleert und von Feinanteilen gereinigt werden. Dafür sind üblicherweise die Pelletslieferanten zuständig und mit entsprechender Technik ausgestattet.
