Herausforderung Lüftungssysteme harmonisch zu integrieren
Aufgabe im wachsenden TGA-Themenfeld SchulgebäudeIm südlichen Bayerischen Wald liegt die Kleinstadt Hauzenberg. Der Schulverband Hauzenberg entschied sich im Rahmen der Sanierung der Sport-Mittelschule, die Luftqualität im Schulgebäude zu verbessern. Jedes sanierte Klassenzimmer sollte dazu mit einer mechanischen Lüftung ausgestattet werden. Diese wurden vorwiegend in die Schalldecke integriert. Dank der Wärmerückgewinnung wird zudem Energie gespart und die sanierte Gebäudesubstanz vor Feuchteschäden geschützt.
Die Sport-Mittelschule Hauzenberg ist mit rund 500 Schülern eine der größten Mittelschulen im Landkreis Passau. Ein besonderer Schwerpunkt liegt auf dem Fach Sport. Das Lehrkonzept sieht vor, dass durch die Sportstunden erst die Voraussetzungen für erfolgreiches Lernen geschaffen werden. Fairness, Konzentration, Ausdauer – all das ist auch im Schulleben wichtig. Die Schüler können dabei zwischen rund 15 Disziplinen wählen. Das Angebot reicht von Fußball und Tennis über Schwimmen, Klettern und Geräteturnen bis hin zu Mountainbiken und Stockschießen. Die Schule führt zudem erfolgreich ein Ganztagesmodell.
Ausgangslage und Zielsetzung
Das Schulareal besteht aus vier Gebäuden aus den 1960er Jahren. Um die Gebäudesubstanz zu erhalten und die Unterrichtsräume auf einen modernen Standard zu bringen, entschied sich der Schulverband Hauzenberg, die Sport-Mittelschule umfassend zu sanieren. Der erste von drei geplanten Bauabschnitten konnte im April 2024 abgeschlossen werden. Hierbei wurde ein Gebäude mit Klassenzimmern und Sporträumen komplett entkernt und generalsaniert.
Um eine gesunde Raumluftqualität für Schüler und Lehrer sicherzustellen, Energieeffizienz zu garantieren und das Gebäude nutzerunabhängig vor Feuchtigkeit schützen, war ein Lüftungssystem mit Wärmerückgewinnung gesucht. Fensterlüftungen sind im Schulalltag heute nicht mehr die Lösung, da CO2 und Schadstoffe nicht ausreichend abgelüftet werden, im Gegenzug Schadstoffe sowie Pollen und Lärm von außen eindringen kann und wertvolle Heizenergie zum Fenster hinausgelüftet wird.
Die Mittelschule legte großen Wert auf ein leises, aber trotzdem leistungsstarkes Lüftungssystem mit Wärmerückgewinnung. „Wichtig war auch, dass sich das Lüftungssystem optisch unauffällig in die sanierten Klassenzimmer einfügt“, erklärt Dipl.-Ing. Max Reischl vom Ingenieurbüro Reischl aus Hauzenberg. „Die Verlegung eines Kanalnetzes im Bestandsgebäude war nicht möglich, deshalb waren dezentrale Lüftungsgeräte die erste Wahl“, berichtet er.

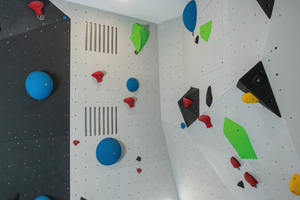

Im Rahmen der öffentlichen Ausschreibung entschied man sich für die dezentralen Kompaktlüftungsgeräte airDirect mit Wärmerückgewinnung des Lüftungsgeräteherstellers Vallox. Insgesamt wurden 20 dezentrale Lüftungsgeräte installiert. Aus Platzgründen plante das Ingenieurbüro 18 Deckengeräte airDirect 1000 D CC und 2 Standgeräte airDirect 750 CC ein.
Technische Umsetzung

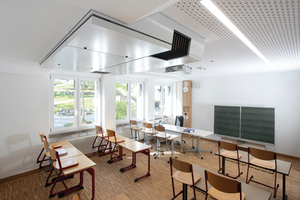

Die dezentralen Lüftungsgeräte ließen sich im Rahmen der Sanierungsmaßnahmen schnell installieren. Dazu wurden in jedem Raum zwei Kernlochbohrungen in der Außenwand für die Zu- und Abluft durchgeführt. Die Lüftungsgeräte ließen sich mithilfe eines Schienensystems unter der Decke montieren. Für die optimale Frischluftverteilung empfiehlt sich dabei eine zentrale Positionierung des Geräts in der Raummitte. Im Falle der Mittelschule sollten sich die Lüftungsgeräte sowie die Rohrführung zur Außenfassade unauffällig in die Schalldecke aus gelochtem Gipskarton einfügen. Die Geräte konnten wegen ihrer weißen Verkleidung optisch harmonisch in die Schalldecke teilintegriert werden. Die Blende wurde entsprechend mit den schmalen Lüftungsschlitzen (Zuluft) nach unten montiert für eine zugluftfreie Luftströmung. Die Abluftkanäle wiederum befinden sich an der Geräteunterseite. Die Rohrführung hingegen fand komplett in der abgehängten Decke Platz und ist somit unsichtbar. Weiterer Vorteil bei der Montage: Eine zusätzliche Kondensatabführung oder gar eine geräuschintensive Kondensatpumpe sind nicht nötig. Anfallendes Kondensat wird mittels des integrierten Elektroheizregisters einfach verdunstet.
Praxisergebnisse
Jeder Raum wird kontinuierlich und bedarfsgerecht belüftet. Zwei energiesparende EC-Ventilatoren pro Gerät ermöglichen eine leistungsstarke Be- und Entlüftung mit einer maximalen Luftleistung von bis zu 1.000 m3/h.
Auch im Winter lässt sich in der Mittelschule dank der Lüftungsgeräte eine hohe Luftqualität bei angenehmer Raumtemperatur sicherstellen. Der Kreuzgegenstrom-Wärmetauscher sorgt für einen Wärmerückgewinnungsgrad von bis zu 90 % der in der Abluft enthaltenen Wärmeenergie. Das reduziert die Heizkosten erheblich. Im Sommer wiederum kühlen die Geräte die Räume mittels bedarfsgerechter Nachtlüftung ab. Die Funktionsfähigkeit der Lüftungsgeräte kann individuell über die Bedienelemente mit Touch-Steuerung überprüft werden. Dort wird auch angezeigt, wann ein Filterwechsel ansteht.
Ein Fazit
Das Sanierungsprojekt zeigt, wie sich dezentrale Lüftungsgeräte mit Wärmerückgewinnung einfach nachrüsten lassen und unauffällig in die Klassenräume einfügen.
