Daten prüfen, vereinfachen, anpassen
Wer aus der IFC-Datei eines Gebäudemodells, das mit „Allplan“, „Archicad“, o.ä. erstellt wurde, ein praktikables „Revit“-Modell ableiten möchte, sieht sich mitunter aufwendigen Anpassungs- und Editierarbeiten ausgesetzt. Die Ursache liegt in der komplexen Logik des IFC-Standards selbst. Genau hierauf setzt der „IFC-Manager“ seinen algorithmischen Fokus. Das neu entwickelte Programm von Solar-Computer stellt eine Hilfe für den Fachplaner dar, bereitgestellte IFC-Daten zu prüfen, zu vereinfachen und anzupassen, um daraus schlanke „Revit“-Modelle generieren zu können.
Unzureichend ist die globale IFC-Zuordnung beispielsweise, wenn der Architekt im Gebäudemodell mit „Allgemeinen Elementen“ (ifcBuildingElementProxy) arbeitet und diesen mit frei definierbaren numerischen oder alphanumerischen Attribut-Einträgen seine „individuelle Handschrift“ aufprägt, etwa für Wände, Decken, Fassadenelemente, Treppen usw.

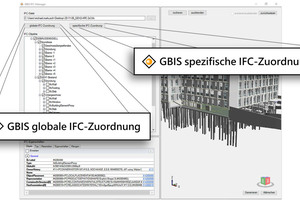

Mit einer ergänzenden „spezifischen IFC-Zuordnung“ bietet der Solar-Computer-IFC-Manager mit Visualisier- und Editierfunktionen die Möglichkeit, die „Handschrift des Architekten“ zu erkennen, nach Spezifika gleicher IFC-Klassen zu unterscheiden, Regeln für die Abbildung auf „Revit“-Familien aufzustellen, um nur die benötigten IFC-Elemente für das „Revit“-Modell zu selektieren und auf passende „Revit“-Familien abzubilden.

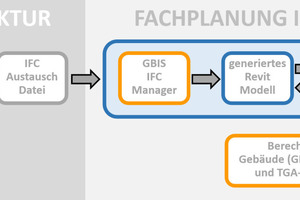

Im weiteren BIM-Workflow lässt sich das generierte „Revit“-Modell interaktiv mit Gebäude- und TGA-Programmen von Solar-Computer verbinden.
