Prototyp zeigt Potentiale auf

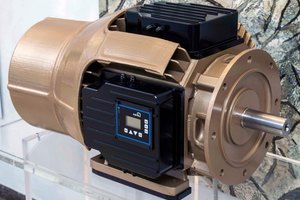

Der Synchron-Reluktanz-Motor

E

nde 2017 hat die KSB-Gruppe den Prototyp eines superkompakten Hocheffizienzmotors mit integriertem Frequenzumrichter fertiggestellt. Bei dem 22 kW starken Synchron-Reluktanz-Motor handelt es sich um einen Technologieträger, in dem mithilfe neuer Halbleitertechnik ein neues Kühlungsmanagement für die Abfuhr der Wärme aus der Leistungselektronik sorgt.

Aufgrund der Integration des Frequenzumrichters in den Motor konnten die Entwickler das Bauvolumen um über 25 % gegenüber der klassischen Bauweise verringern. An der Entwicklung dieses Prototyps waren neben deutschen und französischen Spezialisten des Pumpenherstellers auch Wissenschaftler des Karlsruher Instituts für Technologie (KIT) beteiligt.

Ziel der Entwicklung dieses Demonstrationsantriebs war es zu zeigen, welche Potentiale moderne Silizium-Karbid-Bauelemente in Bezug auf größere Motorleistungen bieten. Heute arbeiten etwa 70 % aller Normpumpen mit einer konstanten Motordrehzahl. Dabei passt man die Pumpe durch das Abdrehen des Laufrads an den gewünschten Betriebspunkt an. In Zukunft werden Industrie-4.0-fähige Motoren diese über die „virtuelle Laufradanpassung“ vornehmen.

x

Thematisch passende Artikel:

Ausgabe 03/2019 Für eine smarte Gebäudeautomatisierung

Frequenzumrichter

Die Frequenzumrichter „VLT HVAC Drive FC102“ leisten einen Beitrag beim Realisieren und Modernisieren von effizienten Gebäuden. Durch die Steuerung von Standardasynchron-, Permanentmagnet- und...

mehr
Ausgabe 7-8/2009

Nachrüstbare Frequenzumrichter

Ventilatoren, Pumpen oder Kompressoren deren elektrische Antriebsmotoren nicht in der Drehzahl geregelt werden und mit voller Leistung laufen, verfügen über ein hohes Potential zur...

mehr
Ausgabe 05/2024

Ventilatorantrieb mit Motor und Frequenzumrichter

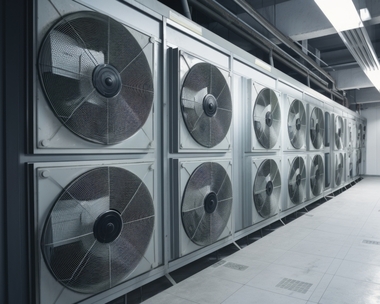

Rechenzentren: Einsatzkriterien von Ventilatoren mit separaten Motoren und Frequenzumrichtern

Rechenzentren erzeugen in der Regel viel (Ab-)Wärme. Um die Einrichtungen funktionsfähig zu halten, ist eine präzise Temperatursteuerung gefordert. Allgemein stehen zwei Optionen für den Bereich...

mehr

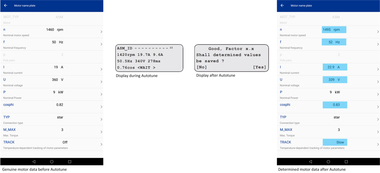

Ausgabe 03/2021 Schnelle Inbetriebnahme von Asynchronmotoren
