Frequenzumrichter

Frequenzumrichter vom Typ „ZAdyn“ werden nicht nur für getriebelose Synchronmotoren verwendet. Denn nach wie vor werden viele Aufzüge, insbesondere in der Modernisierung, mit Asynchronmotoren und Getriebe ausgestattet. Dabei handelt es sich sowohl um neue als auch um alte Antriebe, die bereits seit Jahrzehnten mit polumschaltbaren Motoren betrieben werden.

Egal ob alt oder neu: Oft sind die Angaben auf den Typenschildern widersprüchlich oder verwirrend. Selbst bei neuen Antrieben werden Strom, Leistung sowie Drehzahl teilweise nicht für einen definierten Betriebspunkt angegeben. Diese Fälle führen dazu, dass die Ermittlung der für die Inbetriebnahme des Frequenzumrichters benötigten Motordaten zu einer richtigen Herausforderung wird.

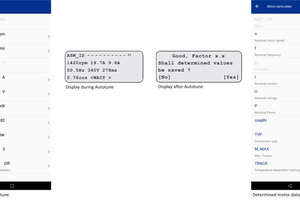

Um den Aufwand der Inbetriebnahme deutlich zu reduzieren, verfügen Frequenzumrichter von Ziehl-Abegg über eine „Autotune“-Funktion zur Ermittlung der Motordaten von Asynchronmotoren. In die Frequenzumrichter vom Typ „ZAdyn“ müssen lediglich die verfügbaren Motor- und Anlagedaten eingegeben werden. Dabei werden als Nenndrehzahl und -frequenz nicht die Werte des Typenschildes, sondern die durch den „ZAdyn“ berechneten Werte verwendet. Dazu ermittelt der „ZAdyn“, wenn die leere Kabine abwärts fährt, die für die Nenngeschwindigkeit des Aufzugs benötigten Motordaten.
