Erneuerung der Sparkasse Nürnberg

Elektrotechnik für ein Verwaltungsgebäude

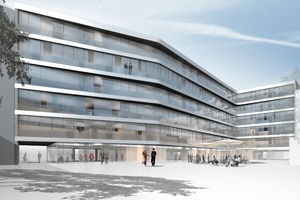

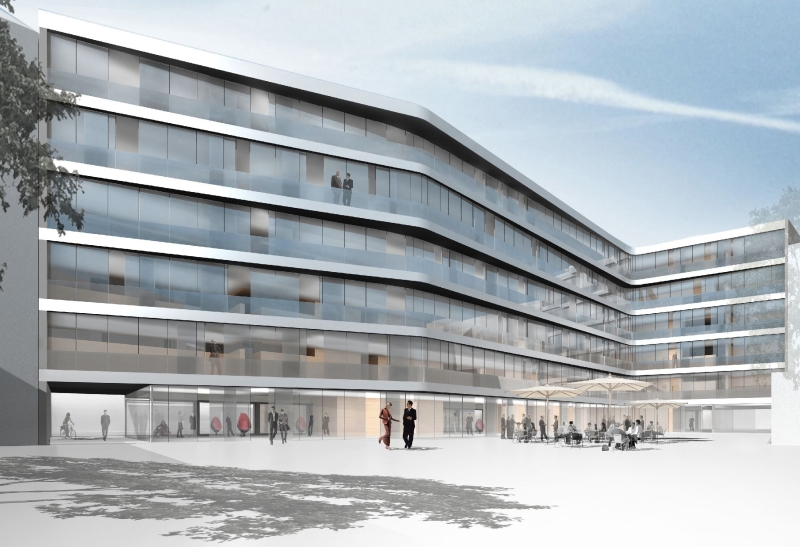

Aufgabe der 2009 begonnenen Generalsanierung der Sparkasse Nürnberg Haus D war es, Konzepte mit einer möglichst flexiblen Nutzbarkeit sowie qualitativ hochwertigen Arbeitsplätzen zu entwi­ckeln. Darüber hinaus sollten die Entwürfe die besondere Identität des Ortes berücksichtigen und Vorschläge zur Reduzierung des Energiebedarfs sowie zur Nutzung neuer Energieträger beinhalten. So sollte die für die Nürnberger Innenstadt bedeutende Fassade aus den 1960er Jahren erhalten bleiben. Ein Erweiterungsbau zum Innenhof hin sollte barrierefrei mit dem Bestandsbau verwoben werden. Den Realisie­rungswettbewerb gewann Allmann Sattler Wappner Architek­ten. Die Gesamtkosten für 8262 m2 Bruttogrundfläche sind auf 18,5 Mio. € veranschlagt, die Fertigstellung soll im Frühjahr 2012 erfolgen. Das Nürnberger Ingenieurbüro Dess+Falk GmbH wurde beauftragt, die neue Elektrotechnik für das Verwaltungsgebäude in Nürnberg zu planen. Zum Gebäude gehören auch eine Tiefgarage, mehrere Büroräume sowie ein Seminar-/
Schulungszentrum. Tenor der Sanierung war energetische Nachhaltigkeit; das Bauwerk ist seitdem gekennzeichnet durch eine außergewöhnliche Energie­effizienz.



Eine besondere Heraus­forderung

Im bestehenden Gebäude an der Marienstraße – dieses wird zu rund 50 % abgerissen und neu aufgebaut – befindet sich im 1. UG eine 20 kV-Trafostation mit Niederspannungshauptverteilung. Die Station musste während der gesamten Bauzeit in Betrieb bleiben, da von dieser Station weitere Gebäude im Stadtgebiet Nürnberg versorgt werden. Im 1. UG, angrenzend an die Trafostation, ist die Nieder­spannungshauptverteilung für das Gebäude.

Um wichtige Verbraucher bei einem Ausfall des öffentlichen Netzes aufrecht zu erhalten, ist vorgesehen, dass derzeit vor­handene Notstromaggregat aus­zubauen und im 3. UG wieder einzubauen.

An das Stromnetz der Netz­er­satz­anlage werden folgende Ver­braucher angeschlossen:Sprink­ler­anlage, Datenverteiler, Ein­bruchmeldeanlage, die Te­le­fon­anlage, die Aufzüge über eine Evakuierungsschaltung, Sicher­heitsbeleuchtung, Zu­gangs­kontrolle und eine Video­an­lage.

Im Untergeschoss entlang der Decken sind nun Kabelrinnen für die Versorgungsleitungen bis zu den jeweiligen Steigschächten verlegt. In diesen sind Steigleitern bis zu den jeweiligen Elektrounterverteilern vorgesehen. Innerhalb der Büroflächen des Altbaubereichs erfolgt die Leitungsführung für die Beleuchtung sowie der Einzelraumregelung der Büros in Kabelrinnen in den Zwischendecken.

Im entstehenden Neubau sind keine abgehängten Decken geplant. Leerrohre wurden eingelegt. Für die Stromversorgung sowie die Daten- und Telefonverkabelung erfolgt die Verlegung im Bereich des Hohlraumbodens. Die Arbeitsplätze in den Büros werden mit Unterflurtanks im Hohlraumboden versorgt.

Das Gebäude erhält eine Blitz­schutzanlage der Klasse 1. Der inne­re Blitzschutz erfolgt mit Blitzstromableitern in der Nieder­spannungshauptverteilung sowie an allen Leitungen, die in das Gebäude eingeführt werden. In den Unterverteilungen sind Überspannungsleiter vorgesehen.



Einzelraumregelung im Büro

Für die individuelle Einzelraumregelung jedes Büros ist ein Installationsbussystem vorgesehen. Jedes Büro erhielt an der Zugangstür zum Flur ein Raum­bediengerät. Über das Raum­bediengerät sind folgende Funktionen möglich: tageslicht­abhängige Regelung der Beleuch­tung, die Präsenzschaltung der Beleuchtung, die Steuerung des Sonnenschutzes und die individuelle Einstellmöglichkeit des Heiz- und Kühlbetriebes.

Über zusätzliche Kontakte in den Fenstern wird beim Öffnen der Fenster der Heiz- und Kühlbetrieb unterbrochen. Die übrige Beleuchtung in den Fluren, Treppenhäusern, Sozialbereichen und im Tiefgaragenbereich werden ebenfalls über ein Installations­bussystem vorgesehen. Das Ins­tal­lationsbussystem wird auf die GLT aufgeschaltet.



Beleuchtung je nach Präsenz

Die erwähnte tagslichtabhängi­ge Beleuchtung ist nach EN 12 464, Teil 1 ausgelegt. Alle Leuch­ten sind mit elektronischen Vor­schalt­geräten (EVGs) ausge­stattet.

Die Sicherheitsbeleuchtung wiederum wird nach den Arbeits­stättenrichtlinien für ein Verwaltungsgebäude errichtet, d.h. zur Kennzeichnung der Fluchtwege werden in der Nähe der Ausgänge beleuchtete Hinweisschilder angebracht. Zur Stromversorgung der Sicherheitsbeleuchtung wird das Ersatzstromnetz über das Notstromaggregat herangezogen.



Zugangskontrolle

Für das Gebäude ist eine Zugangs­kontrolle gedacht. Sämtliche Zugangstüren, die in das Gebäude führen sowie die Türen zu den jeweiligen Nutzungseinheiten erhalten berührungslose Karten­leser.

Eine Videoüberwachung wird ebenfalls eingerichtet. Mit dieser werden die Tiefgarageneinfahrt, die Treppenhäuser EG sowie Außenzugänge ins Gebäude überwacht.



Datennetz

Für das Sparkassen-Gebäude ist ein neutrales, strukturiertes Leitungsnetz der Kategorie 7 für die Übertragung von Daten und Sprache vorgesehen. Im UG-Serverraum wird ein LWL-Verteiler vorgesehen, in dem sternförmig die Datenetagenverteiler versorgt werden. In jeder Nutzungseinheit befindet sich neben der Elektrounterverteilung in einem abschließbaren Wandschrank der Etagenverteiler. Die Etagenverteiler sind über Lichtwellenleiter sternförmig mit dem Serverraum verbunden. Je Arbeitsplatz sind zwei Doppelanschlussdosen im Bodentank des Hohlraumbodens vorgesehen.
