Selbsttragende Konstruktion

Langschienensystem

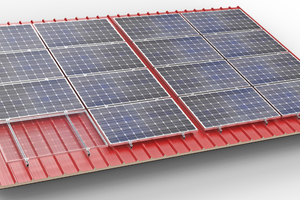

Aerocompact hat eine Befestigungslösung für dachparallele Installationen auf Sandwichpaneelen und Trapezblechdächern entwickelt. Für das Langschienensystem „CompactMetal TR65“ benötigt man weder Sonderfreigaben von Paneelherstellern noch Zusatznachweise für hohe Schneelasten oder große Pfettenabstände. Denn das System ist selbsttragend und stützt sich vollständig auf der Dachkonstruktion ab. Dadurch entlastet es die Paneele, die aufgrund ihres Aufbaus aus Stahlblechaußenschalen und Montageschaum keine großen Lasten aufnehmen können.

Das Langschienensystem eignet sich für begehbare Dächer mit Neigungen zwischen 0 und 70°. Die Unterkonstruktionen können aus Holz, Stahl oder Aluminium bestehen. Kernstück der Befestigungslösung ist die TR65-Langschiene, die als Teil des Systembaukastens für die Metalldächer „CompactMetal“ erhältlich ist.
Die Solarmodule bringen Monteure mithilfe der 60 mm „Aerocompact“-Universalklemme mit integriertem Erdungsspin an den Langschienen an. Die Klemme kann Solarmodule mit Rahmenhöhen von 30 bis 46 mm stufenlos aufnehmen.

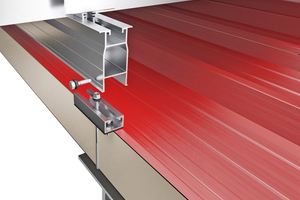

Der statisch optimierte Querschnitt des Profils kann Lasten über Längen von bis zu 3 m aufnehmen, weshalb man nur wenige Stützpunkte benötigt. Dadurch eignet sich das System insbesondere für Dächer mit großen, freispannenden Abständen zwischen den waagerechten Dachbalken (Pfetten). Im Bedarfsfall – beispielsweise bei hoher Schneelast – lässt sich die Zahl der Stützpunkte aber auch einfach und bequem erweitern. Mit dem Planungstool „Aerotool“ lässt sich das System auslegen.

Aerocompact GmbH

6822 Satteins

Österreich

+43 5524 225 66

www.aerocompact.com

x

Thematisch passende Artikel:

Ausgabe 09/2023 Neues Montagesystem für PV

Geeignet für Sandwichpaneelen

Das Befestigungssystem „Compactmetal TR“ ist laut eigenen Angaben von PV-Montage­systemhersteller Aerocompact die erste Lösung auf dem Markt, die Sandwichpaneele weder belastet noch beschädigt....

mehr
Ausgabe 06/2024 Geringer Wartungsaufwand

System für diverse Fassadengeometrien

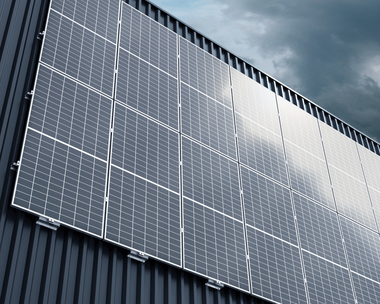

Aerocompact stellt ihr System „COMPACTWALL“ für den Solarmarkt vor. Es basiert auf dem bestehenden Produktportfolio, was der Hersteller für unterschiedlichste Fassadentypen und -geometrien zu...

mehr
Ausgabe 12/2021 Mit „kalter“ Press­verbindungstechnik

Für Brandschutz-Installationen

Mit Entwicklung des Rohrleitungssystems „Megapress“ übertrug System­anbieter Viega die Vorteile der schnellen und sicheren Pressverbindungstechnik auf dickwandige Stahlrohr-Installationen: Je nach...

mehr
Ausgabe 06/2015 Unebene Dachflächen ausgleichen

PV-Befestigungssystem

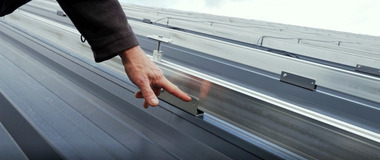

Das „Aerocompact 2.0“-Befestigungssystem für Photovoltaikanlagen macht es mit einem erweiterten Abstand zur Dachfläche noch einfacher, PV-Module auf Dachflächen mit Unebenheiten zu installieren....
