Rastbare Kabelrinnen

Von der Rinne bis zum Formteil: Bei dem „Magic“-Kabelrinnen-System von OBO Bettermann sind alle wichtigen Systembauteile mit der „Magic“-Steckverbindung ausgerüstet. Die Federelemente sind fester Bestandteil der Bauteile und können nicht verloren gehen. Die Kabelrinnen zeichnen sich zudem durch eine höhere Stabilität aus. Die komplexe 3D-Struktur und die Veränderung des Materialgefüges im Lasernahtbereich ergeben hohe Belastungswerte.

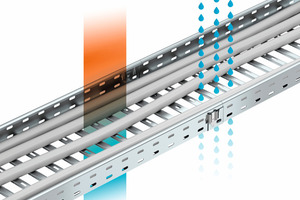

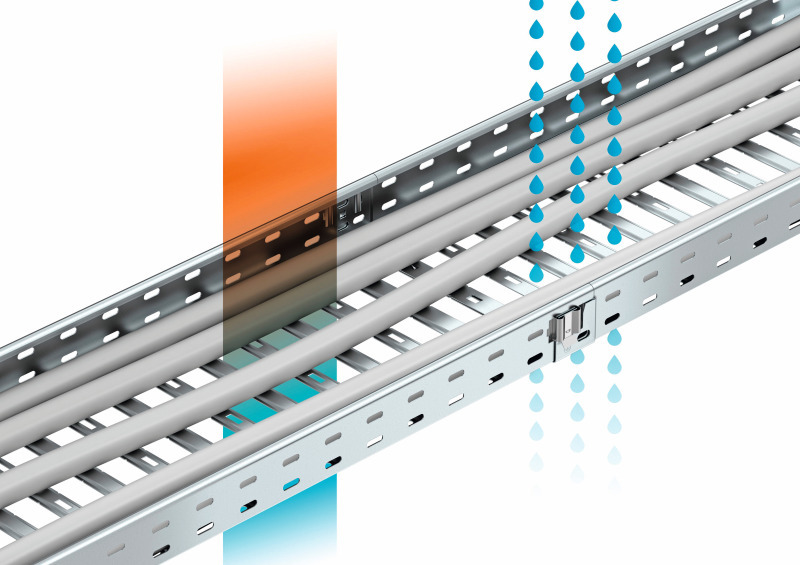

Der variable, schraubenlose „Magic“-Verbinder überbrückt Stoßstellen von bis zu 50 mm. Außerdem lassen sich durch den Verbinder große Radien bis zu 10° im Trassenverlauf realisieren. Die Bodenstruktur ermöglicht eine besonders gute Belüftung der Kabel. Gemäß VDE 0298-4 gilt eine Rinne mit Lochanteil über 30 % als gelochte Rinne. Somit sind bei der Kabeldimensionierung geringere Reduktionsfaktoren zu berücksichtigen, was unter Umständen den Einsatz von Kabel mit geringeren Querschnitten erlaubt. Alle gelochten „Magic“-Systeme der Typen „MKSM“, „SKSM“ und „IKSM“ sind ab der Breite 200 mm für eine sichere Installation unter Sprinkleranlagen geeignet, gemäß den Forderungen des VDS. Die neue Bodenstruktur ermöglicht zudem einen optimalen Wasserabfluss.
