Schaltanlagen als Beton-Fertigstationen
Kostengünstigere Anwendungen dank neuer Normen
Für den Produktionsbetrieb als Anwender wie auch für den Schaltanlagenbau als Hersteller haben neue Bestimmungen die Planungs- und Arbeitsweisen aktuell ausgerichtet. Bis 2007 löste die Norm IEC 62 271 (VDE 0671 Teil 200) die VDE 0670 Teil 6 für Mittelspannungs-Schaltfelder ab und führte damit auch die Aktualisierung der Störlichtbogenprüfungen (nach IAC) durch.

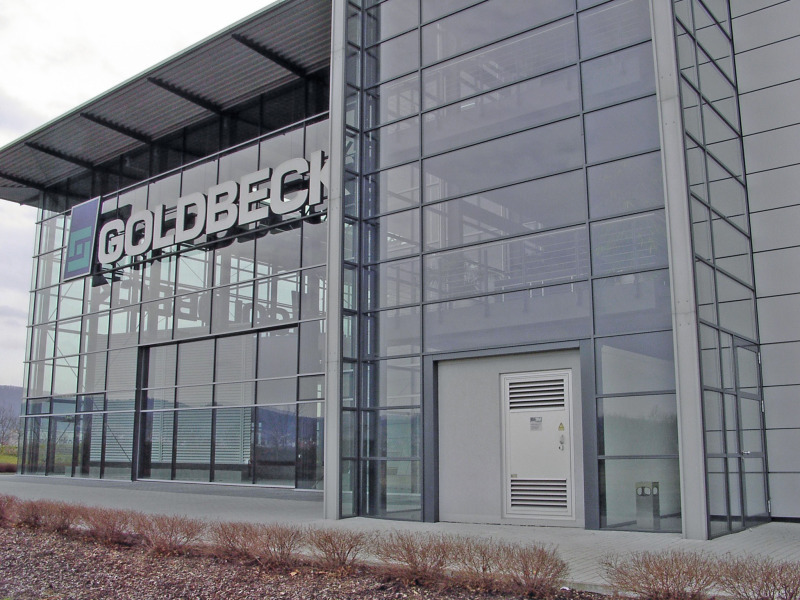

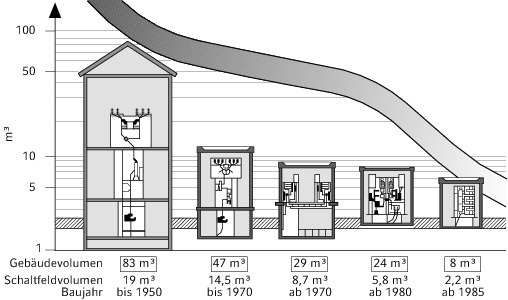

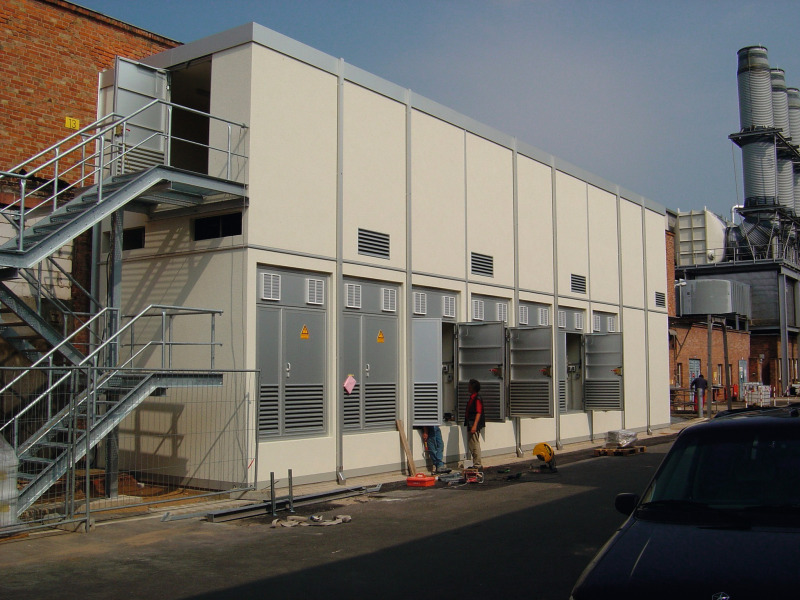

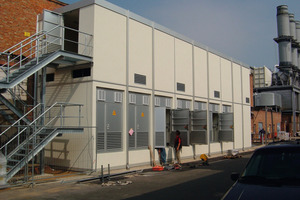

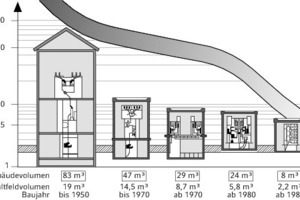

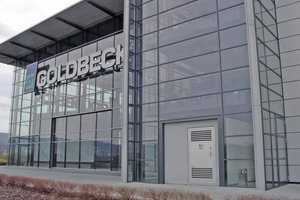

Für den Anwender ist natürlich auch die Störlichtbogenprüfung für die Mittelspannungs-Schaltfelder nach IAC (Bild 2) und auch für die Niederspannungs-Schaltfelder nach (EN 60 439) VDE 0660 Teil 500 Beiblatt 2 von Bedeutung. Da wir in naher Zukunft verstärkt mit dem Ersatz der Nachkriegsanlagen rechnen müssen, bietet sich hier der Einsatz von Beton-Fertigstationen mit Nieder- und Mittelspannungs-Anlagen an [5] (Bild 3), der platzsparend und kostengünstig zum Beispiel vor der Produktionsstätte aufgestellt werden kann (Bild 4), siehe VDE 0671, Teil 202 (= DIN EN 6271-202). Dazu gehört natürlich auch die Störlichtbogen-Prüfung der Anlage im Stationsgebäude (Bild 5). In VDE-Fachseminaren und in Publikationen werden diese vorteilhaften Anwendungen eingehend erläutert [2], [3], [4]. Sie ermöglichen nicht nur ein Update der aktuellen Technik und Normen, sondern zeigen auch die kostengünstigen Anwendungen der Schaltfelder entsprechend der neuen Normen auf.
