Vor elektrischen Gefahren schützen

Ein durchgängiges Schutzkonzept, bei dem die verschiedenen Komponenten optimal auf die Gefahrensituationen abgestimmt und miteinander koordiniert sind, sorgt für Sicherheit im Gebäude. Die Initiative Elektro+ gibt einen Überblick über wichtige Schutzeinrichtungen.

LS-Schalter

Der Leitungsschutzschalter (LS-Schalter) schützt Kabel, Leitungen und angeschlossene Geräte vor den Folgen einer Überlastung. Diese kann entstehen, wenn z.B. besonders viele Elektrogeräte an einem Stromkreis betrieben werden. Die Leitung überhitzt sich und es entsteht ein Überlaststrom, der die Leitungsisolierung beschädigen kann. Der LS-Schalter unterbricht die Stromzufuhr noch bevor der zu hohe Strom Schaden anrichten kann. Im Falle eines Kurzschlusses erfolgt die Auslösung des Schalters durch eine elektromagnetische Schnellauslösung.

FI-Schalter

Sind elektrische Geräte oder Leitungen beschädigt, fließt ein Teil des Stroms nicht über die Installationsleitungen, sondern sucht sich einfachere Wege, z.B. über einen Menschen, der ein defektes Elektrogerät in der Hand hält. Fehlerstromschutzschalter (FI-Schalter) erkennen diese kleinen Fehlerströme, unterbrechen in der erforderlichen kurzen Zeit den Stromkreis und retten so im Ernstfall Leben. Sie sind für alle Stromkreise mit Steckdosen und/oder Beleuchtungsanschlüssen vorgeschrieben. Das gilt insbesondere bei Neubauten sowie für neuinstallierte Stromkreise im Rahmen einer Modernisierung. FI-Schalter des Typs A bieten bei haushaltsüblichen Anwendungen ausreichenden Schutz vor Stromunfällen und erfassen die meisten der üblicherweise auftretenden Fehlerströme.

Kommen elektrische Geräte mit Frequenzumrichter zum Einsatz können bei einer Störung oder einem Defekt Fehlerströme mit Mischfrequenzen auftauchen. Sofern der Gerätehersteller dies in den Unterlagen fordert, ist dann ein FI-Schutzschalter Typ F einzusetzen. Dieser ist nicht nur in der Lage, Fehlerströme mit Mischfrequenzen zu erfassen, sondern auch besonders unempfindlich gegenüber Stoßströmen, wie sie etwa bei Gewittern oder beim Einschalten bestimmter elektrischer Geräte vorkommen können.Darüber hinaus gibt es den FI-Schalter Typ B. Diese Geräte können neben Fehlerströmen des Typs A und F auch Gleichfehlerströme erfassen und kommen z.B. bei Photovoltaikanlagen oder Ladeeinrichtungen für Elektrofahrzeuge zum Einsatz.

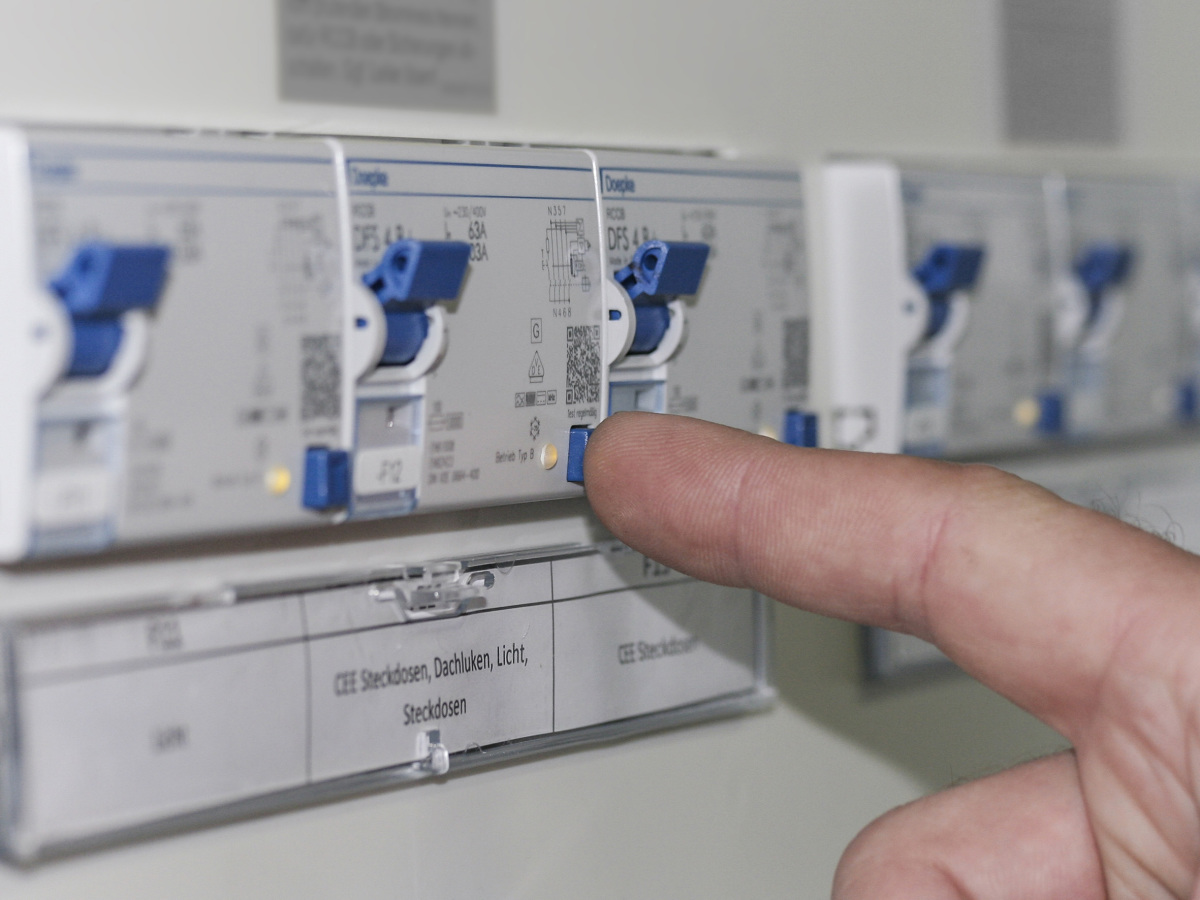

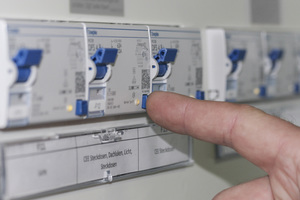

FI-/LS-Schalter

Der FI-/LS-Schalter ist eine Kombination aus Fehlerstrom- und Leitungsschutzschalter. Der kombinierte Schalter bietet gegenüber einem FI-Schalter, der vor mehreren LS-Schaltern sitzt, den Vorteil, dass bei einem Fehler nur der betroffene Stromkreis unterbrochen wird. Das erhöht die Verfügbarkeit der Elektroinstallation und die Übersichtlichkeit im Stromkreisverteiler.

AFDD

Der AFDD, auch Fehlerlichtbogen-Schutzschalter genannt, schützt vor gefährlichen Fehlerlichtbögen. Diese entstehen z.B. bei schlechten Kontaktstellen an Klemmen oder bei Beschädigungen von Leitungen. Hier kann es zu einer punktuellen Hitzeentwicklung kommen, die das umliegende Material thermisch belastet und im schlimms­ten Fall einen Brand auslöst. AFDD können dies verhindern. Sie analysieren kontinuierlich mit einem eingebauten Mikrocontroller das Frequenzbild des Stromes und schalten bei Auffälligkeiten den angeschlossenen Stromkreis sofort ab.

Überspannungs-Schutzeinrichtungen

Überspannungs-Schutzeinrichtungen stellen sicher, dass kurzzeitige Überspannungen, die durch Blitze oder das Schalten hoher Lasten wie beispielsweise Klimaanlagen entstehen, keine Schäden an der Installation, an den Betriebsmitteln oder den Endgeräten verursachen. Dafür kommen verschiedene Überspannungsschutzgeräte zum Einsatz, die von der Einspeisung bis zur Steckdose in die Elektroinstallation integriert werden. Sie sorgen im Rahmen eines abgestimmten Schutzkonzepts dafür, dass hochwertige und sensible elektrische Verbraucher, wie Computer oder Heizungssteuerungen, nicht beschädigt werden und verhindern Folgeschäden durch einen möglichen Ausfall. Minimalanforderung ist der Einsatz eines Überspannungsschutzgerätes für die ins Gebäude eingeführten Stromversorgungsleitungen.
