Abwasser heizt ein

Durchdachtes Energiekonzept mindert CO2-Ausstoß

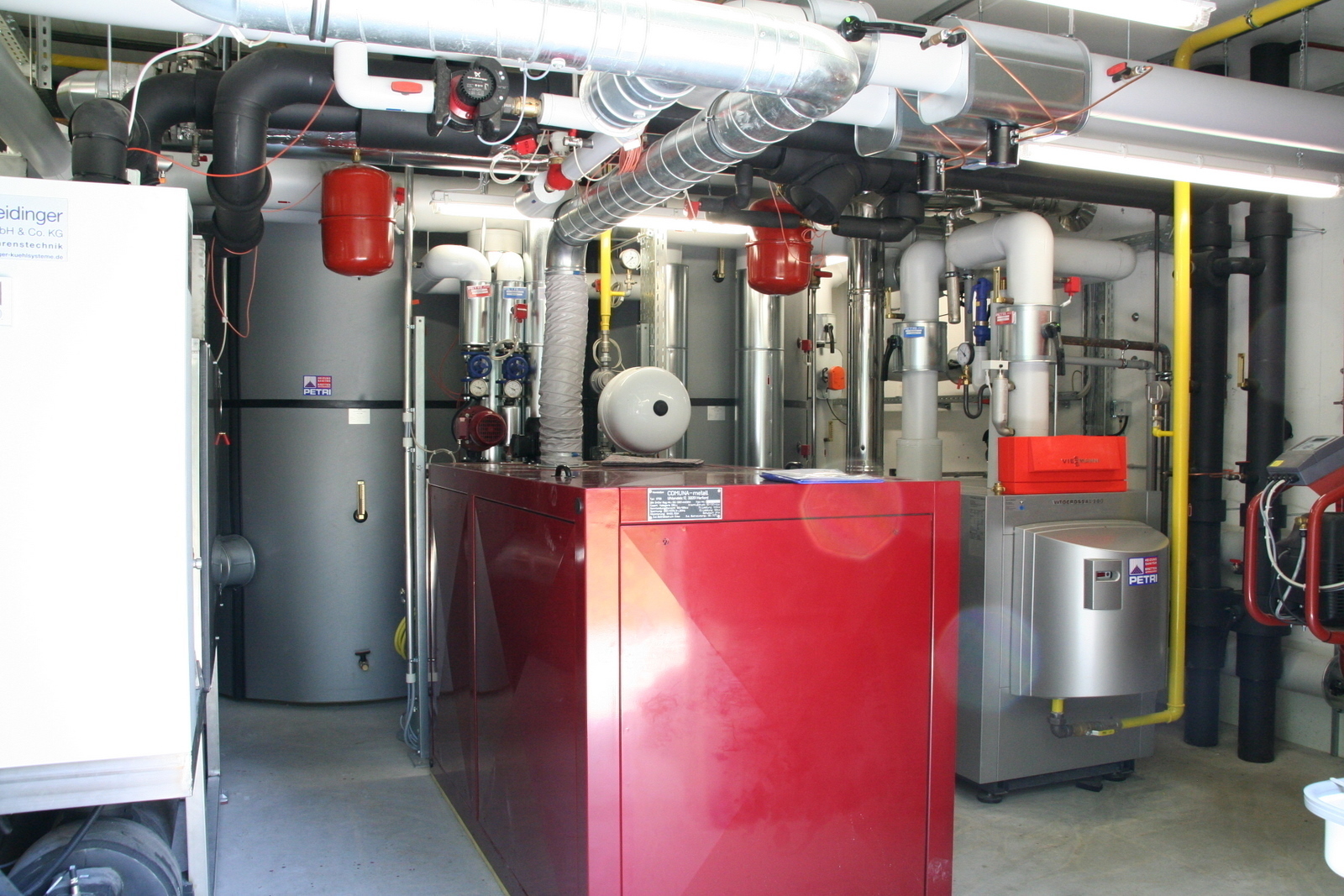

Gesamtansicht der Heizzentrale. Ansonsten v.l.n.r. Wärmepumpe, Pufferspeicher, BHKW, Gas-Brenner
Gesamtansicht der Heizzentrale. Ansonsten v.l.n.r. Wärmepumpe, Pufferspeicher, BHKW, Gas-Brenner

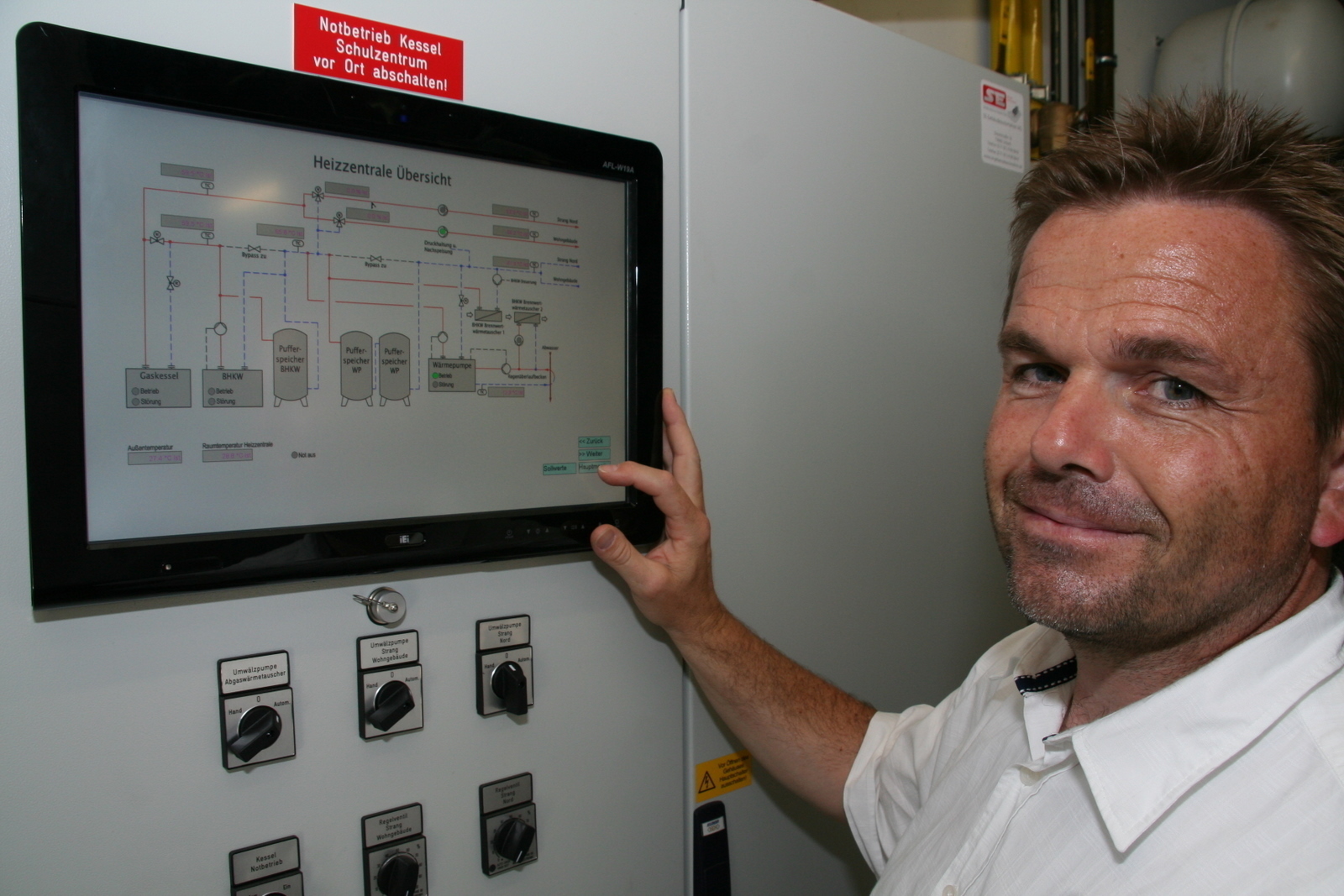

Günter Eberl von den Stadtwerken Bretten kann mit Hilfe des übersichtlichen Displays alle Anlagenzustände einsehen
Günter Eberl von den Stadtwerken Bretten kann mit Hilfe des übersichtlichen Displays alle Anlagenzustände einsehen

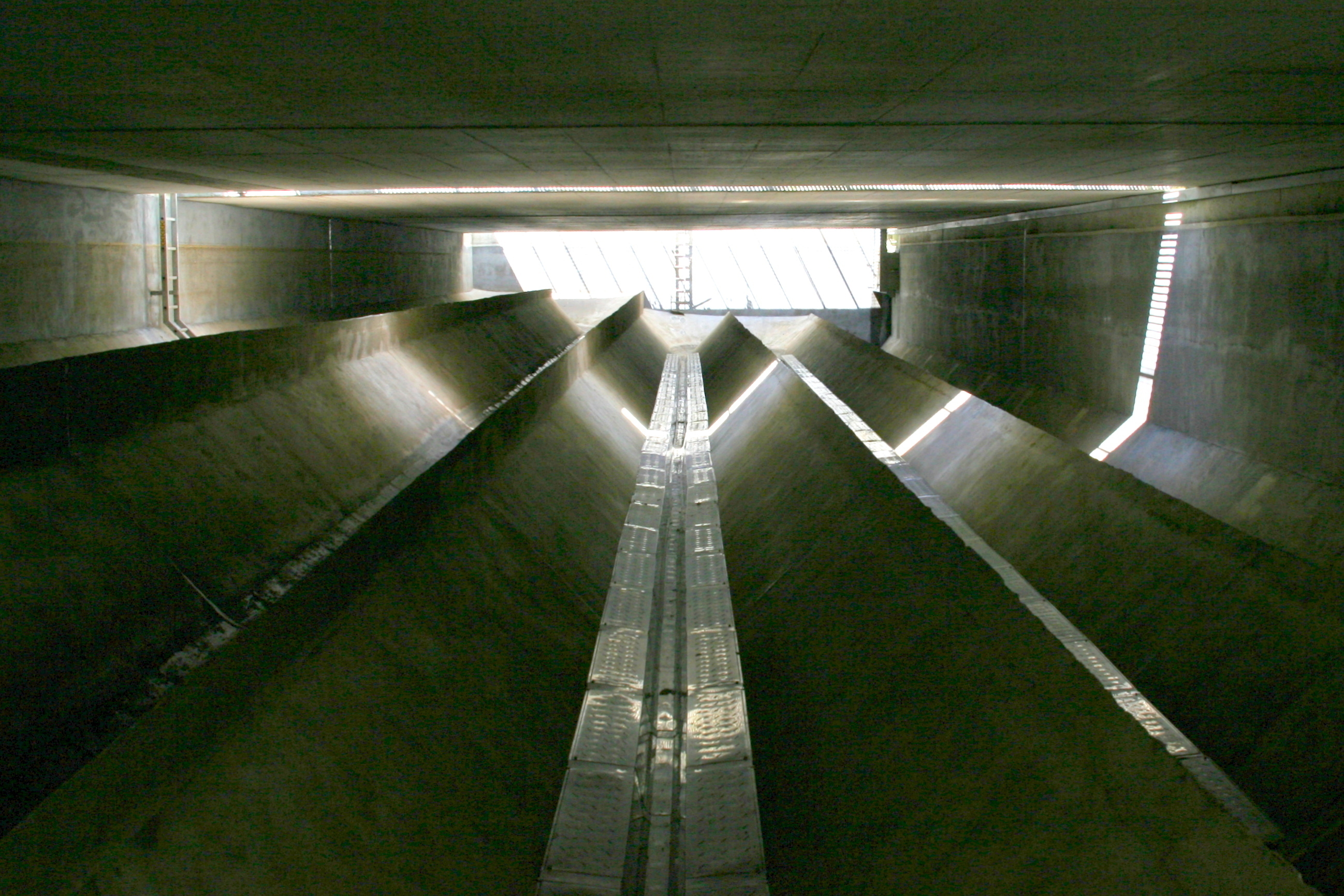

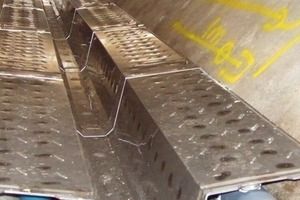

An der Sohle des Überlaufbeckens ist der Wärmetauscher aus Edelstahl eingelegt. Durch die großen Rinnen läuft das relativ warme Abwasser über die Wärmetauscher
An der Sohle des Überlaufbeckens ist der Wärmetauscher aus Edelstahl eingelegt. Durch die großen Rinnen läuft das relativ warme Abwasser über die Wärmetauscher

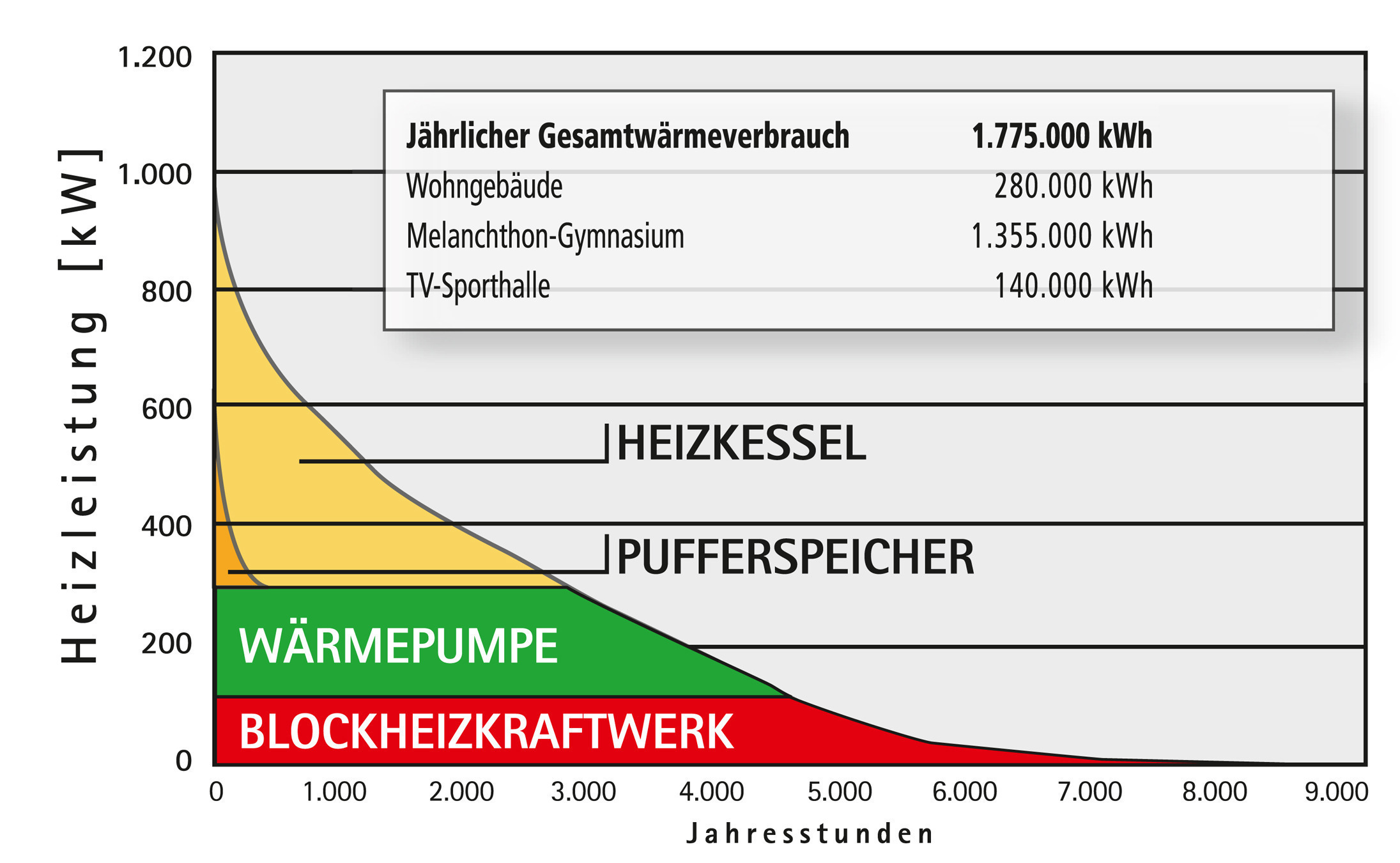

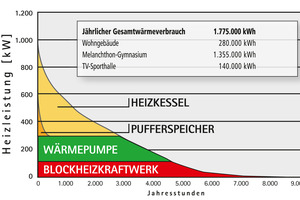

Die Jahresdauerlinie gibt an, an wie vielen Stunden im Jahr eine bestimmte Heizleistung benötigt wird. Die farblich gekennzeichneten Flächen entsprechen den Deckungsanteilen der einzelnen Wärmeerzeuger
Die Jahresdauerlinie gibt an, an wie vielen Stunden im Jahr eine bestimmte Heizleistung benötigt wird. Die farblich gekennzeichneten Flächen entsprechen den Deckungsanteilen der einzelnen Wärmeerzeuger

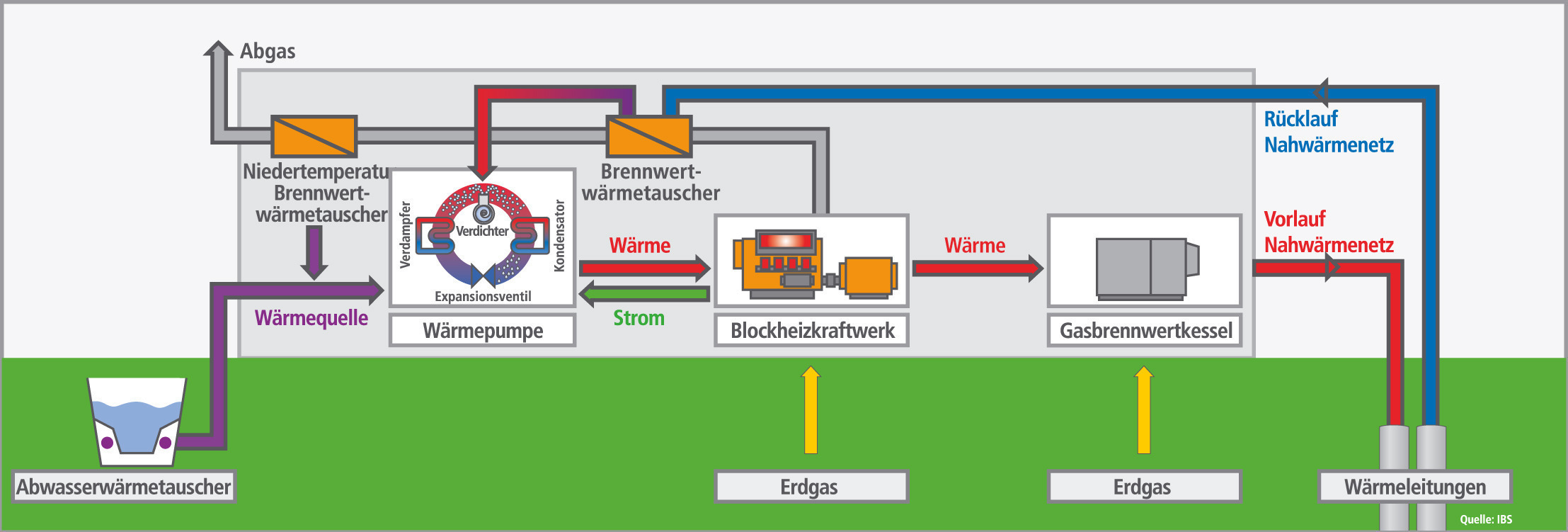

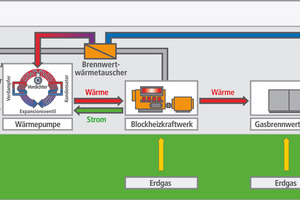

Schema des Wärmekreislaufs der Anlage zur Abwasserwärme-Rückgewinnung
Schema des Wärmekreislaufs der Anlage zur Abwasserwärme-Rückgewinnung

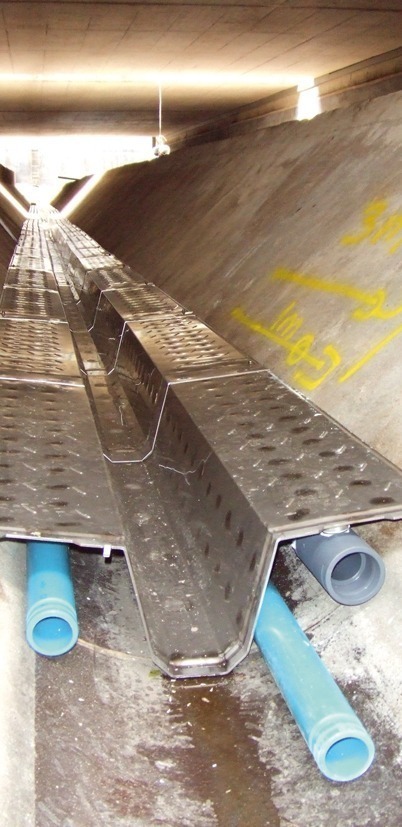

Die Wärmetauscher bei der Montage: Zu sehen sind die Kunststoffrohre des Zwischenkreislaufes
Die Wärmetauscher bei der Montage: Zu sehen sind die Kunststoffrohre des Zwischenkreislaufes

Auf der Suche nach alternativen Möglichkeiten, Energie bereitzustellen, eröffnen sich immer neue Möglichkeiten. Ein effektiver, wenngleich noch relativ wenig genutzter Bereich, ist die Wärmerückgewinnung aus Abwasser. In Bretten, unweit von Karlsruhe, nutzt man hierfür das Schmutzwasser aus privaten Haushalten und der Industrie. Und deckt so mit der Wärmepumpe einen Großteil der Grundlast ab, um ein Schulzentrum, eine Turnhalle und mehrere Mehrfamilienhäuser zu beheizen.

Jan Butz ist zufrieden, nachdem er sich die fertige Heizzentrale auf einem weitläufigen Gelände unweit des Zentrums der 30 000 Einwohnerstadt Bretten angeschaut hat. Der Projektleiter des Ingenieurbüros für Umwelttechnik, Klinger & Partner, hat sich zwei Jahre lang intensiv mit einem Projekt zur Abwasserwärme-Rückgewinnung in einer Machbarkeitsstudie beschäftigt, bevor die Anlage schließlich gebaut wurde. Ein Teil davon, genau hier, unter seinen Füßen in 4 m Tiefe. „Wir haben hier in Bretten optimale Bedingungen vorgefunden“, sagt Butz, der an der Uni Karlsruhe am Institut für Wasser und...
