Softwaregestützte Open BIM-Kooperation

Artécnica hat sich auf die Entwicklung, Planung, Modellierung, Gestaltung und Bewertung von HLK- und industriellen thermischen Systemen spezialisiert. Das im Jahr 2002 gegründete Unternehmen ist in ganz Brasilien tätig und verfügt über ein breites Spektrum renommierter Kunden und Projekte, darunter Krankenhäuser, Universitäten, Ressorts, Wasserparks, Fabriken sowie pharmazeutische Labore. Einige der realisierten Gebäude sind LEED- und WELL-zertifiziert.

Einstieg in digitale TGA-Planung

Einige Jahre lang hatten die Verantwortlichen nach einer Softwarelösung für die digitale TGA-Planung gesucht, die kostengünstig, einfach zu implementieren, zu erlernen und zu pflegen ist. 2013 begann Artécnica mit dem Planungswerkzeug „DDScad“ von Graphisoft zu arbeiten. Heute setzt das Team das Programm für die Planung, Dokumentation und Baukoordination ein. Anfänglich erhielt das Unternehmen die meisten Informationen von kooperierenden Architekten in 2D. „Wir begannen also damit, 2D-Planungen in 3D-Modelle umzuwandeln, was nach ein paar Stunden Schulung leicht zu bewerkstelligen war und gute Ergebnisse brachte“, sagt Anderson Rodrigues, Director von Artécnica. „Der Lernprozess war unkompliziert und unsere Mitarbeiter konnten nach nur einem mehrstündigen Kurs an den ersten Projekten arbeiten.“ Heute planen die Architekten, mit denen das Team kooperiert, in der Regel in 3D und Artécnica überträgt die Informationen über das offene Dateiformat IFC direkt in „DDScad“.

Krankenhaus: Komplexe Gebäude­klimatisierung

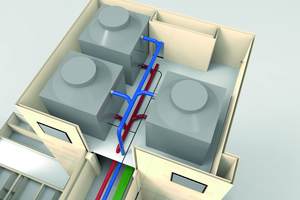

Die digitale Planung ist für das Ingenieurbüro eine große Unterstützung – insbesondere bei Projekten, die aufgrund ihrer Größe und Komplexität eine Herausforderung darstellen. Zu diesen zählte auch die Planung der Direktverdampfungs-Klimaanlage für ein neues allgemeinmedizinisches Krankenhaus in Caxias do Sul im Süden Brasiliens mit 33.000 m² Fläche und 4.244 kW installierter generativer Leistung. In zwei Wochen wandelte Artécnica die 2D-Architekturpläne in ein 3D-Modell. Auf dieser Basis war es möglich, die gbXML-Datei (Green Building XML) für die Verwendung mit einer Wärmeanalysesoftware zu erstellen. Dies beschleunigte diverse Prozesse und verkürzte die Zeit für die Projektabwicklung. Bei der Arbeit in 3D berücksichtigten die Mitarbeiter außerdem die Platzierung von Kabeltrassen und ließen die Kanäle und Rohre dementsprechend über den Korridoren verlaufen. Mithilfe des 3D-Modells konnte das Team die Installationen im Maschinenraum, im Pumpenraums sowie im Betriebsraum anschaulich für den Kunden visualisieren.

Impfstofffabrik: Multidisziplinäre BIM-Planung

In Belo Horizonte wurde Artécnica mit der Planung des Klimaanlagensystems für eine neue 6.000 m² große Impfstofffabrik und ein Forschungszentrum mit hohen Biosicherheitsstufen beauftragt. Das Projekt wurde vollständig nach der BIM-Methode entworfen und umgesetzt – vom ersten Konzept bis zur endgültigen Fertigstellung. Das Ingenieurbüro entwickelte das Projekt mit „DDScad“, während die Architekten mit Graphisofts „Archicad“ arbeiteten. „Der IFC-Export aus ‚Archicad‘ ist für uns optimal. Es müssen z. B. keine Änderungen an den Einfügepunkten vorgenommen werden, und die Software ist sehr kompatibel mit ‚DDScad‘“, ergänzt Maiccoll Olm, Senior Partner bei Artécnica.

Die Kompatibilität zwischen „DDScad“, „Archicad“ und den Softwarelösungen aus anderen Baudisziplinen resultierte in einer unkomplizierten Zusammenarbeit, heißt es vom Ingenieurbüro. So gelang es u. a., Programme zur Luftbilanz- und Wärmelastanalyse mit dem TGA-Planungswerkzeug interagieren zu lassen, um den komplexen Planungsentwurf zu verwirklichen. Ebenso konnten eine Stückliste sowie eine exakte Dokumentation schnellstmöglich erstellt werden.

Strandresort: Witterungsschutz durch Planungssimulation

In Tamandaré Praia de Carneiros steht heute ein 35.400 m² großes Strandresort mit Wasserpark. Aufgrund seiner Küstenlage im Nordosten Brasiliens war das Projekt mit zahlreichen witterungsbedingten Herausforderungen verbunden. Die Meeresluft, das Salzwasser und der vorherrschende Wind mussten berücksichtigt werden. Im Zuge der TGA-Planung unterstütze die eingesetzte Planungssoftware das Team von Artécnica dabei, die Sonnenausrichtung sowie die Windstärke und -richtung zu simulieren. Die gesamte HLK-Infrastruktur wurde um die Strohdächer herum entworfen und auf digitaler Basis entwickelte das Team Lösungen, um die Gebäudeausrüstung vor den Elementen zu schützen.

Verwaltungsbau: TGA-Planung mit BIM-Integration

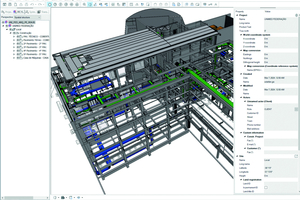

Bei der Planung und Umsetzung des Büro­gebäudes der Unimed Federation in Porto Alegre arbeitete Artécnica mit dem brasilianischen Architekturbüro AT Arquitetura zusammen. Die Vorgabe bestand darin, eine LEED-Zertifizierung für das Bauwerk zu erhalten. Artécnica und AT Arquitetura verbindet eine langjährige Zusammen­arbeit auf der Basis von Open BIM. Seit fast einem Jahrzehnt realisieren die beiden Unternehmen gemeinsam Projekte und profitieren dabei vom offenen Datenaustausch und den interdisziplinären Prozessen zwischen „DDScad“ und „Archicad“. Bei der Entwicklung des Klimaanlagensystems für den Komplex setzte Artécnica ein spezielles Außenluftsystem (Dedicated Outdoor Air Systems, DOAS) ein. Es bereitet die Außenluft auf, um dem Gebäude saubere, entfeuchtete Innenluft zuzuführen.

Ihre Erfahrungen mit der digitalen TGA-Planung teilen Anderson Rodrigues und Maiccoll Olm von Artécnica auch in einem Video, welches über den Kurzlink www.t1p.de/tab-12-24-artecnica zu finden ist (Portugiesisch mit englischen Untertiteln).
