Isolieren von Rohrleitungen

2-in-1-Lösung für Brand- und Wärmeschutz

Die Allianz-Arena München hat es, die neue Messe Hamburg, das Mannheimer Schloss und auch das Kraftwerk in Mannheim. Gemeint ist die Hochleistungs-Mineralwolle „Ultimate“. Sie vereint die positiven Eigenschaften von Stein- und Glaswolle in einem Material. Diese Eigenschaften werden vor allem dann gefordert, wenn Energieeffizienz, Wärme- und Brandschutz sowie Flexibilität besonders hoch müssen, das Gewicht aber besonders niedrig sein muss. Die Mineralwolle bietet hohe Wärmeschutzeigenschaften und ist für die Isolierung von Rohrleitungsanlagen in der Gebäudetechnik für die Anforderungen der EnEV einsetzbar. Die Faserstruktur ermöglicht eine gute Fugenverfilzung, so dass die für Fugen und Übergänge typischen Wärme- und Schallbrücken deutlich reduziert werden. Wie Glaswolle hat auch diese Mineralwolle eine hohe Schallschutzwirkung und punktet insbesondere beim Thema Sicherheit, denn es ist nicht brennbar, sein Schmelzpunkt liegt bei über 1.000 °C. Damit erfüllt dieser Dämmstoff die höchsten Brandschutzanforderungen der Euroklasse A1.

Für Leitungsanlagen in der Gebäudetechnik

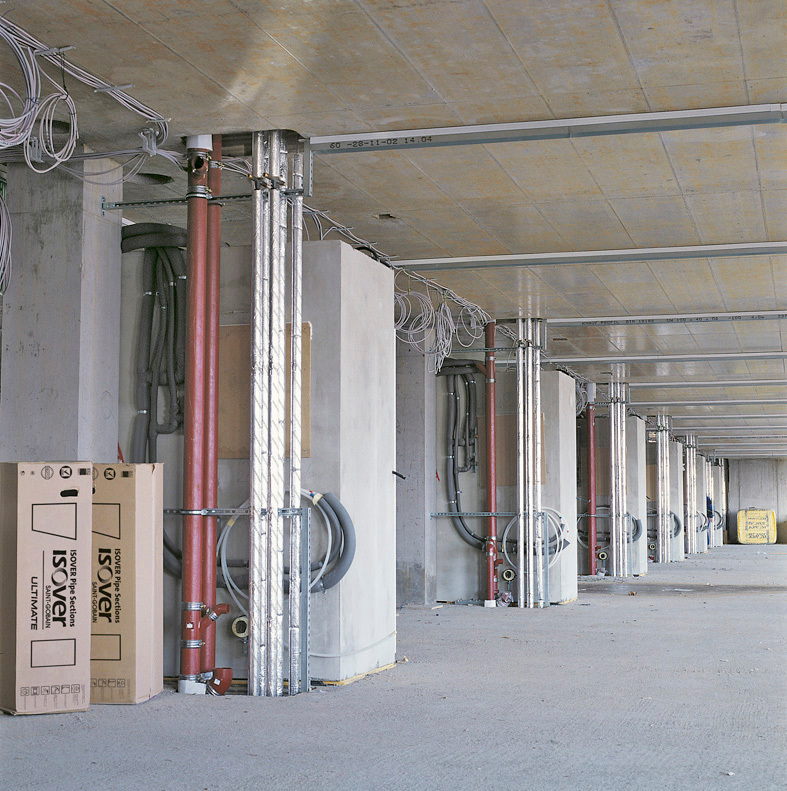

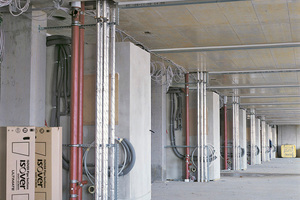

Als 2-in-1-Lösung (Brand- und Wärmeschutz) für Lei­tungs­an­la­gen in der Gebäudetechnik wurden den Isolierschalen „U Protect Pipe Section Alu2“ von Isover mit „Ultimate“ umgesetzt. Sie bieten Wärmeschutzwerte entsprechend der EnEV mit einem Rechenwert der Wärme­leitfähigkeit von 0,035 W/(m K) in allen Dämmdicken und gleichzeitig Erfüllung der Anforderungen an den Brandschutz. Beim Dämmen von Rohrdurchführungen R90/R120 von nicht brennbaren Rohren mussten bisher unterschiedliche Produkte eingesetzt werden: einmal für den Durchbruch in Wand und Decke, zum anderen für die weiterführende Dämmung. Beides ist mit einem einzigen Produkt realisierbar.

Vorteile für alle am Bau beteiligten Partner

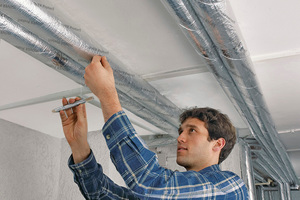

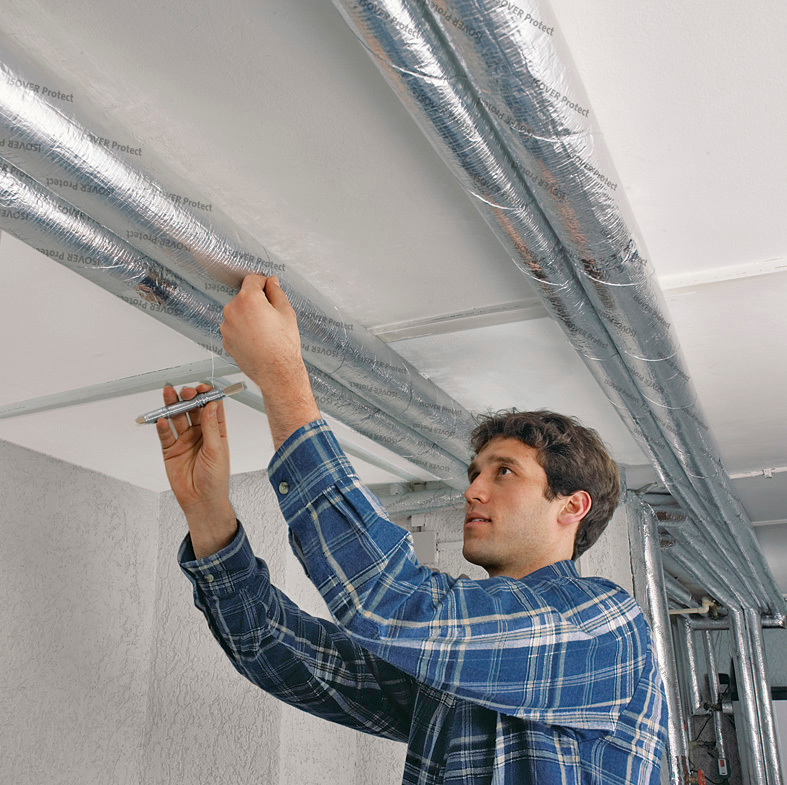

Planer müssen statt zwei ver­schie­dener Produkte nur noch eins ausschreiben. Das bedeutet mehr Planungs- und Aus­füh­rungs­sicherheit. Für den Isolierer wird die Verarbeitung vereinfacht, da kein Produktwechsel in den Durchbrüchen in Wand und Decke mehr erforderlich ist. Aufgrund ihrer längsseitigen Schlitzöffnung und ihrem geringen Gewicht (bis zu 50 % leichter als herkömmliche Brandschutz-Rohrschalen) kann die Rohrschale schnell und sicher verlegt werden.

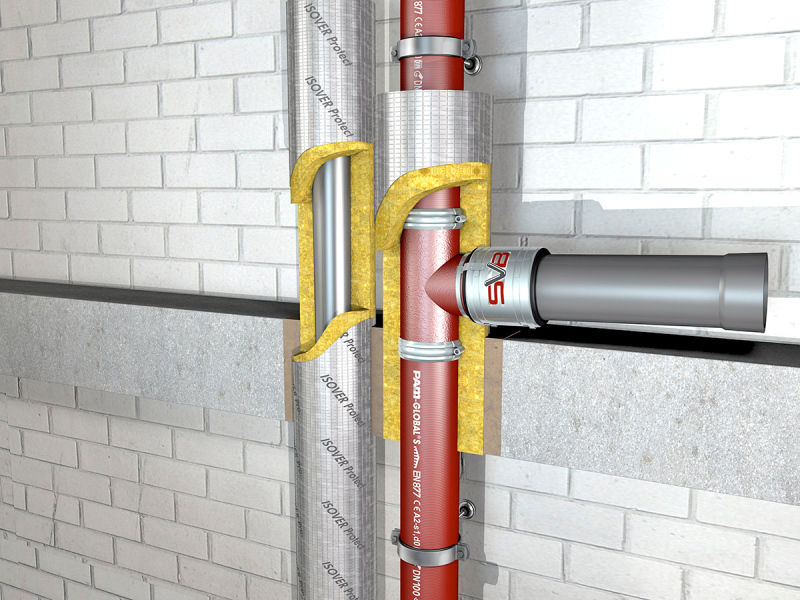

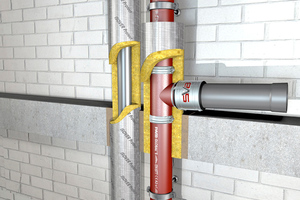

In enger Zusammenarbeit haben die beiden Saint-Gobain-Unternehmen HES und Isover Brandschutzlösungen zur Abschottung von SML-Abflussrohren entwickelt.
