Durchlauferhitzer im Neubau der TU Braunschweig
Die Pharmaverfahrenstechnik zur Herstellung maßgeschneiderter Arzneimittel ist ein Schwerpunkt der Technischen Universität Braunschweig. Im September 2017 wurde auf dem Uni-Campus das neue Forschungszentrum für Pharmaverfahrenstechnik (PVZ) fertiggestellt und gemeinsam mit dem Architekturbüro springmeier architekten GbR aus Braunschweig umgesetzt. Bei der Nutzung von Warmwasser favorisierten die Experten von Anfang an die Sicherstellung der Trinkwasserhygiene und Effizienz durch Dezentralität. Die Entscheidung fiel auf die Verwendung von Durchlauferhitzern der AEG Haustechnik.

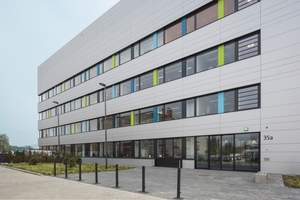

Im Forschungsbau PVZ, in den rund 24 Mio. € investiert wurden, entstanden auf fast 3.300 m2 Labore und Büros für 120 Mitarbeiter. Arbeitsgruppen unterschiedlicher Fachgebiete aus zehn Instituten der TU Braunschweig forschen hier zu neuen, kostengünstigen Herstellungsverfahren für maßgeschneiderte, effiziente Arzneimittel. Das PVZ ist somit wesentlich beteiligt am Fortschritt in Medizin, Pharmazie sowie Mikro- und Verfahrenstechnik.
Forschungsbauten erfordern anspruchsvolle TGA-Lösungen
Laborgebäude haben einen besonders hohen Energiebedarf – im Hinblick auf den erforderlichen hohen Luftwechsel, die Gebäudeheizung/-kühlung, die Nutzung von Warmwasser, die Beleuchtung und die Anwendung hochleistungsfähiger elektronischer Geräte. Deshalb ist die Energieeffizienz bei der Bauplanung ein wesentlicher Faktor, damit Forschungs- und Laborbauten auf Dauer wirtschaftlich, funktional und behaglich bleiben. Im neuen Forschungszentrum PVZ gelang es den Architekten und Fachplanern, all diese Anforderungen zu erfüllen.
Das TGA-Konzept im Forschungszentrum PVZ berücksichtigt die Wärmeversorgung des Neubaus mit Fernwärme und eine Fernwärmeübergabestation. Es wurden zwei Netze aufgebaut – ein dynamisches für RLT-Anlagen und ein statisches für Heizflächen. Über eine Wärmerückgewinnungsanlage wird ein hoher Anteil der Wärme aus der Abluft zurückgewonnen und wieder ins Gebäude geführt. Durch die Entkoppelung der Warmwasserbereitung von der zentralen Beheizung verringern sich die Betriebskosten durch Verbrauchseinsparungen. Denn die dezentrale Bereitung des Warmwassers mit Hilfe von elektronisch geregelten Durchlauferhitzern vermeidet hohe Energieverluste und reduziert den erforderlichen Energiebedarf auf ein Minimum. Aufgrund der kurzen Warmwasser-Leitungswege zwischen Durchlauferhitzer und Entnahmestelle werden zudem Trinkwasserressourcen geschont. Es kommt zu keinen unnötigen Kaltwasservorläufen.
Ein entscheidendes Kriterium, das von Anfang an ebenfalls für die elektrische Warmwassererzeugung in den Laboren sprach, ist die dauerhaft gesicherte Trinkwasserhygiene. Denn Bakterien und Keime vermehren sich in stehendem Wasser und Temperaturen zwischen 25 bis 55 °C, also in langen Warmwasser-Rohrleitungen bzw. Leitungsabschnitten, in denen nicht regemäßig ein Wasseraustausch stattfindet. Dieser müsste auch in den Semesterferien gewährleistet sein – mindestens alle 72 h und an jeder Zapfstelle im Gebäude. Beim Einsatz von Durchlauferhitzern hingegen ist die Hygiene permanent garantiert. Die kurzen Warmwasserleitungen zwischen Durchlauferhitzer und Armatur laufen nach jeder Wasserentnahme komplett leer. Ein Nährboden für Bakterien und Keime existiert somit nicht.
Warmes Wasser sofort zur Stelle

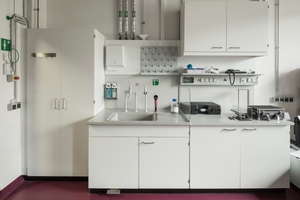

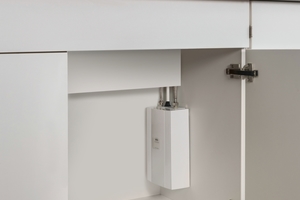

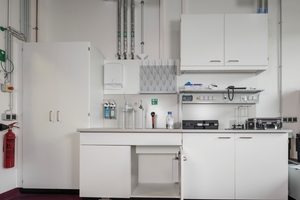

In den 49 Laborbereichen, verteilt auf vier Etagen, wurden 49 AEG-Durchlauferhitzer „DDLE Kompakt 11/13“ installiert. Die elektronisch geregelten Geräte sind trotz ihrer hohen Leistungsstärke kompakt und benötigen mit einer Tiefe von nur 9 cm einen geringen Platzbedarf unter dem Spültisch. Die Warmwassertemperatur wird intern zwischen 20 und 60 °C voreingestellt. Das ermöglicht eine druck- und temperaturkonstante, gradgenaue Warmwasserentnahme. Modernste Regelungs- und Sicherheitselektronik sowie hochwertige Komponenten gewährleisten einen zuverlässigen und energieeffizienten Betrieb der Geräte. Die Anschlussleistung der Durchlauferhitzer ist wählbar und beträgt 11 kW oder 13,5 kW.
Die AEG-Broschüre „warmes Wasser von A-Z“ sowie die Objektbroschüre können Sie kostenlos per E-Mail an bestellen.
