Sanitärräume in Klinikum und im Studentenwohnheim
Anhand von zwei Projekten wird gezeigt, wie eine gute Planung zu passenden Lösungen in den Sanitärräumen eines Klinikums und einer Studentenwohnanlage führten. Qualitätsprodukte bzw. vorgefertigte Systeme des Herstellers Geberit hatten in beiden Fällen einen maßgeblichen Anteil.
Dusch-WC im Klinikum

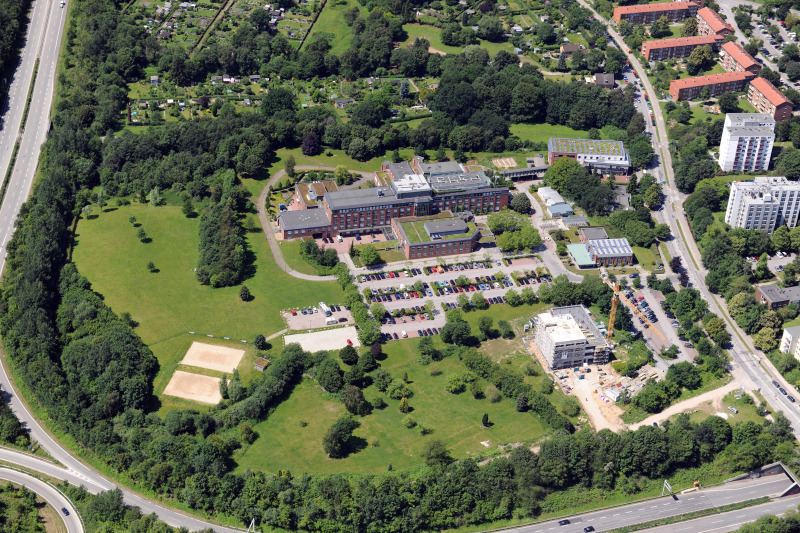

Im Lubinus Clinicum im Norden von Kiel versorgen die Mediziner Patienten mit Unfall- und Sportverletzungen, führen Implantationen von Knie- und Hüftendprothesen durch und nehmen chirurgische Eingriffe an der Wirbelsäule sowie an den Endgliedmaßen, also an Füßen und Händen, vor. Seit die Klinik im Jahr 2010 in die gemeinnützige Lubinus-Stiftung überführt wurde, investiert das Lubinus Clinicum noch stärker in den Ausbau seiner Räumlichkeiten. Bei umfassenden Renovierungsarbeiten sind die elf Patientenzimmer der ersten von zwei geplanten Wahlleistungsstationen neu ausgestattet worden.

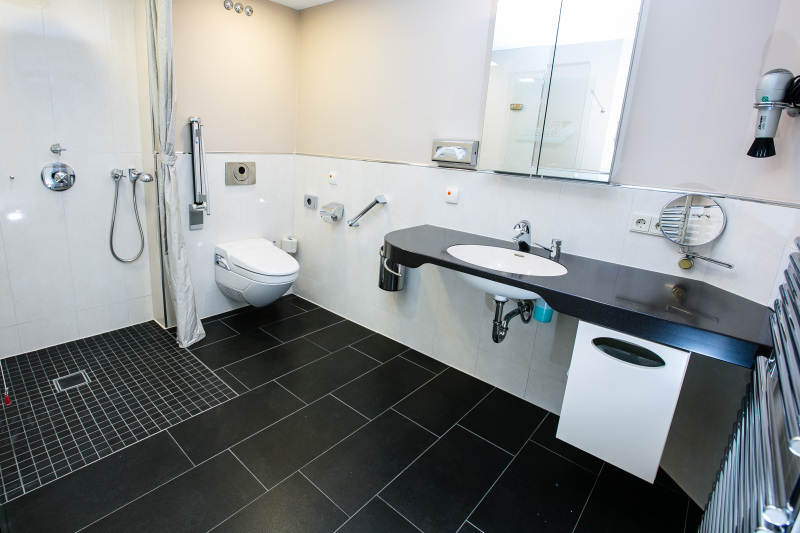

Die 32,8 m2 großen Zimmer verfügen über eine modern eingerichtete Sitzecke mit passendem Schreibtisch, Flachbildschirmfernseher und Parkettboden über ein hochwertiges Einrichtungsensemble. Da viele Patienten in ihrem Bewegungsradius eingeschränkt sind und bei den Verrichtungen des täglichen Lebens Unterstützung benötigen, bieten die mit 6,26 m2 großzügig geschnittenen Badezimmer ausreichend Raum für Bewegungsflächen – auch für das Pflegepersonal.

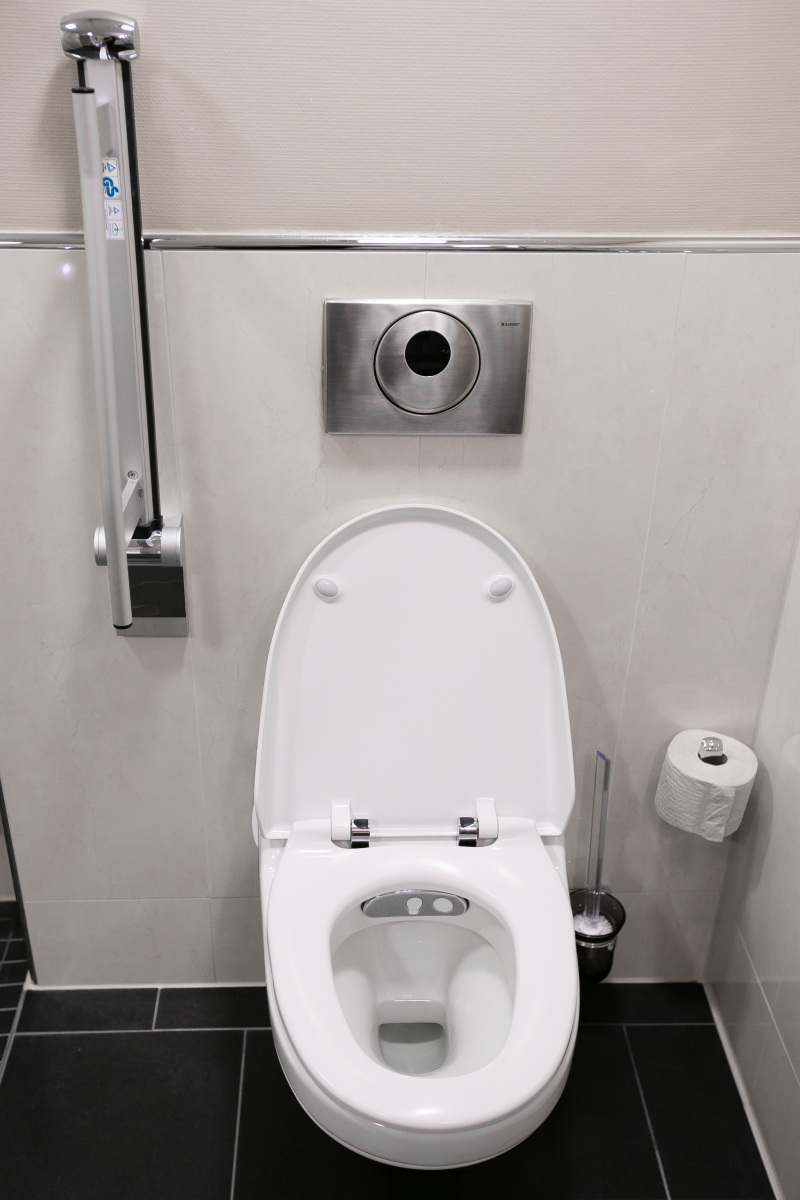

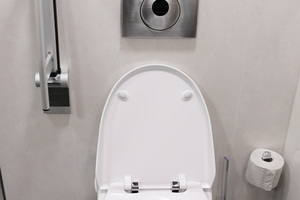

Im Duschbereich sorgt eine bodenebene Standfläche für ein sicheres und komfortables Duschen. Am WC geben seitlich angebrachte Stützklappgriffe Sicherheit und Halt. Damit die Patienten es noch einfacher bei der Toilettennutzung, der anschließenden Hygiene und der Spülung haben, hat sich das Lubinus Clinicum für die Komforttoilette „AquaClean 8000plus“ und die WC-Betätigungsplatte „Sigma10“ mit berührungsloser Spülauslösung von Geberit entschieden. Das Dusch-WC passt mit seiner kompakten Form nicht nur gut in das ansprechend gestaltete Bad – das Dusch-WC reinigt den Intimbereich direkt nach dem Toilettengang mit einem sanften Wasserstrahl, sodass die umständliche Nutzung von Toilettenpapier entfällt.
Für Horst Träger, technischer Leiter des Lubinus Clinicums, zählen drei wesentliche Vorteile im Vergleich zum herkömmlichen WC: „Die Intimsphäre unserer Patienten und ihre Eigenständigkeit bleiben gewahrt, da sie selbstständig die Reinigung in Gang setzen können und kein Dritter Hilfestellung nach dem Toilettengang geben muss. Zudem bedeutet die Reinigung mit dem Wasserstrahl ein hohes Hygienegefühl und auch unser Personal profitiert davon: Das Dusch-WC erspart einen Arbeitsschritt in der Pflegeroutine.“
Sowohl das bequem zu erreichende Bedienfeld mit übersichtlichen Funktionsknöpfen an der Seite der Toilette sowie eine Fernbedienung stehen als Steuerungselemente zur Wahl. Über die intuitiv verstehbaren Symbole lassen sich bei der Reinigungsfunktion auch Position und Intensität des Duschstrahls regeln und der Warmluftfön zum Trocknen einschalten. „Das Dusch-WC passt sehr gut in unser Pflegeleitbild. Wir wollen, dass unsere Patienten schnellstmöglich ihre Selbstständigkeit wiedererlangen“, sagt Horst Träger.
Vorgefertige Systeme für Studentenwohnheim

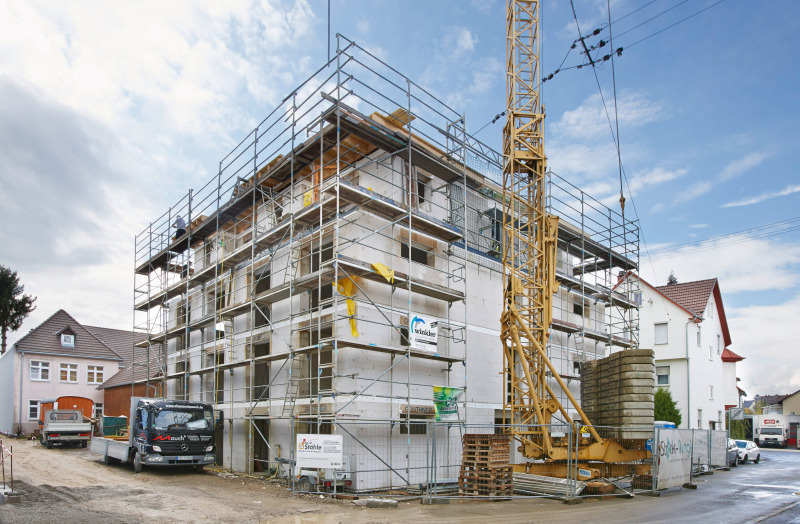

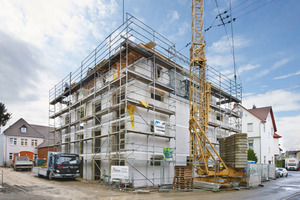

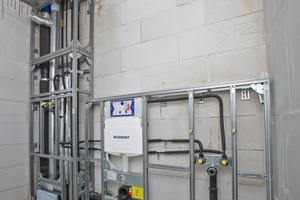

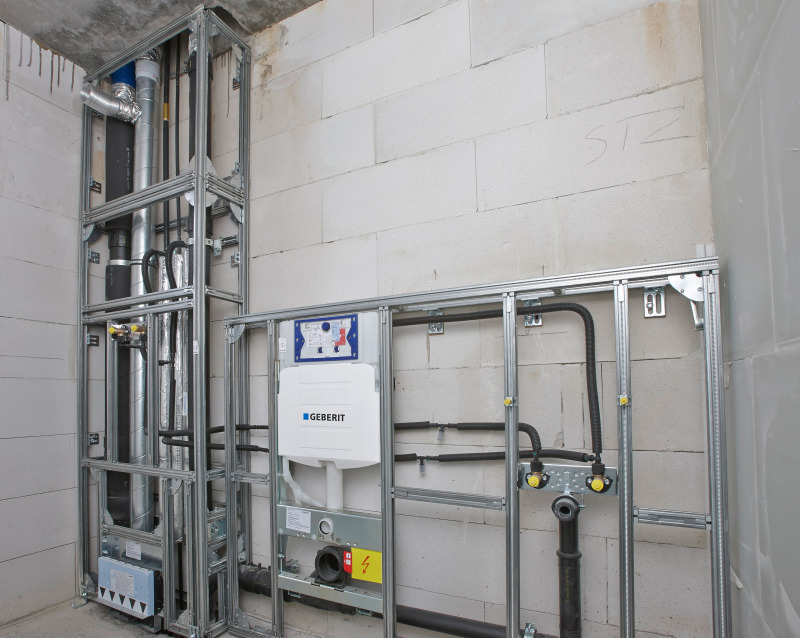

Der Komplex Bergstraße in Schwenningen besteht aus zwei Gebäuden mit insgesamt 67 Studentenappartements. Das erste Gebäude bietet Platz für 51 Single-Appartements. Das zweite ist mit insgesamt 16 Duplex-Appartements auf Pärchen oder kleine Wohngemeinschaften ausgelegt. Mitverantwortlich für einen effizienten Bauablauf des vom Bauträger Strack-Klingk durchgeführten Projekts sind komplett verrohrte und durchgängig schallschutzgeprüfte Sanitärinstallationen, die Geberit inklusive Duschelement für den Wandablauf anschlussfertig auf die Baustelle liefert. Aufgrund der industriellen Vorfertigung kann 30 bis 40 % an Montagezeit eingespart werden. Bei der Planung des Innenausbaus wurden die Lebensgewohnheiten von Studenten berücksichtigt: Wohnen junge Menschen in einer Mehrparteienanlage relativ eng beieinander, bedeutet das, dass die üblichen Ruhezeiten nicht immer eingehalten werden. In den eigenen vier Wänden sollen die Bewohner trotzdem stets optimale Voraussetzungen zum Leben und Lernen vorfinden. „Gerade im Sanitärbereich, wo viele Quellen für Nutzergeräusche, wie die Toilettenspülung und das Öffnen der Waschtischarmatur, angesiedelt sind, kommt es auf einen optimalen Schallschutz der Installationen an, damit möglichst wenig in angrenzende Wohnungen durchdringt“, weiß Planer Uwe Reitze von der Sanitärfirma Winkler GmbH & Co. KG aus Villingen-Schwennignen, der beim Bauprojekt Bergstraße für die Badinstallationen verantwortlich ist. Hier bieten die industriell vorgefertigten Systeme von Geberit große Vorteile. Die anschlussfertigen Sanitärwände umfassen von den Versorgungs- über die Entwässerungsleitungen bis hin zur Spültechnik Komponenten des Herstellers: Bei den Registern kommen das Trinkwassersystem „Mepla“, die Entwässerungsrohrleitungen „Silent-db 20“ sowie Geberit-Spültechnik zum Einsatz. Weiterer Bestandteil der Installationseinheiten ist das Geberit-Duschelement, ein Wandablauf für bodenebene Duschen. Damit kann die Installation durchgängig ausgeführt werden, ohne die Trittschalldämmung zu unterbrechen. Alle Bestandteile sind mit allgemeinen bauaufsichtlichen Prüfzeugnissen (AbP) für den gemeinsamen Einsatz zugelassen. Damit ist ein wichtiger Schritt für den Schallschutz der sanitärtechnischen Ausstattung getan.

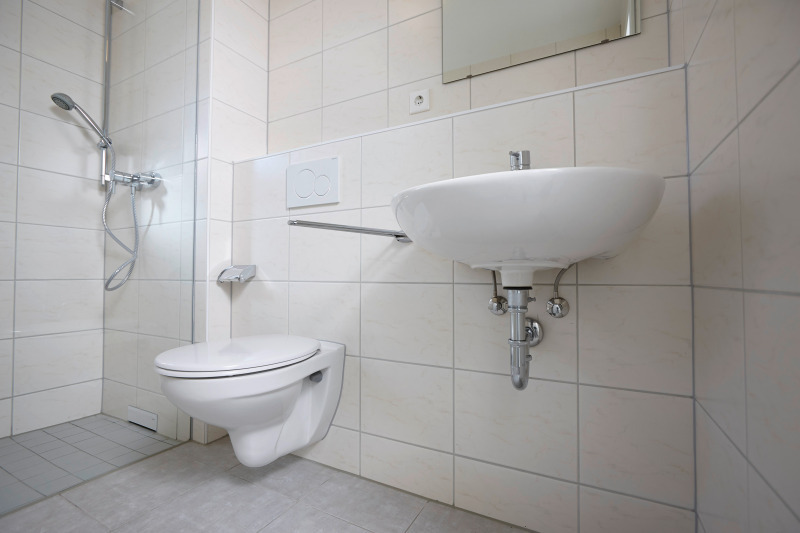

Für die Montage der vorgefertigten Register reichen zwei Installateure aus. Sie verankern die Installationseinheiten an der Wand sowie im Boden und verbinden die Steig- und Fallleitungen der Geschosse miteinander. Auch die weiteren Bauabschnitte laufen wie geplant: Nachfolgende Sanitärmonteure beplanken die Bäder und führen sie bis hin zur fliesenfertigen Oberfläche aus.
Fazit
Erfolgreiche Projekte können als Vorbild dienen, wie in Schwenningen – dort war ein ähnlich gelagertes Projekt das Vorbild für die Sanitärinstallation im Studentenwohnheim – oder Folgeaufträge bedeuten – beim ergänzenden Umbau im Lubinus Clinicum sollen elf weitere Zimmer der zweiten Wahlleistungsstation ebenfalls mit der „AquaClean 8000plus“ ausgestattet werden.
