Anschlussleistungen bis 2.500 kW

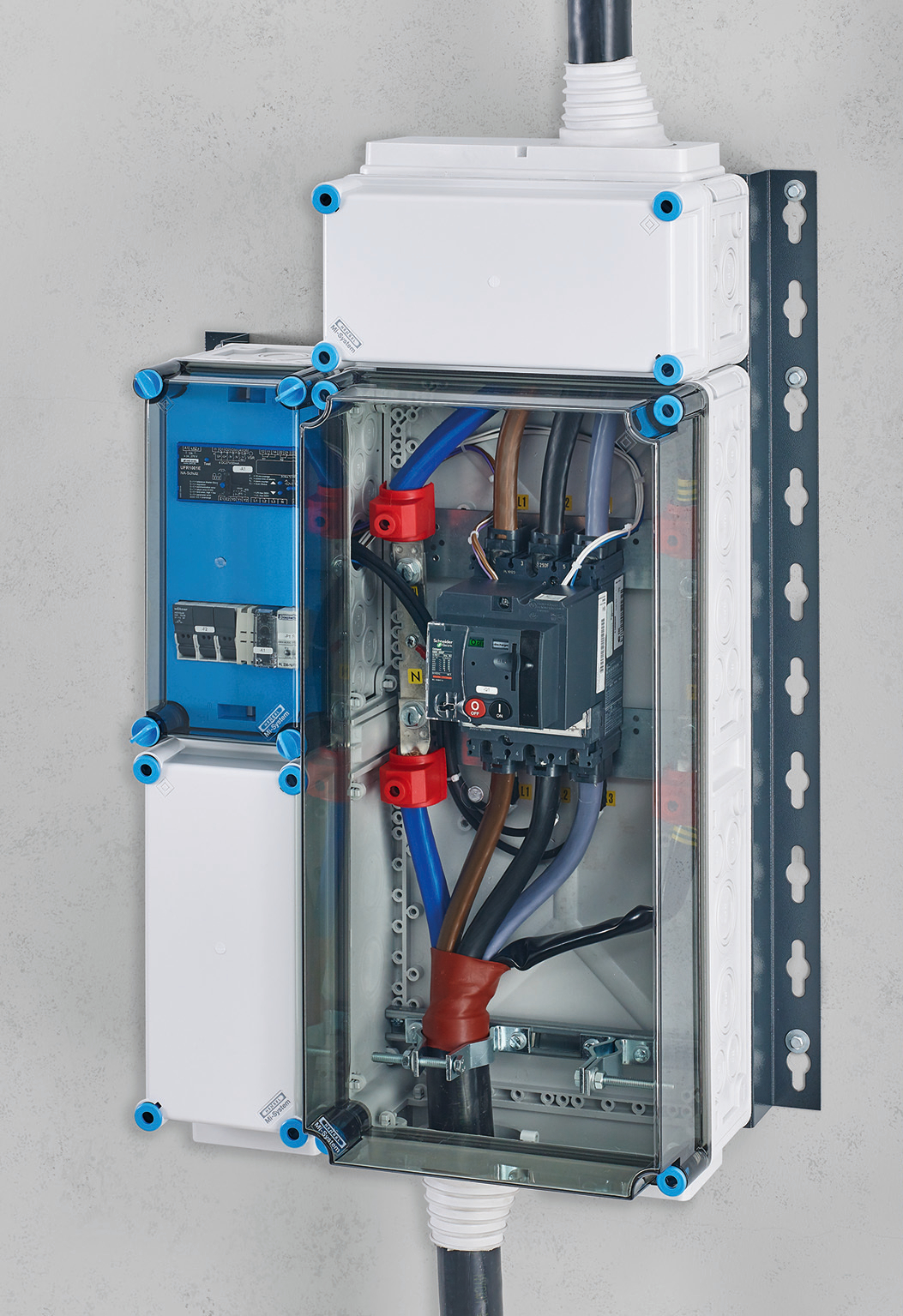

Bei „ENYSUN“-Freischaltstellen werden Leistungsschalter mit Motorantrieb als Kuppelschalter eingesetzt. Der NA-Schutz ist integriert.
Bild: Hensel

Hensel präsentiert vier neue Freischaltstellen für den Anschluss von Erzeugungsanlagen an das Niederspannungsnetz nach VDE-AR-N 4110. Diese „ENYSUN“-Freischaltstellen sind so konzipiert, dass sie alle normativen Anforderungen an den Netzanschluss und die Sicherheit erfüllen, einschließlich des NA-Schutzes bzw. der Entkupplungsschutzeinrichtung und des Kuppelschalters. Mit den neuen Ergänzungen umfasst das Sortiment insgesamt sechs Freischaltstellen gemäß VDE-AR-N 4105 in drei Leistungsklassen bis 135 kW und acht gemäß VDE-AR-N 4110 in zwei Leistungsklassen bis 315 kW. Bemessungsleistungen liegen im Bereich von 220 kVA bzw. 350 kVA, jeweils mit oder ohne Netzanalysegerät. Insgesamt werden für Freischaltstellen mit Anschlussleistungen von bis zu 2.500 kW angeboten. Eine zusätzliche Erweiterung ist ein neues Ergänzungsgehäuse, in das ein übergeordneter Entkupplungsschutz zur Überwachung von Spannung und Frequenz integriert ist. Das Ergänzungsgehäuse kann direkt mit den vier neuen Freischaltstellen mechanisch und elektrisch verbunden werden. Alternativ kann das Gehäuse z. B. in der Mittelspannungsstation installiert und mittels Leitung mit der Freischaltstelle verbunden werden.
