Moderne Flächenheizung in DFB-Sporthalle

Die Idee zum neuen Campus stammt aus dem Jahr 2014 vom damaligen DFB-Geschäftsführer Oliver Bierhoff, der das Bauprojekt betreute. Der Spatenstich fand im Mai 2019 statt – die Einweihung des Gebäudekomplexes mit einer Gesamtfläche von rund 50.000 m² auf einem Gelände von rund 15 ha, die sich auf vier Ebenen verteilt, erfolgte Ende Juni 2022. Neben der DFB-Verwaltung und Akademie sind in dem 307 m langen und bis 18 m hohen Komplex auch mit 33 Zimmern Übernachtungsmöglichkeiten für Sportler und eine 1.300 m² große Futsal- bzw. Mehrzweckhalle untergebracht. Die Gesamtkosten für den Campus belaufen sich auf rund 180 Mio. Euro.

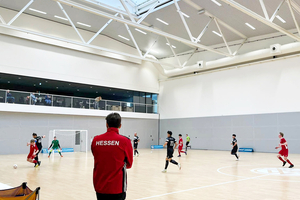

Mit ihrer in weiß gehaltenen Paneel-Deckenheizung und hellem Sportboden wird die Halle für Galaveranstaltungen und andere Events genutzt. Die montierte Deckenheizung ist für das Heizen und Kühlen der Halle konzipiert. Rund 1.100 m² Paneel-Deckenstrahlheizung vom Typ „S-85“ hat Frenger Systemen hierfür produziert und montiert. Darüber hinaus trägt die perforierte Deckenheizung laut Hersteller zur effektiven Schallabsorption bei. Martin Spitzl, Leiter Facility Management beim DFB, sagt: „Heizen, Kühlen und Licht in einem System, das dazu noch ballwurfsicher ist, das ist für mich schon einmalig. Dazu kommt die gute Hallenakustik aufgrund der perforierten Paneeldeckenheizung, was gerade bei Veranstaltungen wichtig ist. Die Montage erfolgte innerhalb des Zeitplans. Und dass, obwohl die Deckenkonstruktion mit ihren vielen Schräglagen wirklich eine Herausforderung war.“

Fünf Gewerke – ein Deckensystem

„Der DFB-Campus ist ein gutes Beispiel dafür, wie mehrere Gewerke mit einem System geplant und realisiert werden können: Heizung, Kühlung, Akustik, Licht und Ballwurfsicherheit wurden mit der Sporthallenheizung ‚S-85‘ abgedeckt“, sagt Dr.-Ing. Klaus Menge, Geschäftsführer bei Frenger Systemen. „Die perforierte Paneel-Deckenstrahlheizung bietet eine Vielzahl von Vorteilen für den Einsatz in der Eventhalle des DFB-Campus. Und dazu kann sie sowohl zum Heizen als auch zum Kühlen genutzt werden.“

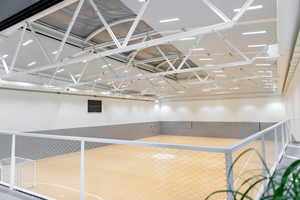

Mit einem Fugenanteil der Deckenfläche von 15 % wird auftretende Schallenergie in den Deckenhohlraum geleitet. Die nicht brennbare Dämmung und der spezifische Strömungswiderstand tragen dazu bei, dass der Schall weitgehend absorbiert wird. Die Ingenieurplanung der Deckenheizung für die DFB-Halle stellte insofern eine besondere Herausforderung dar, als dass 17 Deckenelemente in unterschiedlichen Schrägen um ein mittig angebrachtes, trapezförmiges Folienkissendach positioniert werden mussten. Die speziell Deckenkonstruktion bietet kaum parallele Achsen. Ein weiteres Merkmal der „S-85“ Paneel-Deckenstrahlheizung ist ihr Gewicht. Mit etwa 16 kg pro m² stellt sie keine großen Anforderungen an das Hallendach und ermöglicht eine flexible Installation. Die Last pro Abhängepunkt beträgt 7,5 kg.

Heizleistung bei 50 kW

Die Paneel-Deckenstrahlheizung wurde entsprechend den Anforderungen für das Heizen und Kühlen ausgelegt. Für das Heizen beträgt die Vorlauftemperatur 38 °C und die Rücklauftemperatur 29,6 °C, während die Hallentemperatur bei 20 °C liegt. Für das Kühlen ist eine Vorlauftemperatur von 16 °C, eine Rücklauftemperatur von 21,3 °C und eine Hallentemperatur von 26 °C angegeben. Der Massenstrom für das Heizen und Kühlen ist identisch, sodass ein Wasserkreislauf für beide Anwendungen verwendet wird. Die Heizleistung der Deckenheizung beträgt 50 kW, während die Kühlleistung bei 32 kW liegt.

Die Wärme für die Heizungsanlage wird über das Frankfurter Fernwärmenetz geliefert. Der Strom kommt u. a. von einer Photovoltaik­anlage mit einer Leistung von rund 385 kW_p. Dafür sind über 1.000 Module auf dem Dach des DFB-Parkhauses montiert, womit rund 95 % des Stromverbrauchs auf dem DFB-Campus gedeckt werden. Das Parkhaus bietet Platz für 345 Autos und 217 Fahrräder. Zusätzlich können Autos wie auch für E-Bikes an den Stromtankstellen geladen werden.

Lange LED-Lebensdauer

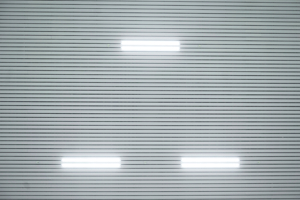

Um eine optimale Beleuchtung zu gewährleisten, wurden zudem 61 ballwurfsichere LED-Hochvolt-Sporthallenleuchten in die Deckenheizung integriert. Die ­Frenger-Leuchten mit den Abmessungen 1,53 m Länge und 0,285 m Breite bieten nach Angaben des Herstellers mehrere Vorteile für die Mehrzweckhalle. Sie sorgen für eine gute Beleuchtungsqualität und erfüllen dabei die hohen Sicherheitsanforderungen einer Sporthalle. „Zudem bieten sie mit einem Wert von L80 B10 eine überdurchschnittlich hohe Lebensdauer“, sagt Dr.-Ing Menge. Dieser Wert bedeutet, dass mindestens 90 % der Leuchten nach 100.000 Betriebsstunden bei einer Umgebungstemperatur von 55 °C noch einen Lichtstrom von über 80 % bieten. Mit einem angepassten Beleuchtungskonzept, das eine Lichtstärke von 500 Lux bietet, soll eine gleichmäßig hohe Lichtversorgung gewährleistet sein – selbst bei den zahlreichen schrägen Deckenlagen der Halle. Aufgrund des niedrigen UGR-Werts (Unified Glare Rating bzw. vereinheitlichte Blendungsbewertung; längs und quer) ist die Blendungsbewertung positiv ausgefallen.

Fazit

Die Ausstattung der Eventhalle auf dem DFB-Campus mit der Paneel-Deckenstrahlheizung und integrierten LED-Leuchten soll nach Bekunden von Frenger Systemen ein Maßstab in der Raumklimatisierung, Beleuchtung und Akustikverbesserung von Sportstätten sein. Wegen ihrer Effizienz und Leistungsfähigkeit trage die Deckenheizung dazu bei, dass die Futsalhalle optimal beheizt und gekühlt werden kann. Gleichzeit sorgen die LED-Leuchten für eine passende Beleuchtung für Sportler und Athleten, während die perforierten Paneele die Akustik optimieren.
