Exklusiver Online-Beitrag: Füllwasser im Bundesverfassungsgericht

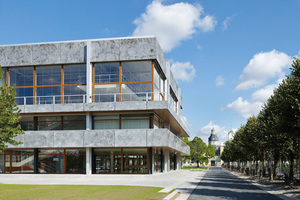

Im Zuge der Grundsanierung des Baugarten-Baus in Karlsruhe wurden u.a. die Fassade zur optimalen Wärmedämmung komplett erneuert und zur Gewinnung regenerativer Energie zwei Photovoltaikanlagen eingebaut. Der Innenausbau beinhaltete die Erneuerung der Sanitäranlagen, einen Austausch der Heizkörper sowie die Installation neuer Lüftungsanlagen. Für einen optimalen Investitionsschutz und zur Sicherung der Energieeffizienz war den Betreibern sehr daran gelegen, dem aktuellen Stand der Technik zu entsprechen. In punkto Heizungs- und Kühltechnik bedeutet dies, dass auch auf die Qualität des Heizungsfüllwassers besonderes Augenmerk gelegt werden muss. Denn Trinkwasser enthält Bestandteile, die den sensiblen Systemkomponenten moderner Heizungsanlagen – im Falle der Karlsruher Anlage z.B. den neuen Hocheffizienzpumpen – schaden können. Die VDI-Richtlinie 2035 legt daher verbindlich klare Grenzwerte fest.

Sicherheit auf der ganzen Richtlinie: VDI 2035

So behandelt die VDI-Richtlinie 2035 in Blatt 1 die Ursachen der Steinbildung und mögliche Maßnahmen. Hierfür ist die Wasserhärte ausschlaggebend, die gleichbedeutend mit der Konzentration der im Wasser gelösten Magnesium- und Kalzium-Ionen ist. Aus diesen Härtebildnern entstehen beim Erhitzen Kalkbeläge, welche die Wärmeübertragung erheblich reduzieren. Auch der pH-Wert des Füllwassers hat Auswirkungen auf unerwünschte Korrosionsreaktionen. Ist er zu niedrig oder zu hoch, wirkt sich das negativ auf die Lebensdauer der im Heizkreislauf verwendeten metallischen Bauteile aus. Zum Schutz vor „wasserseitiger Korrosion“ wird daher in Blatt 2 der VDI-Richtlinie empfohlen, das Heizungswasser auf einen pH-Wert zwischen 8,2 und 10,0 einzustellen. Sind Aluminium-Werkstoffe verbaut, sollte der pH-Wert nicht über 8,5 liegen, da sich sonst der Werkstoff unter Wasserstoffentwicklung auflöst.

Eine entscheidende Rolle für die Lebensdauer einer Anlage spielt zudem die Leitfähigkeit und damit verbunden auch der Gehalt an potentiell korrosiven Salzen. So behindern Wässer mit geringer Leitfähigkeit (κ < 100 µS/cm) nicht nur den Korrosionsstrom über die Wasserphase, sondern enthalten auch wesentlich weniger korrosiv wirkende Ionen wie beispielsweise Chlorid. Nach der VDI 2035-2 stellt daher die Verwendung von entsalztem Wasser eine Korrosionsschutzmaßnahme dar, die auch erlaubt, dass mit abnehmendem Salzgehalt des Wassers zunehmende Mengen an Sauerstoff toleriert werden können. Bei Anwesenheit von Sauerstoff ist dann lediglich die Bildung von Metalloxiden bzw. -hydroxiden möglich, die korrosionshemmende Deckschichten ausbilden. Ein Vorteil, der auch für die Anlage im Bundesverfassungsgericht nutzbar gemacht werden sollte. Um das Füllwasser im Heizungs- und Kühlkreislauf des Bundesverfassungsgerichts auf salzarme Fahrweise einzustellen, erwies sich die Inline-Entsalzungsmethode „PT-IL 20“ – kurz „permaLine“ – als Mittel der Wahl. Denn mit dem kompakten mobilen Gerät von perma-trade Wassertechnik werden selbst größere Herausforderungen tragbar.

Heizungswasseraufbereitung im laufenden Betrieb

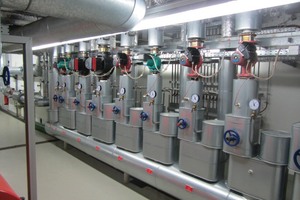

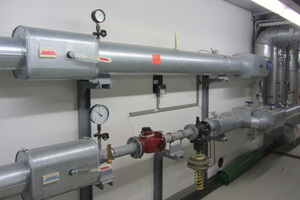

Da „permaLine“ die Heizungswasseraufbereitung im laufenden Betrieb erledigt, wird auch die Aufbereitung komplexer und weit verzweigter Installationen enorm vereinfacht. Im ersten Schritt sollte dort zunächst das Heizungssystem entsprechend aufbereitet werden. Das Anlagevolumen beträgt 30 m³. Beheizt werden die Gebäude via Fernheizung über zwei Wärmetauscher mit 400 kW und 800 kW Leistung.

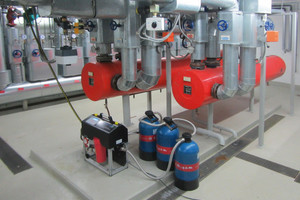

Mit fachmännischer Unterstützung des Wasserexperten Holger Kraus von perma-trade Wassertechnik wurde „permaLine“ temporär über einen Bypass vom Rücklauf her kommend in den Heizkreislauf eingebunden. Die Inline-Entsalzungsmethode verfügt über eine integrierte Pumpe, die den erforderlichen Volumenstrom durch die „permasoft“-Entmineralisierungseinheit aufrecht erhält. Zunächst fließt das Wasser durch einen feinporigen Tiefenfilter, der Trübstoffe und Magnetit effizient entfernt. Danach sorgt eine angeschlossene Mischbettpatrone für die Entmineralisierung. Bis zu drei Patronen lassen sich dabei in Reihe schalten. Für die Aufbereitung der Heizungsanlage im Bundesverfassungsgericht Karlsruhe kamen 19 „permasoft PT-PS21000IL“ zum Einsatz. Beim Durchfließen dieser Entmineralisierungseinheiten werden nicht nur die Härtebildner Magnesium und Calcium entfernt, sondern auch korrosive Salze wie Chlorid und, falls vorhanden, anorganische Korrosionsinhibitoren.

Abschließendes Urteil: Alles in bester Verfassung!

Einmal angeschlossen, arbeitet „permaLine“ weitgehend selbstständig weiter und braucht nicht über den gesamten Prozess beaufsichtigt zu werden. Ein klarer Vorteil für den Monteur, denn so kann er selbst entscheiden, wann er das Gerät wieder abbaut bzw. wann ein Patronentausch sich am besten in die Betriebsabläufe integrieren lässt.

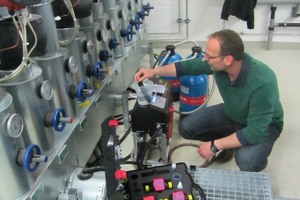

Das integrierte Magnetventil schließt automatisch, sobald die Patronenkapazität oder die eingegebene Zielleitfähigkeit erreicht sind. Im Gegensatz zu einer Enthärtung hat das Wasser hier nach der Entmineralisierung eine stark reduzierte elektrische Leitfähigkeit. So konnte der Leitwert in Karlsruhe von 500 auf 50 µS/cm gesenkt werden. Auch die weiteren Messwerte zeigten eine optimale Füllwasserqualität: Mit einer Wasserhärte kleiner 0,1 °dH und einem pH-Wert von 9,4 liegen nun alle Werte im vorgeschriebenen VDI-Richtlinien-2035-Bereich, da kein Aluminium verbaut wurde.

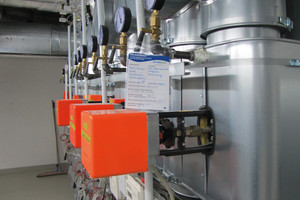

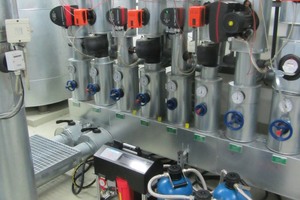

Im zweiten Schritt soll nun das Füllwasser des Kühlkreislaufs entsprechend aufbereitet werden. Der sekundäre Kühlkreislauf mit einem Anlagevolumen von 15 m³ konnte bereits erfolgreich abgeschlossen werden und weist nach Einsatz von 11 permasoft-Entmineralisierungseinheiten mit einer Leitfähigkeit von 50 µS/cm und einem pH-Wert von 9,5 ebenfalls optimale Werte auf.
