Abzweig mit Kurzmuffe

Bei bodenebenen Duschen und Duschrinnen sind elegante und praktische Lösungen für den Anschluss der Abflussleitung an die Fallleitung gefragt.

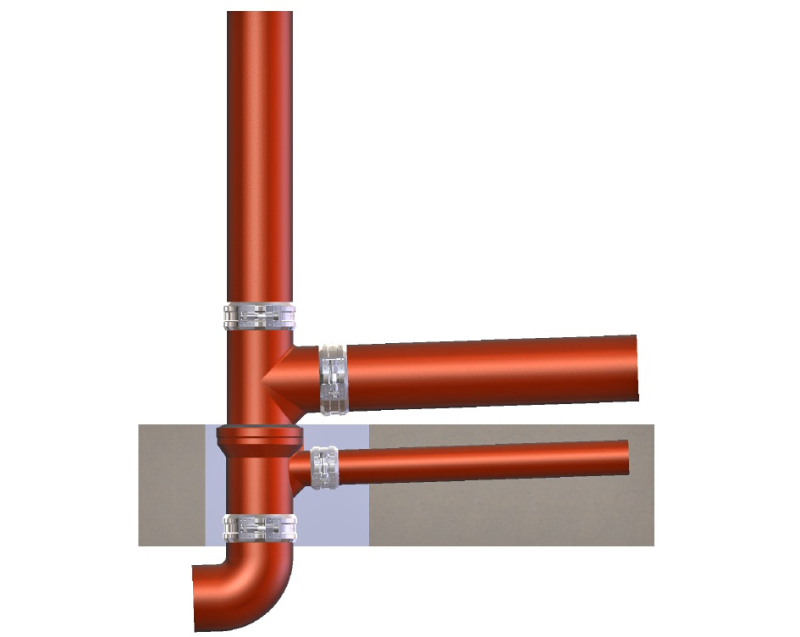

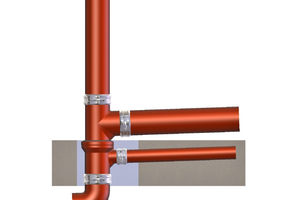

Eine elegante Variante besteht darin, die Anschlussleitung der Dusche innerhalb der Decke zu verlegen und ans Fallrohr anzuschließen. Dafür ist ein Abzweig in der Decke nötig. Im Normalfall wird direkt oberhalb der Decke ein zweiter Abzweig benötigt, an dem z. B. das WC angeschlossen wird. Wenn beide Abzweige in idealer Höhe in und oberhalb der Decke platziert werden sollen, ist für eine normale Verbindung zwischen den beiden einfach zu wenig Platz.

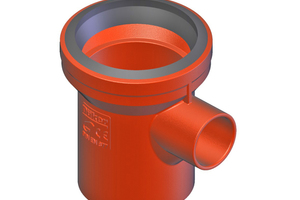

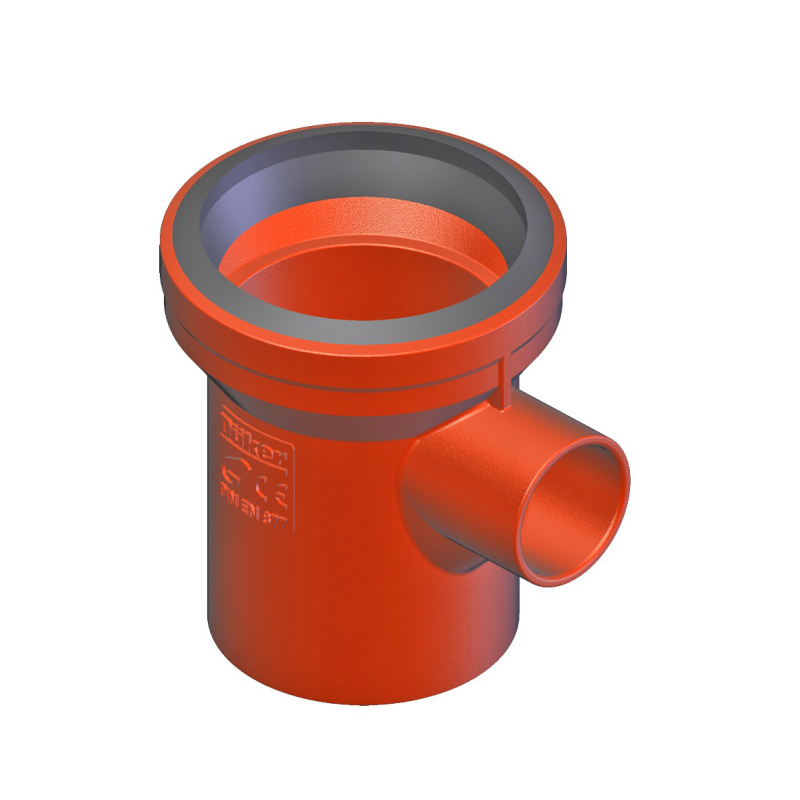

Der SML-Abzweig mit Kurzmuffe von Düker packt das Problem bei der Wurzel. Durch die Steckverbindung wird der Abstand zwischen den beiden Abzweigen minimiert, so dass beide ideal platziert werden können. Beim SML-Abzweig mit Kurzmuffe können die beiden Abzweige gegeneinander um bis zu 90° stufenlos versetzt montiert werden.

Im Falle von Brandschutzauflagen kann, egal ob Misch- oder Gussrohrinstallation, z. B. der Düker-Brandschutzverbinder „BSV 90“ eingesetzt werden. Er wurde mit dieser Einbauvariante positiv geprüft und kann bis zur Aufnahme in die Zulassung als nicht wesentliche Abweichung zur abZ DIBt Z-19.17-1893 eingesetzt werden.
