Deckenheizung unter dem Gründach

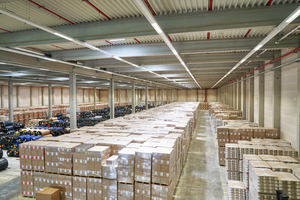

Rund 50 Mio. € kostete der gesamte Gebäudekomplex und damit die Hälfte des Investments von Mainsite in den Standort. Der Komplex umfasst sieben Logistikhallen mit je rund 10.000 m² und eine weitere, rund 2.400 m² große Halle zur Lagerung von Gefahrgut. Büro- und Sozialflächen mit 6.500 m² sind größtenteils auf die Zwischenstockwerke verteilt. Die Hallen sind mit jeweils zehn Rampen sowie Toren ausgestattet und verfügen über Klappkeilbrücken. Die Fahrzeuge können damit variabel be- und entladen werden.

Bayerns größtes Gründach in Kombination mit ­effizienter Technik

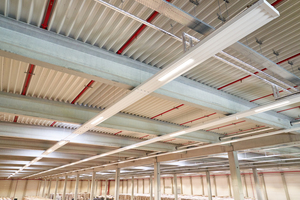

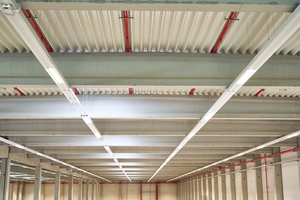

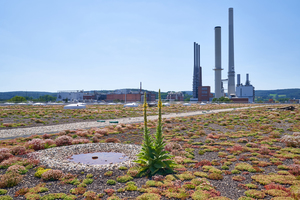

Die Dachkonstruktion des Logis­tikzentrums bildet das größte Biodiversitäts-Gründach in Bayern. Es verbessert die Isolationswirkung im Vergleich zu herkömmlichen Dächern. Energiesparend beheizt werden die neuen Hallen mit Hocheffizienz-Deckenstrahlungsheizungen des deutschen Herstellers Frenger Systemen BV. Darin sind die LED-Einbauleuchten bereits integriert. Die Deckenstrahlplatten des Typs „ECO EVO Plus“ sind aufgrund des Strahlblechs aus Aluminium ultraleicht. Das Betriebsgewicht beträgt nur 4,4 kg pro laufenden Meter bei einer Plattenbreite von 0,31 m – inkl. Heizwasserfüllung. Besonders sind die Abmessungen der Platten. Die Auslegung der Sprinkleranlage nach FM Global erforderte ein spezielles Baumaß der Deckenstrahlplatten. Hier konnte Frenger Systemen BV flexibel reagieren und Platten in Sonderabmessungen realisieren: Die Baubreiten liegen zwischen 0,31 m und maximal 0,59 m; die Baulängen betragen 138 m. Solche Längen sind nur aufgrund des einzigartigen und wegweisenden Doppelsammlerkonzepts von Frenger Systemen BV realisierbar. Der Bauherr spart damit im Vergleich zu marktüblichen Systemen erhebliche Investitionskosten bei den Rohrleitungen.

Für die Verbindung einzelner Teile kamen Pressmuffen zum Einsatz. Das vermeidet Schweißarbeiten und damit verbundene mögliche Schweißfehler, wie z.B. Wärmeverzug in der Umgebung der Naht oder Schweißnahtfehler, die nur mit hohem Aufwand feststellbar sind. Die Montage erfolgte mittels Sicherheitsabhängungen unter dem 12 m hohen, begrünten Dach durch Frenger-eigene Monteure.

„Beim Bau des Logistikzentrums haben wir viel Wert auf Nachhaltigkeit und Effizienz gelegt. Die Entscheidung zugunsten des effizienten Heizsystems war daher nur logisch. Mit der Leistung der Deckenstrahlplatten bin ich hochzufrieden,“ erklärt Andreas Schneider, Leiter Immobilien und Standortentwicklung bei der Mainsite. Er fährt fort: „Der relativ geringe Wärmeverlust durch die geöffneten Tore beim Be- sowie Entladen und das schnelle Wiederaufheizen überzeugten uns restlos von dieser Technologie. Dazu war die Zusammenarbeit mit dem Hersteller einwandfrei – von der Auslegung bis zur Montage.“

Der Neubau einer der größten Logistikgebäude in der Region wird neben den ICO-Unternehmen auch von anderen Herstellern aus dem umliegenden Gebiet genutzt. Diese können hier Lagerflächen anmieten.

Sparsame LED-Einbauleuchten

Über 2.200 Spezial-Hochvolt-Einbau-LED-Leuchten von Frenger Systemen BV sorgen für die gewünschte Beleuchtung von 200 Lux. Aufgrund der neuartigen Lichtoptik sind sie besonders für den Einsatz in Hochregallagern geeignet. Die LED-Stripes und Treiber sind Zhaga-zertifiziert, bieten Schutzklasse 1 und IP20. Das Besondere hierbei ist außerdem, dass jeweils 20 Leuchten direkt im Zuge der Montage der Deckenstrahlplatten miteinander durchverbunden und geschaltet wurden. Im Vergleich zu herkömmlichen Leuchten hat Mainsite damit erheblichen Verkabelungsaufwand und Montagezeit gespart.

Die LED-Hochvolt-Einbauleuchten mit Linsentechnik bieten einen unteren Lichtstromanteil von 100 %, da sie direktstrahlend sind. Die Tc–life-Temperatur der verwendeten LED-Module beträgt bei nominaler Bestromung 90 °C. Diese Temperaturen werden im Betrieb jedoch bei Weitem nicht erreicht.

Der L80-B10-Wert der verwendeten Module bei einer Tc-Temperatur von 90 °C beträgt 74.000 Betriebsstunden und ist somit deutlich besser als die Werte herkömmlicher Module. Dies bedeutet, dass bei den Hochvoltmodulen bei einer Tc-Temperatur von 90 °C nach 74.000 Betriebsstunden nur 10 % der LED-Module einen geringeren Lichtstrom als 80 % des ursprünglichen Lichtstromes aufweisen. Beträgt der Tc-Wert 55 °C, so beträgt der L80-B10-Wert sogar mehr als 100.000 Stunden.

Nachhaltige Heiztechnik

Insgesamt wurden rund 10.500 Laufmeter Deckenstrahlplatten montiert; damit zählt das Logistik­zentrum in Obernburg zu einem der bedeutendsten Aufträge in der Firmengeschichte von Frenger Systemen BV. Die eingebaute Deckenstrahlungsheizung bietet einen sehr hohen Wirkungsgrad aufgrund des im Vergleich zu herkömmlichen Systemen erhöhten Strahlungsanteils von über 80 %. Die Restkonvektion und der Energieverbrauch werden dabei auf ein Minimum reduziert. Da keine drehenden Teile eingebaut sind, ist die Lebensdauer der wartungsfreien Deckenstrahlplatten nahezu unbegrenzt.

Die Heizlast beträgt insgesamt 2,07 MW. Sie wurde mit einer Vorlauftemperatur von 85 °C und einer Rücklauftemperatur von 55 °C bei einer Raumtemperatur von 19 °C ausgelegt. Deckenstrahlungsheizungen arbeiten nach dem Solarprinzip: Ähnlich wie durch die Sonne werden Wände, Boden, Gegenstände und Personen erwärmt. Die Strahlungswärme wird gleichmäßig im Raum verteilt und sorgt für ein behagliches Raumklima auch bei großen Hallen.
