Dynamisch abgleichen

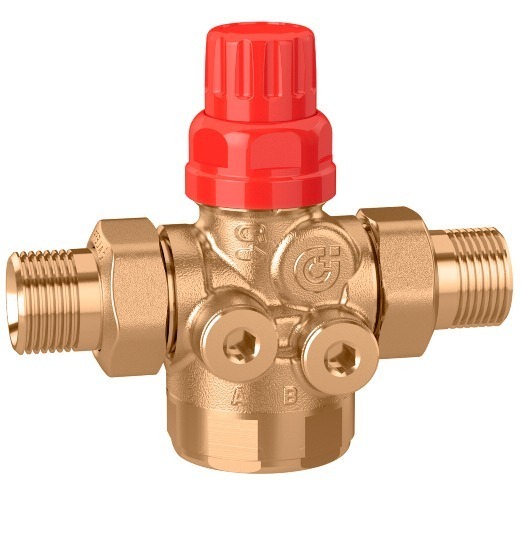

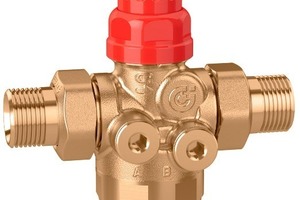

Den dynamischen Abgleich und eine kontinuierliche Steuerung der thermischen Lasten kombiniert das Regelventil der Serie 145 von Caleffi.

Die Armatur gewährleistet die planmäßig vorgesehenen Durchflussmengen an jedem Endgerät. Auch bei einem teilweise geschlossenen Kreis – durch Ansprechen der Regelventile – bleiben die Durchflussmengen an den offenen Kreisen konstant auf dem Nennwert. Das druckunabhängige Regelventil für Heizungs- und Klimaanlagen besteht aus einem automatischen Volumenstromregler und einem Motorregelventil mit linearer Regelcharakteristik. Der Volumenstrom wird mittels eines Handrads – mit abgestufter Einstellskala in [°C] – auf den gewünschten Wert eingestellt. Ein externer Regler aktiviert das Regelventil, um in Übereinstimmung mit der thermischen Last den Volumenstrom zu steuern. So wird, trotz Änderung des Differenzdrucks im Kreislauf, modulierend der gewünschte Wert des Durchflusses immer konstant gehalten.

Das Steuerventil der Serie 145 ist in DN 15 in den Anschlussgrößen 3/8“ und ½“, sowie in DN 20 in den Größen ¾“, ¾“ Euroconus und 1“ erhältlich.
