Exklusiver Online-Beitrag: Kosmetikhersteller gewinnt Kompressionswärme zurück

„Als wir in der Mittagspause auf dem Hof standen und die Kompressoren gar nicht mehr hörten, waren wir am Anfang etwas irritiert“, sagt Jürgen Sossong, Technischer Projektleiter des Kosmetikherstellers Beromin GmbH. Das Unternehmen hat seinen Hauptsitz in Baesweiler zwischen Aachen und Köln und einen weiteren Standort im acht Kilometer entfernten Alsdorf. „Zuerst dachten wir, die Maschinen laufen nicht mehr!“ Weit gefehlt, stellten Jürgen Sossong und seine Kollegen fest: Die neuen drehzahlgeregelten Kompressoren des Typs GA VSD⁺ FF von Atlas Copco arbeiten so leise, dass man sie durch die Wand des Maschinenhauses nicht mehr hört. Die früheren Maschinen waren demgegenüber draußen deutlich zu vernehmen.

Beromin produziert in Baesweiler vorwiegend flüssige Kosmetikprodukte zur Körperpflege: Shampoo, Cremeseifen, Duschgele oder Schaumbäder. Hinzu kommt die sogenannte „WPR“-Palette: Produkte zum Waschen, Putzen, Reinigen. 130 Mio. Flaschen gehen jährlich von Baesweiler an deutsche und europäische Supermärkte und Discounter; täglich verlassen etwa 100 Paletten das Werk.

Beromin fertigt dafür zum Teil nach Rezepturen, die von den Kunden vorgegeben werden. Daneben unterhält man eine eigene Forschung und Entwicklung, entwickelt Rezepturen und bietet proaktiv neue Produkte an. Das Unternehmen sieht sich bestens aufgestellt: „In den letzten zwei Jahren konnten wir uns über hohe Wachstumsraten im zweistelligen Bereich freuen“, sagt Jürgen Sossong. „Derart hohe Mengen in dieser Qualität und mit der geforderten Flexibilität und Zuverlässigkeit kann nicht jeder liefern“, lautet seine Begründung für den Erfolg: „Wir können einen kompletten Produktwechsel heute binnen nur einer Stunde darstellen!“

Kompressoren mit Drehzahlregelung

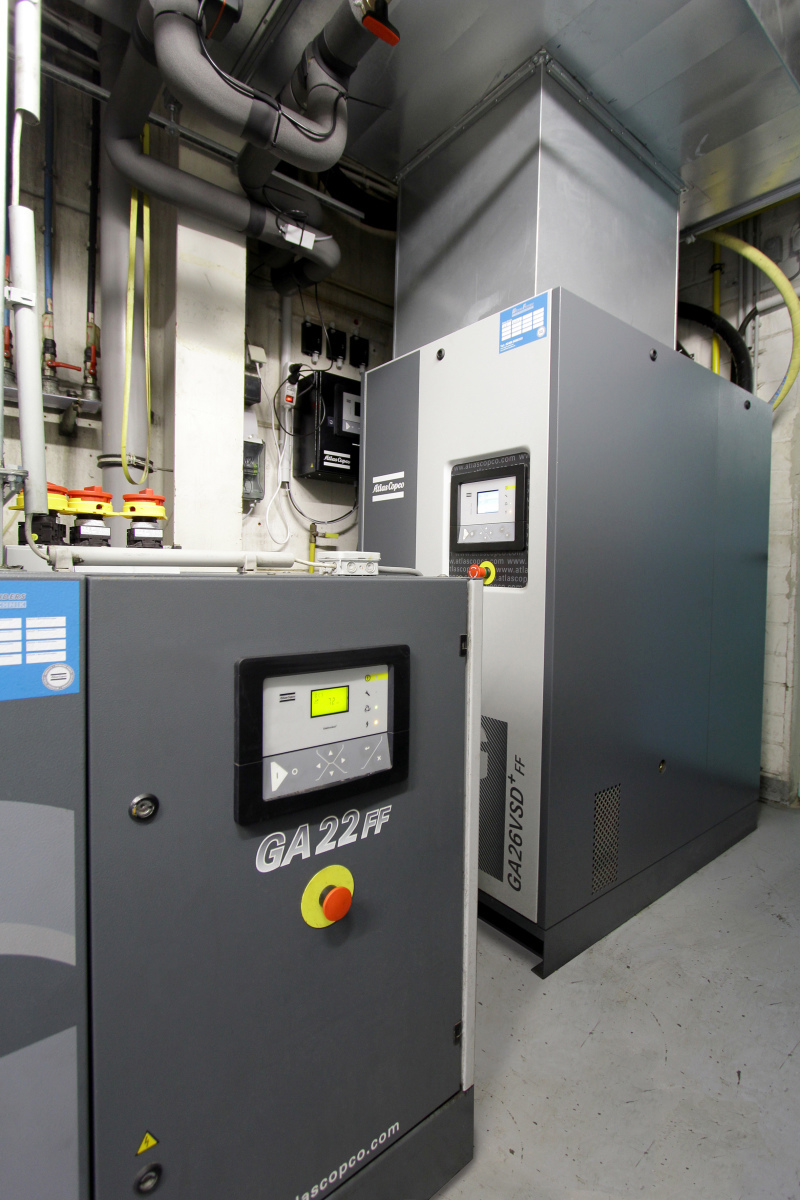

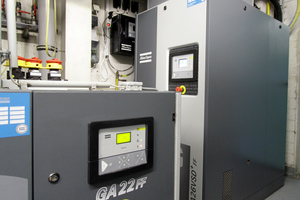

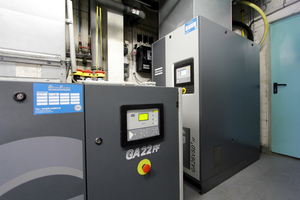

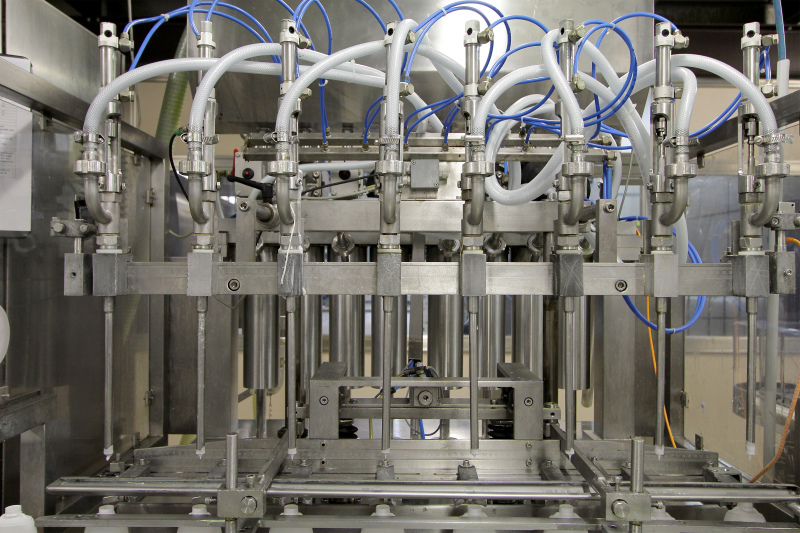

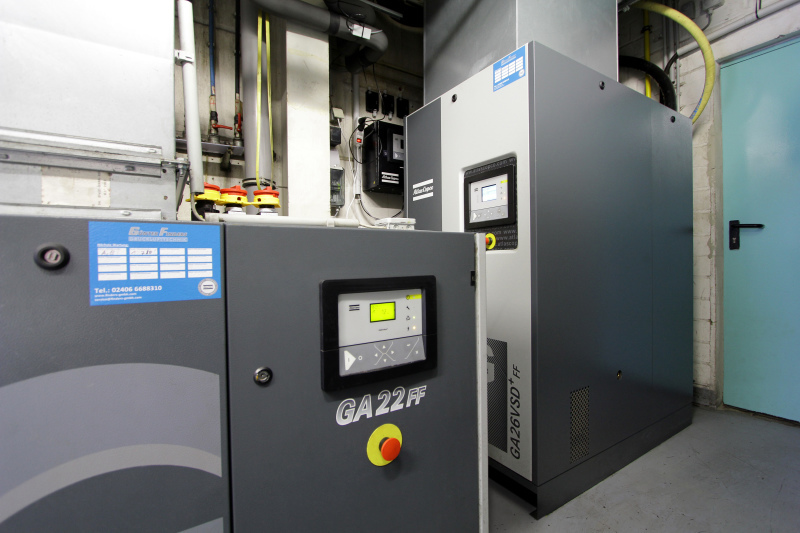

Um mit der Produktion Schritt zu halten und so energieeffizient wie möglich zu fertigen, hat Beromin in Baesweiler und Alsdorf die Druckluftversorgung mithilfe von Atlas-Copco-Technik auf den neuesten Stand gebracht. Druckluft wird von den Ventilen der Abfüll- und Verschließanlagen benötigt, ebenso als Medium in der Ansatzbereitung. 2011 kaufte man für den Standort in Baesweiler einen neuen „GA 22 FF“ – einen öleingespritzten Schraubenkompressor mit 22 kW Motorleistung und fester Drehzahl. 2015 nahm Beromin einen drehzahlgeregelten Kompressor mit in die Station, im Tausch gegen eine alte Maschine ohne Drehzahlregelung. Dieser neue Atlas-Copco-Kompressor hat die Typenbezeichnung „GA 26 VSD⁺ FF“. Das „VSD“ steht für die Variabilität der Motorendrehzahl: Diese passt sich – und damit den Volumenstrom – exakt an den Bedarf aller angeschlossenen Verbraucher an. Das „+“ steht für die neueste Technologie von Atlas Copco: Die Modelle kamen erst vor kurzem auf den Markt und sind noch effizienter als die Vorgängergeneration. Laut Atlas Copco ergeben sich in der Regel Stromersparnisse zwischen 35 und 50 % im Vergleich zu den meisten Volllast-Leerlauf-Kompressoren. Das „FF“ im Namen („Full Feature“) wiederum signalisiert, dass der Hersteller bereits ab Werk einen Kältetrockner sowie Druckluftfilter, Kondensattrenner und -ableiter in das Plug-and-play-Kompressorgehäuse integriert hat. Eingebaut sind bei den neuen Maschinen zudem alle Komponenten für eine Wärmerückgewinnung, so dass sich diese leicht umsetzen lässt.

70 % der Wärme zurückgewonnen

Die Kompressionswärme zurückzugewinnen und damit die Heizung zu unterstützen, war für Jürgen Sossong von Anfang an selbstverständlich. „Wir nutzen über 70 % der Wärme“, sagt er, „nur in einem sehr kalten Winter muss die Heizung noch zusätzlich einspringen.“ Doch der technische Projektleiter wollte mehr: Er wollte die zurückgewonnene Verdichtungswärme in einen Warmwassertank speisen, um das Spülwasser für seine Prozesse möglichst energiesparend zu erzeugen. Denn vor Produktwechseln, wenn zum Beispiel statt gelbem Shampoo ein rotes produziert werden soll, müssen die Anlagen mit 50 °C warmem Wasser gespült werden. Das kann je nach Losgröße mal nach acht Stunden, mal erst nach vier Tagen der Fall sein. Beromin verfügt in Baesweiler über fünf Linien für Lose bis zu 33.000 Flaschen binnen zwei Schichten. Im Schnitt wird also mehrere Male täglich gespült: „Der Bedarf an warmem Wasser ist in der Produktion damit kontinuierlich vorhanden“, sagt Jürgen Sossong.

Zusammen mit Sven André Reinartz, dem Vertriebsleiter des autorisierten Atlas-Copco-Vertriebspartners Günter Finders GmbH in Herzogenrath, wurde die Idee im Sommer 2015 umgesetzt. Atlas Copco bietet für solche Zwecke ein sogenanntes Thermo-Kit als Zusatzausrüstung an. Das Paket besteht aus Wärmespeicher, Pumpe, Steuerung und Installationszubehör. Es eignet sich für Anwender mit Zentralheizung, die Bedarf an 50 bis 70 °C warmem Wasser haben. „Mit dem Thermo-Kit kann man die Energie von einer Stunde Volllastbetrieb aufnehmen und speichern“, weiß Sven André Reinartz. „Das Wasser bleibt dann bis zu 24 h warm.“ Die Heizungsregelung müsse bei der Installation, die binnen weniger Stunden erledigt ist, nicht geändert werden.

Warmwasserspeicher für 400 l

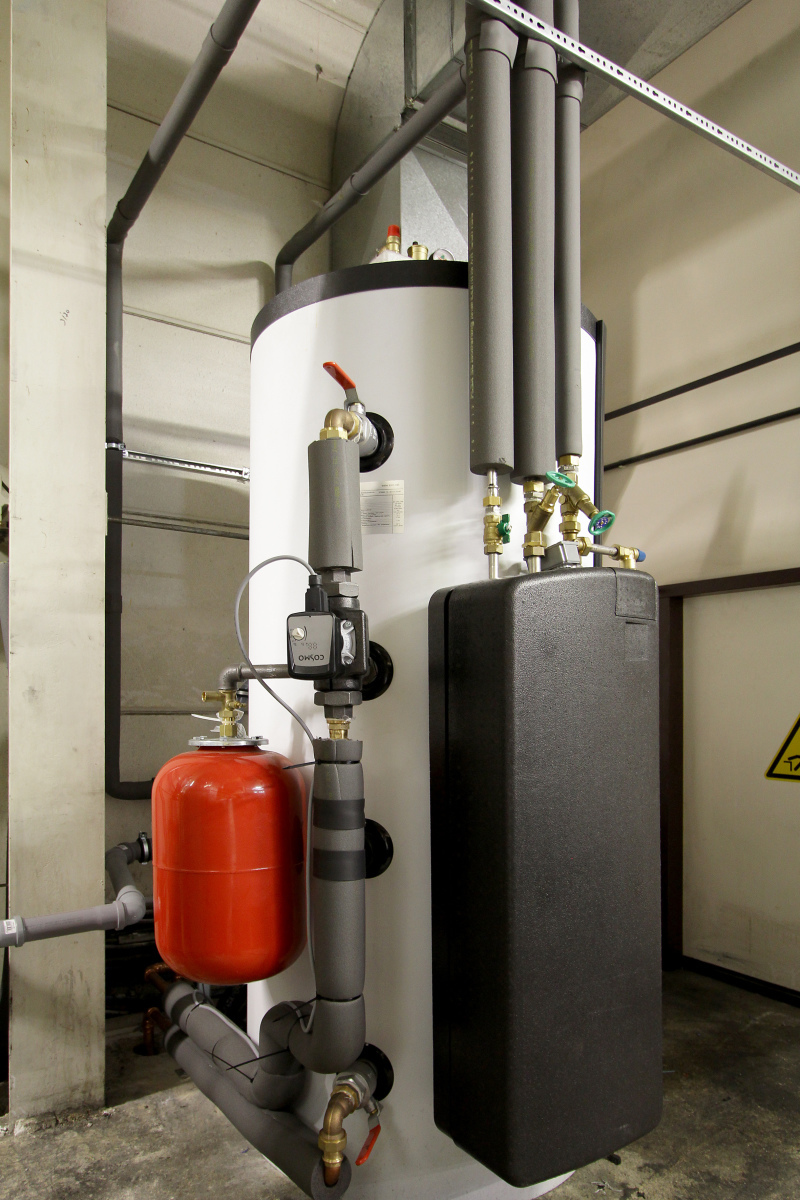

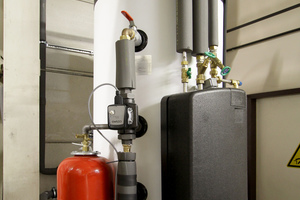

Sossong und Reinartz entschieden sich für einen 400-l-Speicher mit Wärmetauscher; alternativ stellt Atlas Copco auch einen 800-l-Speicher zur Verfügung. Nachdem der alte Kompressor herausgeholt und der neue in die Station integriert worden war, wurde der Speicher direkt oberhalb des Raumes aufgestellt, eine Etage über den Kompressoren. Die Günter Finders GmbH dämmte den Behälter, montierte alle Rohre und die Steuerung und schloss den Speicher wasserseitig an.

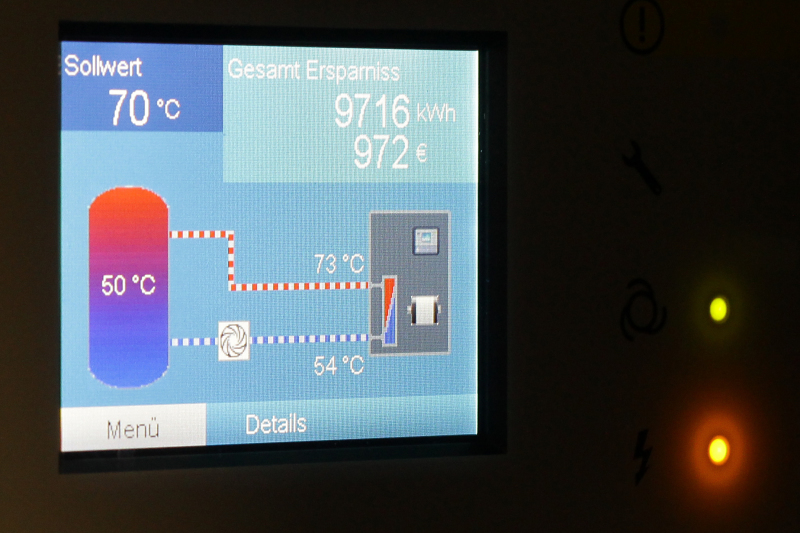

Die Steuerung zeigt die Installation auf einem Farbdisplay verständlich an. Sie kommuniziert mit dem Kompressor, holt von diesem zum Beispiel den Betriebszustand und die Öltemperatur ein. Nach einem Vergleich mit der Temperatur im Wasserspeicher wird die Pumpe an- oder abgeschaltet, um mit der Verdichtungswärme den Heizkreislauf zu unterstützen oder das Spülwasser anzuwärmen.

Spülwasser plus Heizungsunterstützung

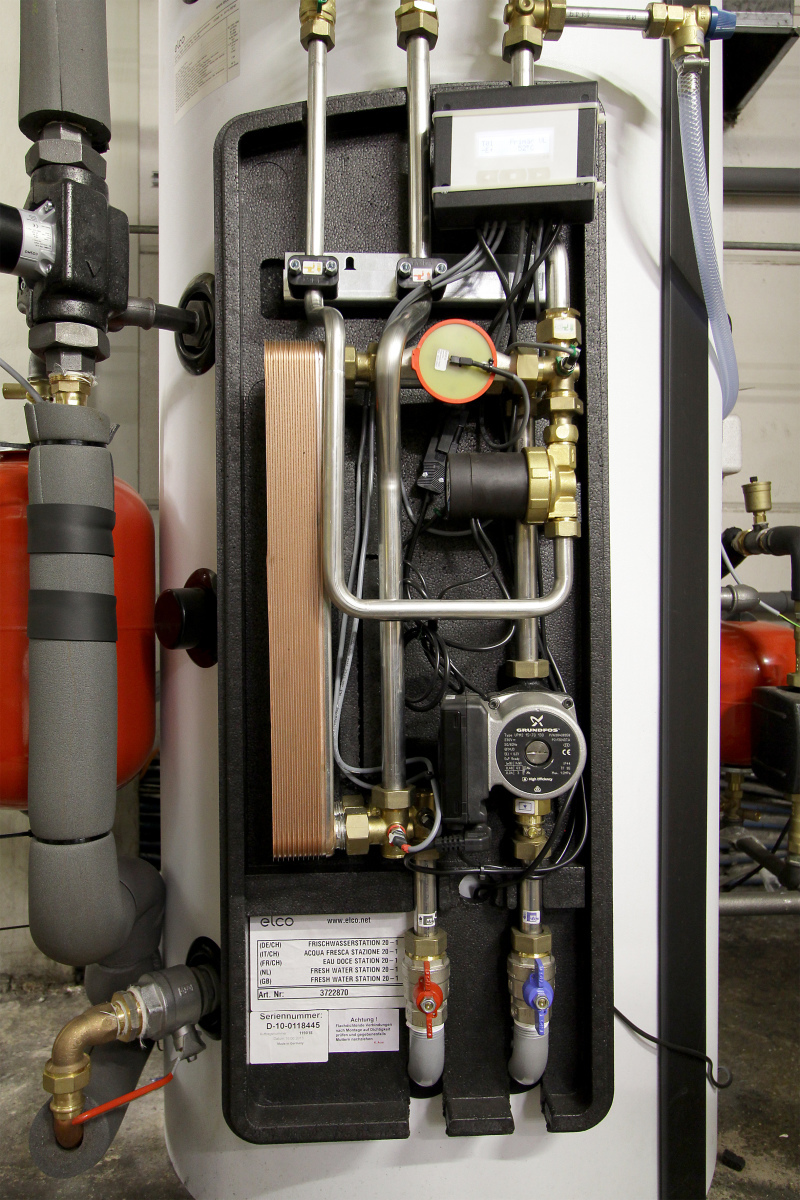

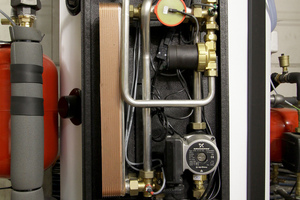

Für die Erwärmung des Spülwassers musste der Speicher um ein Frischwassermodul erweitert werden. Die Günter Finders GmbH setzte dafür ein „FriWa 50“ von Elco ein. Es arbeitet wie ein Durchlauferhitzer und stellt das 50 °C warme Spülwasser bereit. Die Energie bezieht es via Wärmetauscher aus dem Warmwasserspeicher. „Die gesamte Wärmerückgewinnung wird nur dann geschaltet, wenn der Kessel die Wärme auch nutzen kann“, erklärt Sven André Reinartz. Beromin brauchte die Steuerung nur einmal auf die gewünschte Wassertemperatur zu programmieren, in diesem Falle 70 °C.

„Wir haben die Anlage so eingestellt, dass die Warmwasserversorgung Vorrang hat“, erklärt Jürgen Sossong. „Auch die Sozialbereiche versorgen wir damit. Und wenn in den Kompressoren noch mehr Wärme anfällt, geht diese in den Heizungskreislauf.“ Beheizt werden nur Verwaltung und Sozialräume, eine Fläche von etwa 400 m². In den Produktionshallen arbeitet ein eigenständiges Heizsystem, das technisch nicht unterstützt werden kann. Laut Helmut Bacht, Produktmanager bei Atlas Copco in Essen, reicht – als Faustformel – die Kompressionswärme eines 30-kW-Kompressors, um Raumgrößen bis zu 300 m² behaglich zu heizen. Bei Beromin, wo fast immer der 26-kW-Kompressor allein läuft, wird damit nicht nur eine größere Fläche beheizt, sondern vor allem noch rund um die Uhr Spülwasser erwärmt.

Jürgen Sossong ist mit der gesamten Installation sehr zufrieden. Für zukünftige Energieaudits wurden beide Kompressoren bereits auf das Atlas-Copco-Fernwartungssystem SmartLink vorbereitet. „In einer ruhigen Minute wollen wir uns mit dem kontinuierlichen Monitoring befassen“, blickt Sossong voraus. „Dann sind wir auch für die Zertifizierung unseres Energiemanagementsystems nach DIN EN ISO 50001 gewappnet!“
