Sternförmige Verteilung
Die steckbare Elektroinstallation gewinnt zunehmend an Attraktivität, weil sie im Vergleich zur konventionellen Verdrahtung schneller, sicherer und einfacher ist.

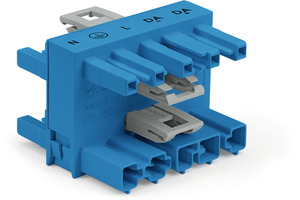

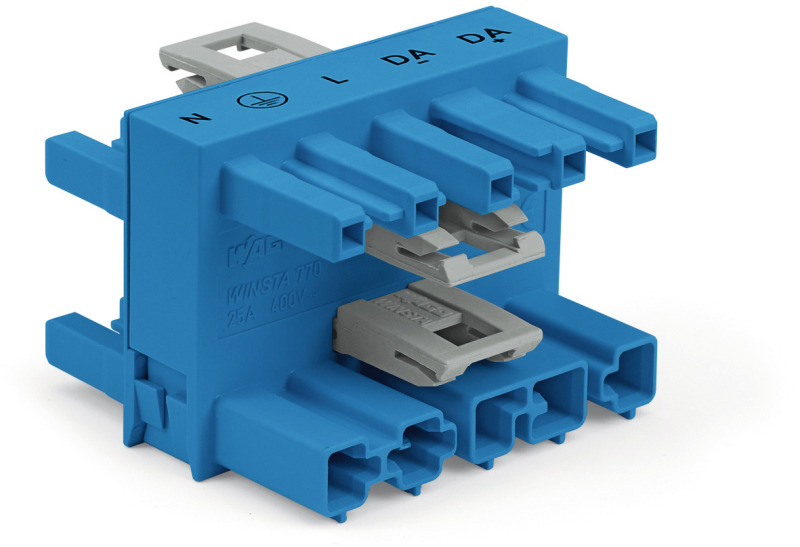

Der 5-polige 3fach-Verteiler der „Winsta-Midi“-Serie ist für die sternförmige Verteilung in einem DALI-Bus gut geeignet. Neben den h-Verteilern mit einem Eingang und zwei Ausgängen gehört auch ein Verteiler mit drei Abgängen zur „Midi“-Serie des „Winsta“-Steckverbindersystems von Wago. Damit können insbesondere DALI-Leuchten, bei denen die Steuersignale und die elektrische Versorgung in einer 5-poligen Zuleitung zusammengefasst sind, noch einfacher verteilt werden. Der blaue 3fach-Verteiler „770-618“ ist in Kodierung I mit der Bedruckung N/PE/L/DA-/DA+ erhältlich; seine Bemessungsspannung beträgt 400 V, der zulässige Nennstrom 25 A.
„Winsta“ ist das Steckverbindersystem von Wago, das optimal für die Anforderungen der Gebäudeinstallation ausgelegt ist. Es bildet die elektrische Schnittstelle von der Energieversorgung und -verteilung bis zu den Verbrauchern und schließt hierbei die Informationstechnik mit ein.
