Systeme für das „Kühlheizen“

Zeitgleiches Heizen und Kühlen funktioniert

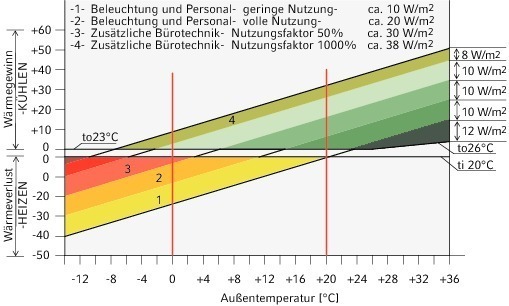

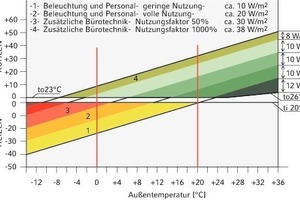

Innere Lasten führen zu KühlbedarfBei höheren inneren Lasten steigt der Kühlbedarf schon bei niedrigen Temperaturen an Quellen: Best GmbH, Isernhagen
Innere Lasten führen zu Kühlbedarf
Bei höheren inneren Lasten steigt der Kühlbedarf schon bei niedrigen Temperaturen an
Quellen: Best GmbH, Isernhagen

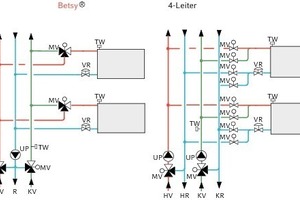

Ausführung als 3-Leiter-SystemDas patentierte 3-Leiter-System wurde von Best für das zeitgleiche Heizen und Kühlen entwickelt; im Vergleich mit einem 4-Leiter-System wird der Aufwand für Verrohrung und Regelung geringer Quelle: Best GmbH, Isernhagen

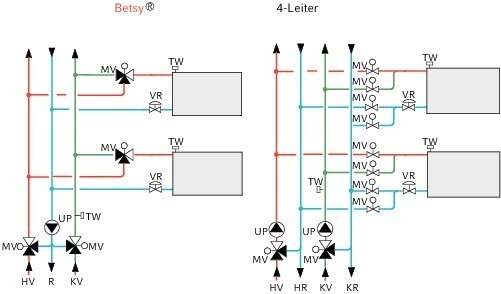

Ausführung als 3-Leiter-System
Das patentierte 3-Leiter-System wurde von Best für das zeitgleiche Heizen und Kühlen entwickelt; im Vergleich mit einem 4-Leiter-System wird der Aufwand für Verrohrung und Regelung geringer
Quelle: Best GmbH, Isernhagen

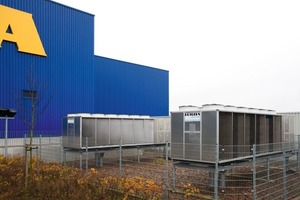

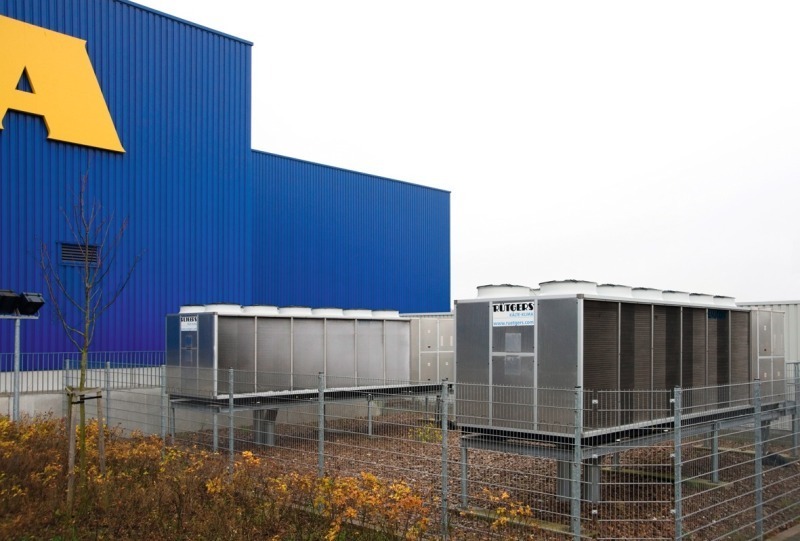

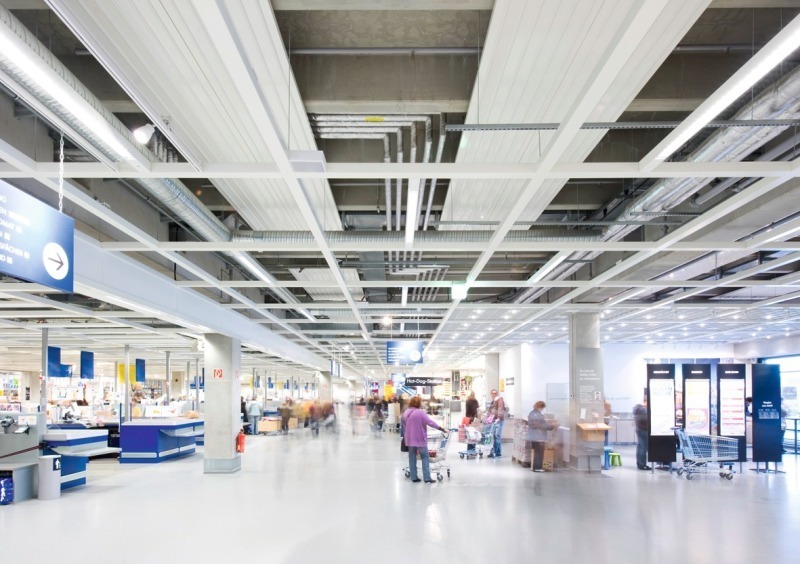

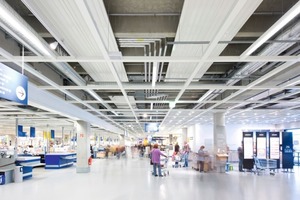

Bild 3: Letztlich unterscheidet sich der IKEA-Markt nur in seinen Dimensionen von einem Einfamilienhaus; die Wärmepumpen stehen hier neben dem Gebäude Fotos: Best GmbH, Isernhagen
Bild 3: Letztlich unterscheidet sich der IKEA-Markt nur in seinen Dimensionen von einem Einfamilienhaus; die Wärmepumpen stehen hier neben dem Gebäude
Fotos: Best GmbH, Isernhagen
Bild 4: Die Heiz-Kühlelemente im Ausgangsbereich Foto: Best GmbH, Isernhagen
Bild 4: Die Heiz-Kühlelemente im Ausgangsbereich
Foto: Best GmbH, Isernhagen

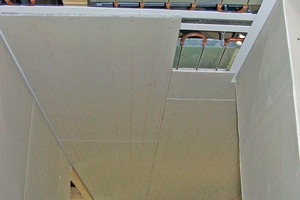

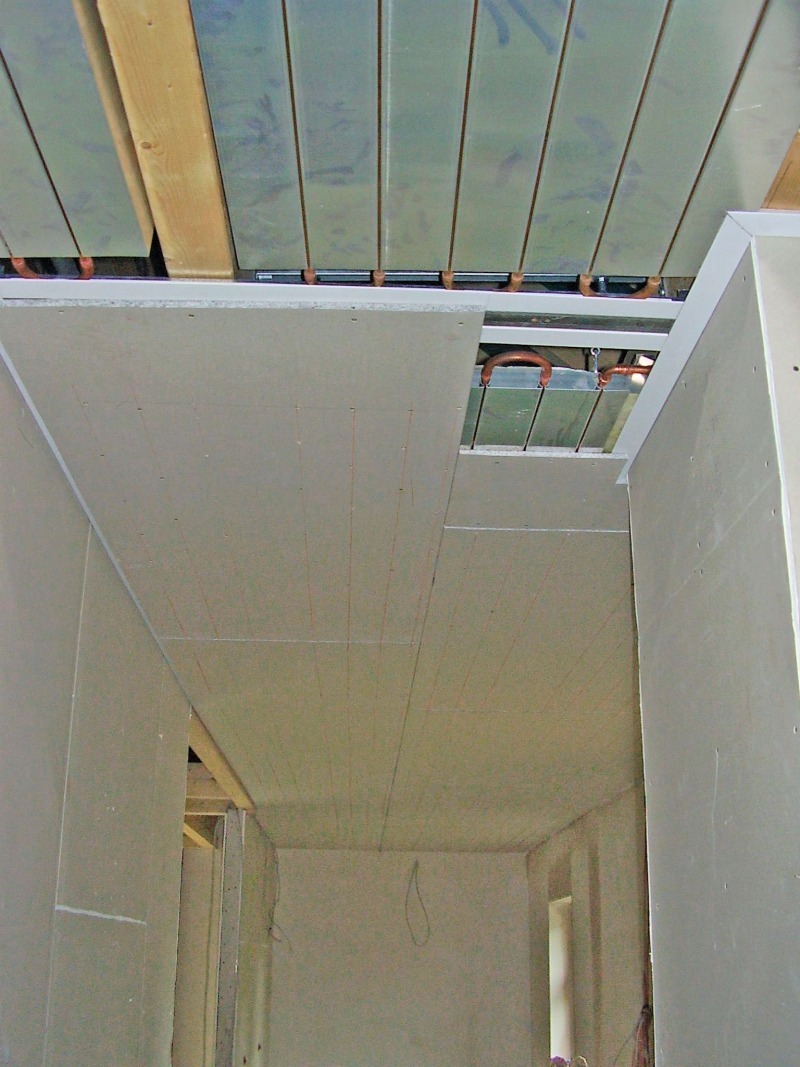

Bild 5: Hinter den Rigipsplatten befinden sich die Heiz-Kühlelemente, hier die Montage im Flur Fotos: Best GmbH, Isernhagen
Bild 5: Hinter den Rigipsplatten befinden sich die Heiz-Kühlelemente, hier die Montage im Flur
Fotos: Best GmbH, Isernhagen

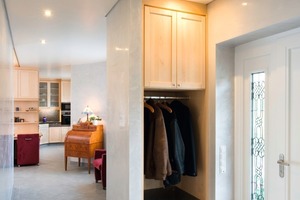

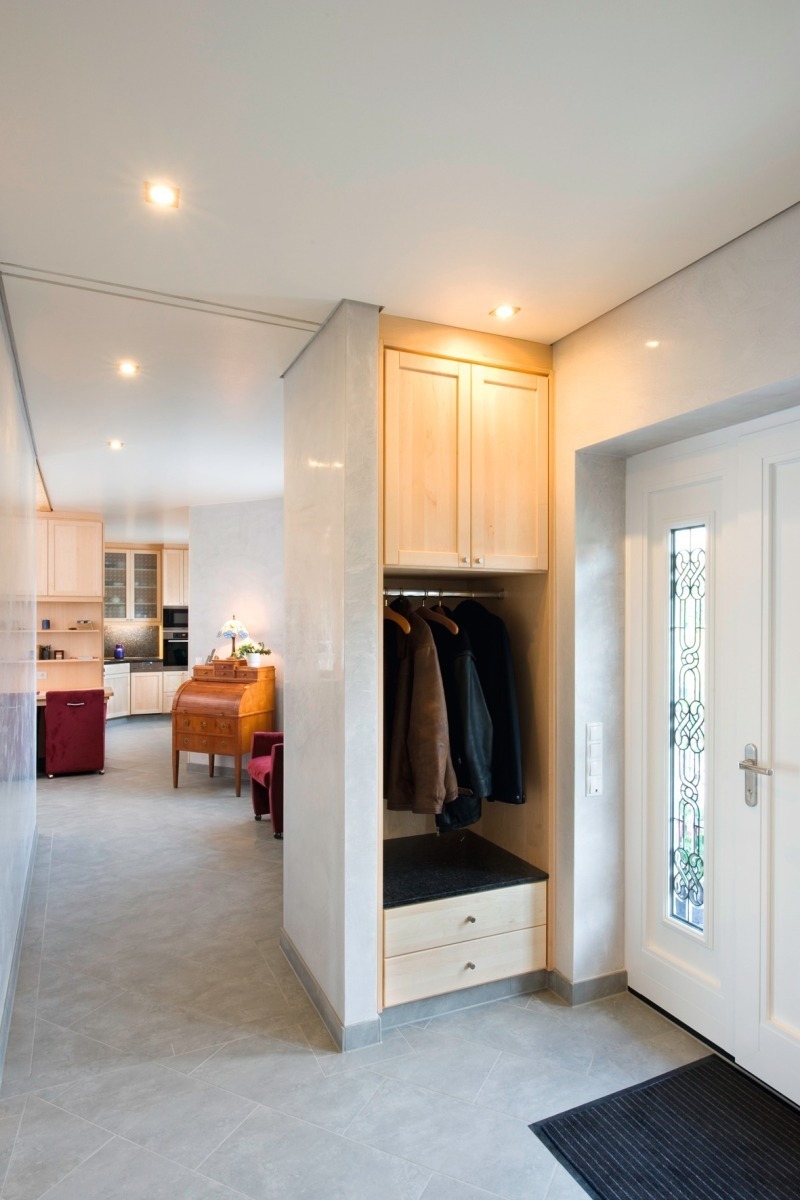

Bild 6: Nach der Fertigstellung des Flurs: Die Gestaltung lässt nicht auf den ersten Blick erkennen, wie hier die Wärmeverteilung bzw. Kühlung vonstatten geht Foto: Best GmbH, Isernhagen
Bild 6: Nach der Fertigstellung des Flurs: Die Gestaltung lässt nicht auf den ersten Blick erkennen, wie hier die Wärmeverteilung bzw. Kühlung vonstatten geht
Foto: Best GmbH, Isernhagen

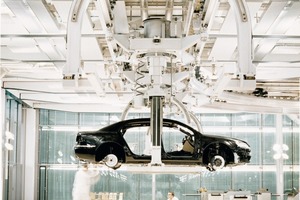

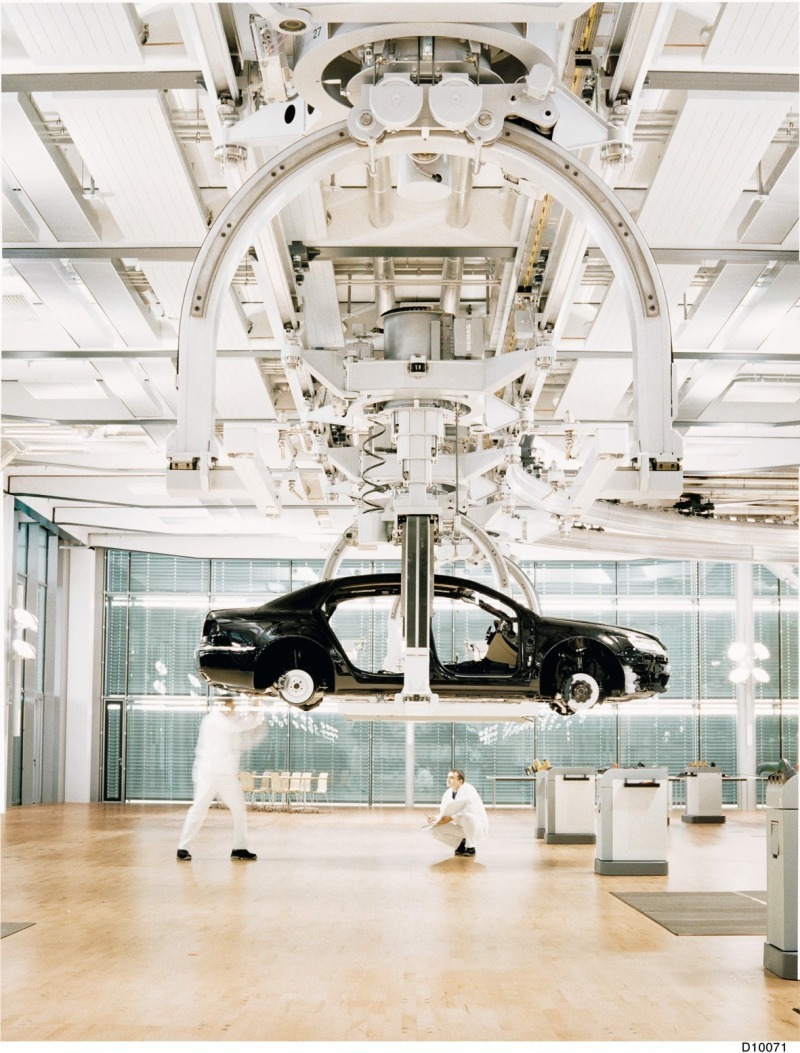

Bild 7: Auch in der Gläsernen Manufaktur in Dresden setzte man auf das zeitgleiche Heizen und Kühlen Foto: VW-Archiv
Bild 7: Auch in der Gläsernen Manufaktur in Dresden setzte man auf das zeitgleiche Heizen und Kühlen
Foto: VW-Archiv

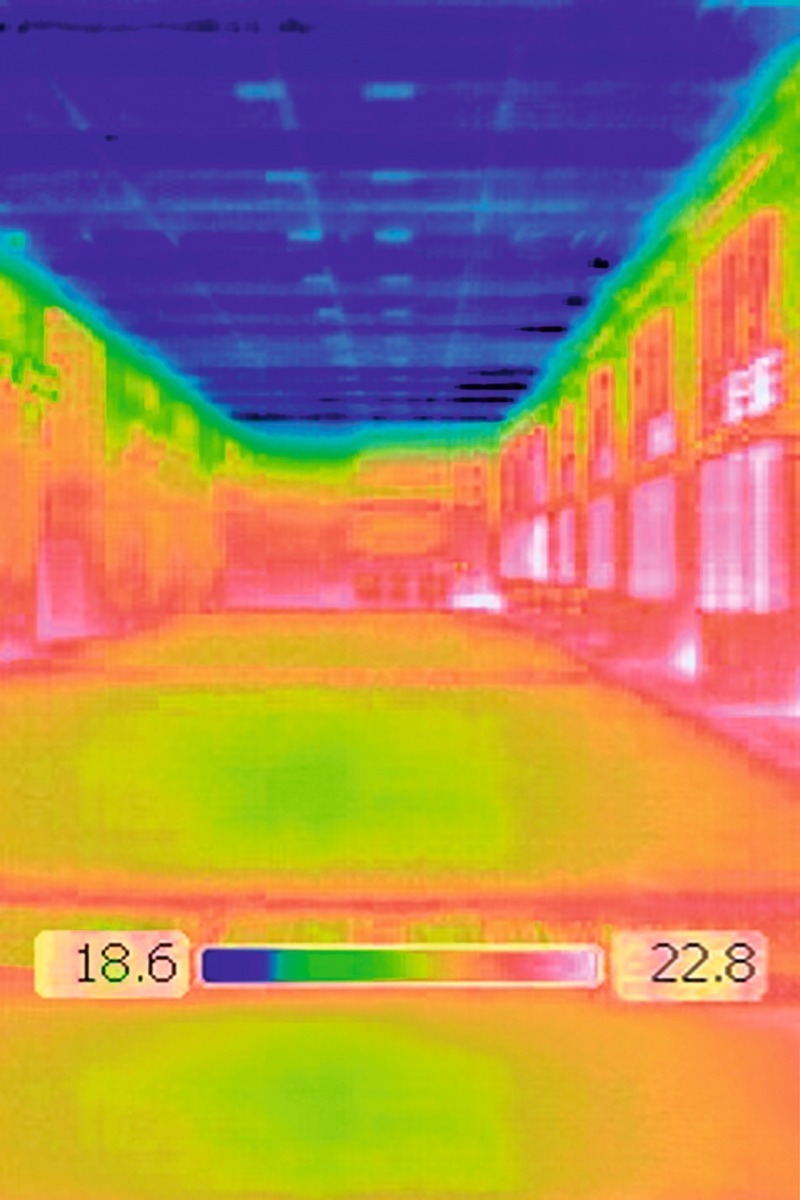

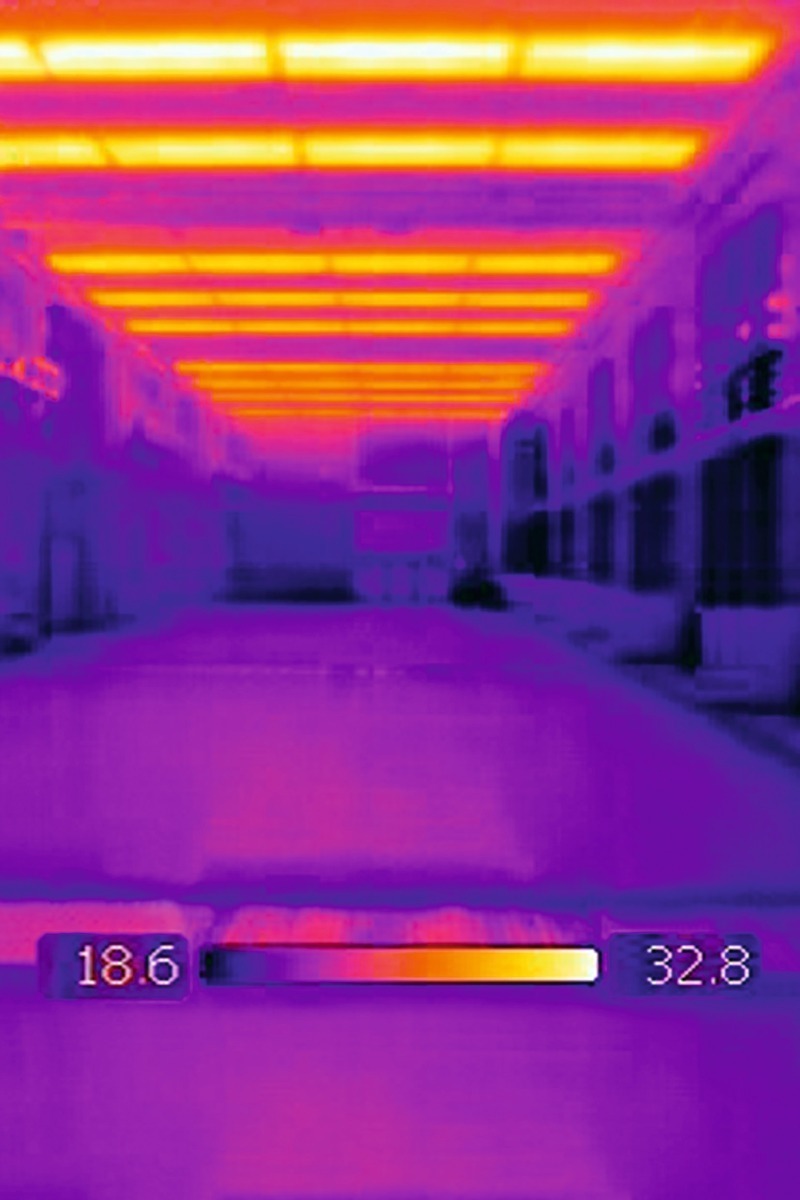

Bild 8: Die Temperaturschichtung lässt sich anhand der Wärmebildaufnahmen dokumentieren, ... Fotos: Best GmbH, Isernhagen
Bild 8: Die Temperaturschichtung lässt sich anhand der Wärmebildaufnahmen dokumentieren, ...
Fotos: Best GmbH, Isernhagen

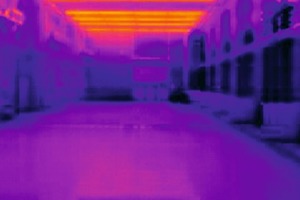

... sowohl für das Heizen (links)als auch für das Kühlen Foto: Best GmbH, Isernhagen
... sowohl für das Heizen (links)als auch für das Kühlen
Foto: Best GmbH, Isernhagen

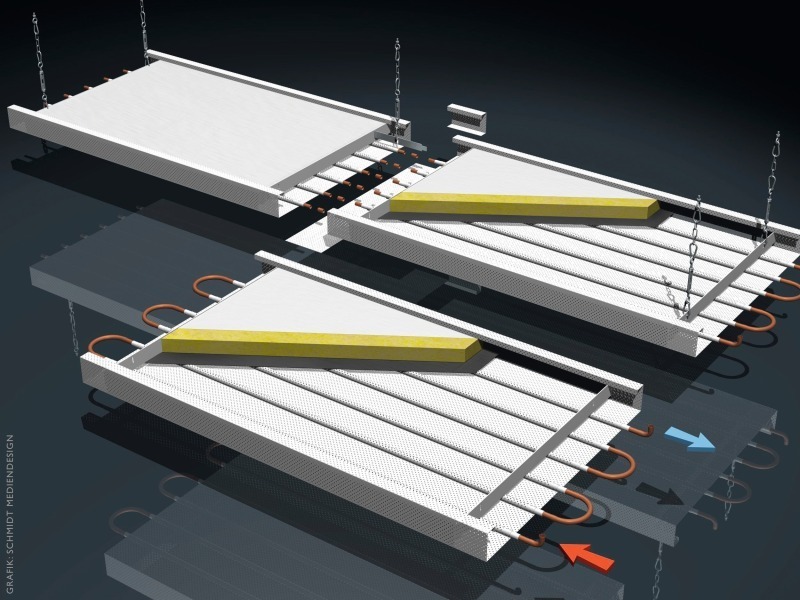

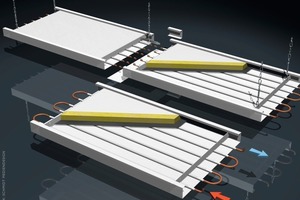

Bild 9: Die Heiz-Kühlelemente bestehen aus Kupferrohr und Aluminiumblech, die formschlüssig im Raster von 100 mm verpresst werden; je nach Einsatzbereich wird eine Dämmschicht eingelegt Foto: Best GmbH, Isernhagen
Bild 9: Die Heiz-Kühlelemente bestehen aus Kupferrohr und Aluminiumblech, die formschlüssig im Raster von 100 mm verpresst werden; je nach Einsatzbereich wird eine Dämmschicht eingelegt
Foto: Best GmbH, Isernhagen

Der möglichst effiziente Energieeinsatz gilt als Merkmal moderner Gebäude und unterliegt strengen gesetzlichen Anforderungen. Dabei ist nicht nur die Bauweise, sondern auch die gesamte Nutzungszeit von Bedeutung. Immerhin entfallen rund 70 bis 80 % der Lebenszykluskosten auf die Zeit nach der Fertigstellung. Heiz- und Kühlstrahlflächen zum zeitgleichen Heizen und Kühlen können den Wunsch nach Wirtschaftlichkeit dauerhaft unterstützen.

Die Vorgaben für neue Gebäude sind hinsichtlich des Energieverbrauchs streng. Je weniger geheizt werden muss, umso besser. Optimal gelingt dies mit einer effizienten, dichten Bauweise in Verbindung mit leistungsfähiger Haustechnik. Auf diese Weise sind dauerhaft geringe Betriebskosten sichergestellt. Einem Bestandteil kommt in diesem Zusammenhang ein besonderer Stellenwert zu – der Heiz- und Kühlstrahlfläche. Sie hält, was der Name verspricht – sie kann sowohl heizen als auch kühlen.

Um diese Leistung entsprechend einordnen zu können, ist zunächst ein Blick auf die Nutzung und die Ansprüche in...
