Dichtheitsklassen von RLT-Anlagen

Die Dichtheit der Anlage ist ein wichtiger Faktor, der bei Auslegung und Auswahl von Klimageräten berücksichtigt werden muss. Dies gilt nicht nur für die Außenhülle der zentralen RLT-Geräte, sondern auch für das Kanalsystem, über das die Luft in einem Gebäude verteilt und wieder rückgeführt wird. Um Anlagen hierbei grundsätzlich vergleichen zu können wurden Klassifizierungen eingeführt, die nach festgelegten Prüfverfahren ermittelt werden.

Leckagen

Leckagen bzw. Undichtigkeiten von RLT-Anlagen führen bei Abnahmen oder während des Betriebs immer wieder gerne zu lebhaften Diskussionen. Oft besteht die Vorstellung, dass Lüftungsgeräte hundertprozentig dicht sein müssen und keinerlei Luft aus Kanalsystem oder Lüftungsgerät verloren gehen darf. Das wäre zwar ein optimaler Zustand, ist in der Praxis jedoch nicht umsetzbar und realistisch. Dasselbe gilt natürlich auch für das Ansaugen von Umgebungsluft in Bauteile, die mit Unterdruck beaufschlagt sind.

Dichtheit des Gerätegehäuses

Die mechanischen Eigenschaften von Lüftungsanlagen und deren Prüfung sind in der DIN EN 1886 definiert. Neben der Luftdichtheit sind auch Prüfkriterien für die mechanische Festigkeit, die Filter-Bypass-Leckage, Wärmedurchgang und -brücken und die Schalldämmung enthalten. Prüfungen werden an sogenannten Modelboxen durchgeführt oder zu speziellen Einstufungen an einem realen Gehäuse. In den Unterlagen muss ersichtlich sein, ob die Prüfung an der Modelbox (Kennzeichnung M) oder am realen Gerät durchgeführt wurde (Kennzeichnung R). Als Modelbox versteht man ein Gehäuse, das mit demselben Konstruktions- und Montageverfahren hergestellt wurde, welches der Produzent in seiner normalen Fertigung anwendet. Die Modelbox repräsentiert damit eine Gerätebaureihe des Herstellers.

Bei der Einstufung der Luftdichtigkeit des Gehäuses werden zwei Anwendungsfälle unterschieden:

• Geräte, die unter Unterdruck betrieben werden,
• Geräte, die sowohl bei Unterdruck als auch bei Überdruck betrieben werden.

Geräte, die unter Unterdruck betrieben werden

Die Leckluftrate wird hierbei bei einem Unterdruck von 400 Pa ermittelt. Die Einteilung der Gehäuse erfolgt in Dichtheitsklassen (siehe Tabelle 1).

Der zulässige Wert hängt von der Filterklasse der verwendeten Filter ab, falls nichts anderes angegeben ist. Bei mehreren Filterstufen ist die höchste Klasse maßgeblich.

Anzumerken ist, dass in Tabelle 1 noch die alten Filterklassen nach EN779 angegeben sind. Diese wurden von der neuen Klassifizierung nach DIN EN ISO 16890 abgelöst, was jedoch noch nicht Einzug in die DIN EN 1886 gefunden hat. In Tabelle 1 wurden die aktuellen Klassen entsprechend hinzugefügt.

Falls Geräte mit einem von 400 Pa abweichenden Druck geprüft werden, müssen die Leckluftraten entsprechend umgerechnet werden. Zur Umrechnung ist folgende Formel anzuwenden:

wobei:

f_m = bei tatsächlichem Prüfdruck gemessene Leckluftrate

f₄₀₀ = errechnete Leckluftrate für einen Prüfdruck von 400Pa

Geräte mit Bauteilen, die in Überdruck betrieben werden

Baueinheiten, die in Überdruck betrieben werden und bei denen der Betriebsdruck unmittelbar nach dem Ventilator mehr als 250 Pa beträgt, müssen getrennt vom Rest des Gerätes geprüft werden. Ansonsten ist die Unterdruckprüfung ausreichend. Der Prüfdruck entspricht dem beim Betrieb maximalen Überdruck, muss jedoch mindestens 700 Pa betragen.

Die Leckluftrate bei einem Überdruck von 700 Pa wird ebenfalls den Dichtheitsklassen zugeordnet.

Auch bei der Prüfung in Überdruck müssen die Leckluftraten auf den Prüfdruck von 700Pa umgerechnet werden, wenn der Prüfdruck davon abweicht. Die Formel dazu lautet:

Anforderung an RLT-Anlagen

In der RLT-Richtlinie 01 sind die allgemeinen Anforderungen an RLT-Anlagen zusammengefasst. Als Anforderung zur Leckage des Gehäuses wird darin auf die VDI 3803 Blatt 1 verwiesen. Darin ist vorgegeben, dass die Gehäuseleckage die Klasse L3 nach DIN EN 1886 nicht überschreiten darf. Bei erhöhten Anforderungen muss die Klasse L2 angewendet werden. Dabei ist jedoch darauf zu achten, dass die Gesamtleckage maximal 2 % des Nennvolumenstroms betragen soll.

Zusammengefasst bedeutet dies, dass bei RLT-Geräten durchaus eine gewisse Leckage vorhanden sein darf, ohne dass dies einen Mangel darstellt. Bei normalen Anlagen ist die Dichtheitsklasse L3 zulässig. Wenn man bei einer Anlage mit 20.000 m³/h die 2 %-Regel ansetzt, sind Verluste von immerhin bis zu 400 m³/h im zulässigen Rahmen. Dies kann am Gerät durchaus spürbar sein, sei es durch Geräusche oder das Spüren eines Luftzugs an einer Austrittsstelle. Oder aber auch durch Gerüche, wenn die Umgebungsluft entsprechend belastet ist. Deshalb ist es ratsam, Lüftungsanlagen mit möglichst wenig Leckageverlusten einzusetzen, speziell bei besonders sensiblen Anwendungen und auch in Hinsicht auf Energieverlusten und damit verbundenen Betriebskosten. Bei der Auswahl von RLT-Geräten sollte daher auf die Herstellerangaben bezüglich der Dichtheit geachtet werden.

Bei den Klimageräten von der Wolf GmbH beispielsweise sind sowohl die Geräte der modularen Baureihe „KGTop“, der Baureihe „KG Flex“ so wie auch die Kompaktgeräte der C-Baureihe grundsätzlich in Dichtheitsklasse L1 ausgeführt.

Vorteil kompakte Bauweise

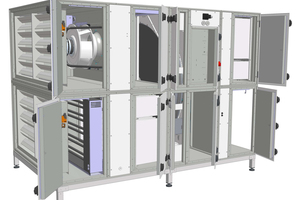

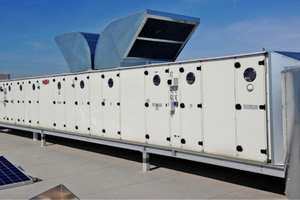

Die gesamte Leckage eines Klimagerätes ist abhängig von der Fläche des umgebenden Gehäuses. Je mehr Fläche, desto mehr Luft geht verloren bzw. wird aus der Umgebung angesaugt. Daher sind auch die Energieverluste entsprechend größer. Möglichst kompakt gebaute Geräte haben daher in dieser Hinsicht Vorteile.  Dies lässt sich anhand eines Gerätes der Kompaktklasse CRL von Wolf zeigen. Dessen Nennluftmenge beträgt 13.500 m³/h. Die umgebende Fläche umfasst je Zug ca. 15 m². Die Fläche zwischen Zu- und Abluftzug ist dabei aufgrund ausgleichender Verhältnisse nicht berücksichtigt.

Durch die Anordnung der Ventilatoren teilt sich die Fläche in Über- und Unterdruck je Zug folgendermaßen auf:

• Unterdruck: 11,5m²
• Überdruck: 3,5m²

Bei der geforderten Dichtheitsklasse L3 ergibt sich im Unterdruck eine Leckage von 56,88 m³/h, was 0,42 % der Nennluftmenge entspricht. Im Überdruck ergibt sich dank der sehr geringen Fläche eine Undichtigkeit von 24 m³/h bzw. 0,18 %. Die Grenze von 2 % wird dabei bereits deutlich unterschritten.

Bei der besten Dichtheitsklasse L1, die bei diesem Gerät erreicht wird, verringern sich die Werte noch einmal deutlich auf 6,21 m³/h (0,05 %) bei Unterdruck und 2,8m³/h (0,02 %) in Überdruck. Hier kann man im Grunde von einem absolut dichten Gerät sprechen.

Anhand dieses Beispiels ist zum einen der Vorteil einer möglichst kompakten Bauweise zu erkennen. Zum zweiten ist der deutliche Unterschied zwischen der Mindestanforderung von Dichtheitsklasse L3 und einer möglichen Dichtheitsklasse L1 zu sehen. Aus energetischer und hygienischer Sicht sind daher Geräte in Ausführung L1 klar zu bevorzugen. Allerdings kann nicht bei jeder Anwendung ein Kompaktgerät eingesetzt werden. Da die Fläche des Gehäuses jedoch eine entscheidende Rolle spielt, muss mehr Augenmerk auf die Dichtheitsklasse gelegt werden, je größer ein Gerät ist.

Dichtheit des Kanalsystems

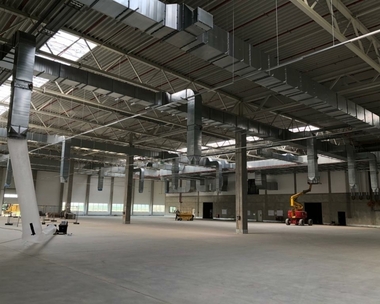

Ein Lüftungssystem besteht nicht nur aus dem zentralen Lüftungsgerät. Verteilung und Rückführung der Luft erfolgen über ein mehr oder weniger komplexes und verzweigtes Kanalsystem. Dieses Kanalsystem hat daher eine große Bedeutung in Hinsicht Luftverluste oder Ansaugen von Fremdluft aus der Umgebung. Ein zentrales Lüftungsgerät mit sehr guter Dichtheitsklasse nützt nicht viel, wenn das Kanalsystem signifikante Leckagen aufweist. Daher ist auf das Gesamtsystem zu achten.

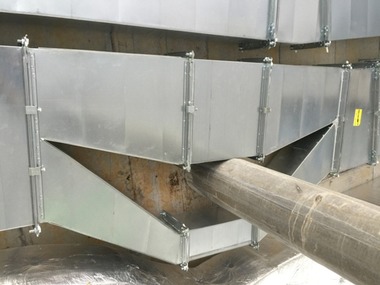

Die Anforderungen an die Dichtheit für rechteckige Luftleitungen ist in DIN EN 1507 festgelegt, die für runde Luftleitungen in DIN EN 12237. Die beiden Normen gelten jeweils für Luftleitungen aus Blech. In beiden Normen wird eine Einteilung in Luftdichtheitsklassen von A bis D durchgeführt. In DIN EN 16798-3 (Energetische Bewertung von Gebäuden – Lüftung von Nichtwohngebäuden), wird als Mindestdichtheitsklasse für Luftverteilungsanlagen die Klasse B vorgegeben, empfohlen wird jedoch Klasse C. Darin ist neben den Bezeichnungen der Dichtheitsklassen aus DIN EN 1507 und 12237 auch bereits die neue Bezeichnung ATC angegeben.

Der Prüfdruck wird in DIN EN 1507 mit p_test bezeichnet, in DIN EN 12237 mit p_t. Die Klasse D bzw. ATC2 bleibt Luftleitungen für besondere Anwendungen vorbehalten, wodurch Klasse C (ATC 3) den Standard für die normale Anwendung darstellen sollte. Im Gegensatz zu den zentralen Klimageräten, die bereits fertig zusammengebaut ab Werk geliefert werden, muss beim Kanalsystem besonders auf die richtige Verarbeitung vor Ort geachtet werden. Auch bei den Luftleitungen gilt, je mehr Oberfläche, desto mehr Leckage. Darum sollten auch hier unnötige Fläche und damit unnötig lange Kanalstrecken vermieden werden. Hier ist eine gute Planung der Luftstrecken in Koordination mit allen anderen Gewerken ein wichtiger Faktor.
