Fußbodenheizung mit Alu-Leitblech

Die Vorteile einer Flächenheizung sind vielfältig: Freie Nutzung des Raumes, kaum Staub, keine Temperaturspitzen, niedrige Vorlauftemperaturen. Die heutigen Systeme lassen sich am besten mit sparsamen und effektiven Wärmeerzeugern betreiben, wobei sich regenerative Energiequellen besonders gut eignen. Außerdem sind sie je nach Auslegung sowohl im Bestand wie auch im Neubau unkompliziert einzubauen.

Neben Leistung und Kosten ist auch das persönliche Wohl- oder Wärmeempfinden bei der Frage nach dem optimalen Umgebungsklima ein wichtiger Aspekt. Betrachtet man den Raum an sich, spielen Faktoren wie die Temperatur der Umschließungsflächen, die Luftverteilung innerhalb des Raumes und die Wärmequelle eine entscheidende Rolle. Geht man von einer Idealheizung aus, bei der etwa Temperaturdifferenzen der verschiedenen Raumoberflächen weniger als 5 K betragen sollten, kommt die Strahlungsasymmetrie der Fußbodenheizung dem Modell am nächsten. Dabei ist auf die Grenzwerte der Oberflächentemperierung gemäß DIN EN 1264 zu achten.

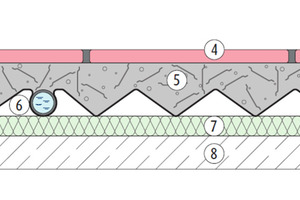

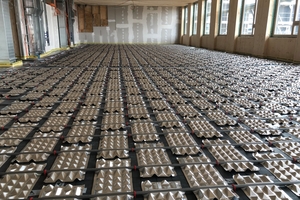

Die Firma Pyd Thermosysteme aus Bischofswiesen hat die Vorteile der Flächenheizung verfeinert. Das patentierte Alu-Leitblech samt Pyramidenprägung und spezieller Rohrrillenformung für einen optimalen Systemrohrkontakt verbessert den Wärmeübergang erheblich. Die Wärmeleitfähigkeit von Estrich beträgt 1,5 W/m K, von Aluminium 200 W/m K. Aluminium leitet Wärme demnach 133-mal besser. Zusätzlich vergrößert die Pyramidenprägung die Abgabefläche für Wärme in den Estrich um weitere 30 % gegenüber einer glatten Fläche und garantiert so mit seiner zu Standardsystemen insgesamt rund 280 % größeren aktiven Fläche eine gleichmäßigere Wärmeübergabe in den Raum. Ein positiver Nebeneffekt: Durch die Prägung kann bis zu 10 % Estrich- oder Putzmaterial eingespart werden. Außerdem haben die Leitbleche durch deren Hohlraumprägung einen weiteren Dämmeffekt.

Niedrigere Vorlauftemperaturen bei gleicher Heizleistung

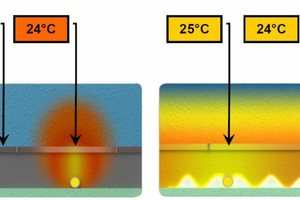

Die bespielhafte Wärmeverteilung bei 50 W/m² und 20 °C Raumtemperatur beträgt beim Pyd-System durchschnittlich 24 bis 25 °C. Bei Standardsystemen sind diese Temperaturen höher, was sich nachteilig auf Effizienz und Wohlempfinden auswirkt. Während in Verteilernähe sehr hohe Temperaturen gemessen werden, sinken diese im weiteren Verlauf ab. Unangenehme Spitzen sind deutlich fühlbar. Die Forderung nach einer gleichmäßigen Wärmeleitung wird nur bedingt erfüllt und damit sinkt auch der Wohlfühlfaktor. Die Alu-Leitbleche dagegen bewirken eine gleichmäßigere Temperaturverteilung: Die Differenz zwischen minimaler und maximaler Oberflächentemperatur beträgt in der Regel weniger als 1 °C.

Im Systemvergleich zu Nur-Rohr-Systemen bietet das „Pyd-Alu Floor Nass“ weitere Vorteile. Bei der Verlegung mit Parkett auf Standardestrich (Wärmedurchlasswiderstand von 0,1 m K/W) und Temperaturen von 35/30 °C wird eine Normwärmeleistung von 59 W/m² erreicht. Das entspricht einer Mehrleistung gegenüber der Nur-Rohr-Systeme von durchschnittlich 29 bis 43 % je nach Verlegeabstand. Das Heizen bei minimaler Vorlauftemperatur (30/27 °C) und modifiziertem Stahlfaserestrich zeigt den Unterschied noch deutlicher. Hier erreicht das „Alu Floor Nass“ eine Wärmeleistung von 49 W/m² mit einem Plus von 54 bis 71 % gegenüber dem Nur-Rohr-System.

Bessere Systemdynamik

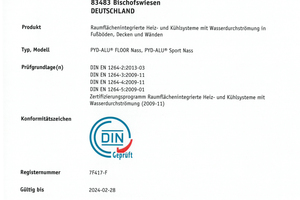

Die kurze Aufheizzeit ist ebenfalls ein Bonus. So benötigt das System bei einer Vorlauftemperatur von 35 °C für die Aufheizung eines Raumes von 17 bis 22 °C nur 34 min. Das entspricht 7 min/K und ist somit durchschnittlich 77 % schneller als ein Nur-Rohr-System. Dies begründet sich in der nach DIN EN 1264 geprüften und zertifizierten höheren spezifischen Heizleistung bzw. der niedriger ermittelten Heizmittelübertemperatur. Durch die Alu-Leitbleche reicht ein Verlegeabstand von 280 mm bei einem PE-RT-Rohr mit 20 mm Durchmesser und der Überdeckung mit 45 mm Zementestrich aus.

Aufgrund der großen Oberfläche der Wärmeverteilerkonstruktion reichen geringe Temperaturdifferenzen zwischen den aktivierten Böden und der Raumluft aus, um große Energiemengen zugfrei und geräuschlos abzuführen. Daher ist es möglich, über Fußböden mit „Pyd-Alu Floor“ auch aktiv zu kühlen. Hierbei kann eine Kühlleistung am Boden von bis zu 55 W/m² erreicht werden.

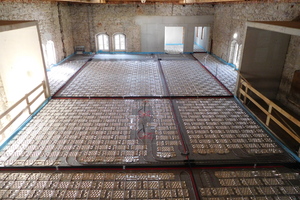

Bei Pyd Flächenheizungen spielt es zudem keine Rolle, von welcher Raumfläche aus die Wärmeübergabe stattfinden soll. Im Programm des Herstellers sind Lösungen für Böden, Wände und Decken, für private Immobilien ebenso wie für öffentliche und industrielle Anwendungen. Die Alu-Leitbleche führen in jedem Fall zu einer gleichmäßigen und flächigen Wärmeabgabe. Niedrige Betriebstemperaturen, kurze Aufheizzeiten und eine hohe Wärmeleistung sparen Zeit und Geld.
