Versuchsanlage macht Elektrolyseur und Wärmepumpe gemeinsam effizient

Die nachhaltige Energiewirtschaft wartet auf den grünen Wasserstoff. Neben Importen braucht es auch effiziente, kostengünstige heimische Elektrolyseure, die aus grünem Strom Wasserstoff erzeugen und die Nebenprodukte Sauerstoff und Wärme wirtschaftlich nutzen. Den Weg dazu möchte die neue Versuchsanlage „LA-SeVe“ in Zittau aufzeigen, die im Rahmen des Projektes „IntegrH2ate“ aufgebaut wird. Nun hat die Stadt die Baugenehmigung erteilt. Die Fertigstellung ist für Anfang 2025 geplant.

„Das ist eine gute Nachricht für das Projekt ‚IntegrH2ate‘ und das Leitprojekt ‚H2Giga‘“, sagt Thomas Emmert von Linde AG, der Gesamtprojekt-Koordinator von „IntegrH2ate“. „Damit werden wir nachweisen, dass die Auskopplung und die effektive Nutzung des Elektrolyseproduktes Wärme die Wirtschaftlichkeit der Elektrolyse verbessert. Mittelfristig wird dies die Umsetzung von Elektrolyseprojekten mit Sektorenkopplung vorantreiben und den Hochlauf der Wasserstoffwirtschaft unterstützen.“

Mehrwert für Wärmenetze

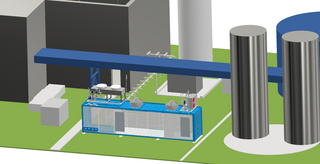

Von der Skizze in die Realität: Das Team vom Fraunhofer IEG wird ihre neuartige Elektrolyseanlage »LA-SeVe« 2025 in Betrieb nehmen.
Bild: Fraunhofer IEG / Tobias Sauerstein

Das Projekt „IntegrH2te“ untersucht die Kopplung zwischen Polymer-Elektrolyt-Membran-(PEM)-Elektrolyse, Wärmepumpe und Wärmenetz. Die Abwärme aus der Elektrolyse soll durch die Wärmepumpe so aufgewertet werden, dass diese als Fernwärme im Versorgungsnetz der Stadt dienen kann. Auch der Sauerstoff aus der Elektrolyse ist bei entsprechender Reinheit eine gefragte Handelsware. Die nun genehmigte Versuchsanlage dient primär der Betriebsoptimierung des innovativen Anlagenkonzeptes und der effizienten Kopplung von Elektrolyseuren und Wärmepumpen bei strom-, wärme- oder wasserstoffgeführter Betriebsweise. Je nachdem, ob der Fokus auf die Nutzung von grünem Überschussstrom, der Einsparung von fossilen Energieträgern oder der optimalen Wasserstoffherstellung liegt, ändern sich Betriebsweise und Betriebsparameter. Mit der Anlage in Zittau prüft das Projektteam nun in der Praxis die Konzepte, die es in den letzten Jahren entwickelt hat.

„Mit unseren Versuchsanlagen schaffen wir eine Test-Infrastruktur, um industrienahe Prozesse zu testen und zu qualifizieren“, sagt Clemens Schneider, Projektleiter am Fraunhofer IEG. „Wir wollen im Technikums-Maßstab erproben, wie sich die Nebenprodukte Wärme und Sauerstoff aus der Elektrolyse bei dynamischer Betriebsweise optimal aufbereiten lassen. Zudem stellt die Versuchsanlage eine Plattform dar, um zukünftig industrienahe Prozesse für Hersteller und Betreiber zu testen und zu qualifizieren, etwa die Methanisierung von Kohlendioxid, geschlossene Kohlestoffkreisläufe, Tests von Verdichtern für Sauerstoff und Wasserstoff sowie Wasserstoff-Brenner und weitere Komponenten zur Nutzung der Haupt- und Nebenprodukte aus der PEM-Elektrolyse.“ Protonenaustauschmembranen oder Polymer-Elektrolyt-Membrane, kurz PEM, dienen in Elektrolyse zur Trennung der beiden Elektroden und lassen nur gezielt Reaktionsprodukte hindurch. PEM-Elektrolyseure besitzen eine gute Teillastfähigkeit und gut Wirkungsgrade. Sie sind unempfindlich gegenüber Lastwechseln. Insofern eignen sie sich besonders für die Produktion von Wasserstoff mit Strom aus volatilen erneuerbaren Quellen.

Abwärme aus Forschungsbetrieb nutzen

Die „Laboranlage Sektorengekoppelte Verwertung der PEM-Elektrolyseprodukte“ (LA-SeVe) wird mit einer Investition von 2,7 Mio. € auf dem Gelände der Stadtwerke Zittau entstehen. Der Elektrolyseur findet in einem Containerraum von rund 12 m Länge und 2,5 m Breite Platz und wird über eine neue Trafostation mit Strom versorgt. Die Wärmepumpe mit einer Leistung von maximal 105 kW (thermisch) bekommt zusammen mit Pufferspeicher, Pumpen und Regelungstechnik eine 5 mal 5 m große Standfläche in einer bestehenden Halle und wird über einen Wasserkreislauf an den Elektrolyseur angebunden. Die Abwärme aus dem Forschungsbetrieb des Elektrolyseurs geht über die Wärmepumpe in das städtische Fernwärmenetz.
