Schlammabscheider

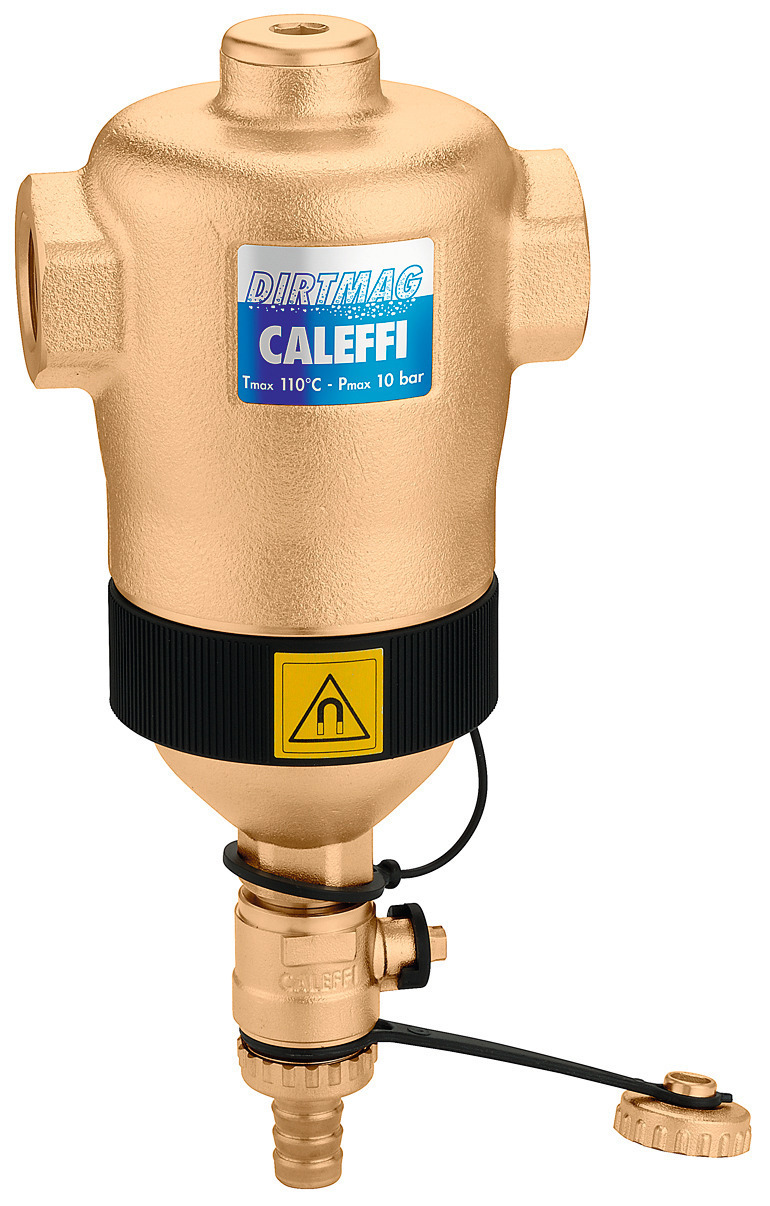

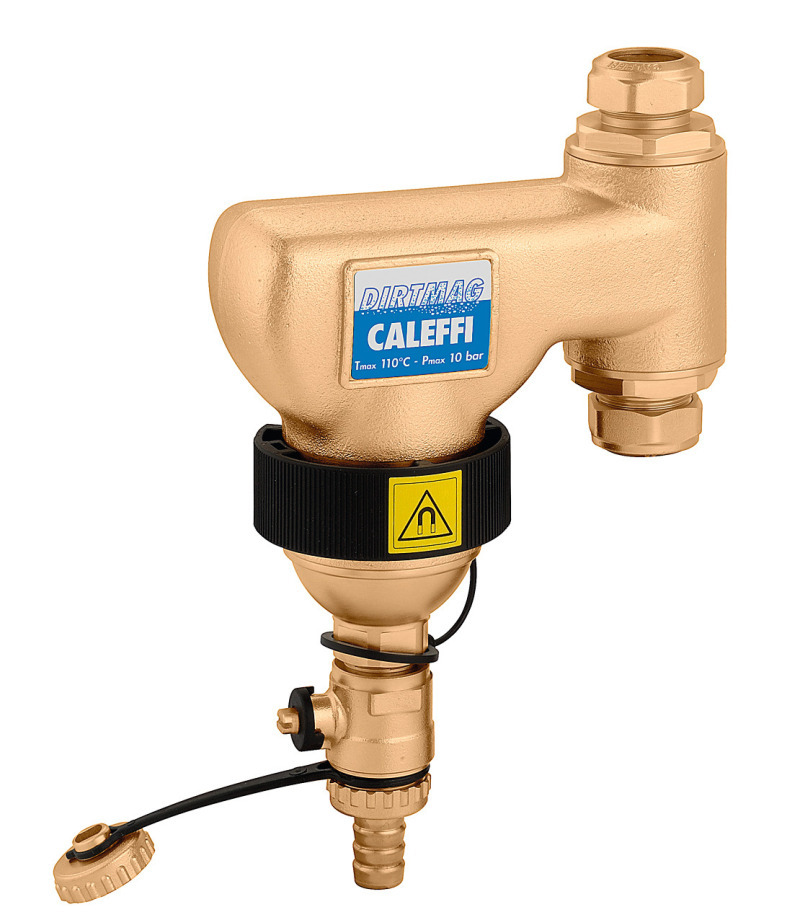

Verschlammte und mit Korrosionspartikeln durchsetzte Träger­medien (Wasser oder Wasser-Glykol-Ge­mische) verschlechtern den Wirkungsgrad von Anlagen und sind oft auch Auslöser von Störungen. Caleffi hat die Schlammabscheider um eine Version mit magnetischer Reinigungswirkung ergänzt. Der „Dirtmag“ scheidet auch eisenhaltige Verunreinigungen ab. Das geschieht ohne Beeinträchtigung der hydraulischen Eigenschaften des Schlammabscheiders.

Die hohe Reinigungsleistung des Abscheiders basiert auf zwei Funktionsprinzipien.

Schmutzpartikel, insbesondere Schlamm, werden in der ersten Stufe über mehrere, radial angeordnete Netzflächen des inneren Elements abgesondert. Dabei wird die Strömungsgeschwindigkeit herabgesetzt, so dass die Verunrei­ni­gungen durch ihre Schwer­kraft in die Sammelkammer absinken. Die zweite Reinigungsstufe separiert eisenhaltige Verunreinigungen aus dem Trägermedium. Die Partikel werden durch ein Magnet­feld zurück­ge­hal­ten und kön­nen durch Öff­nen des Ablass­hahns ausgeschieden werden.
