Leuchtturmprojekt der IBA in Hamburg

Vom Flak- zum Energiebunker

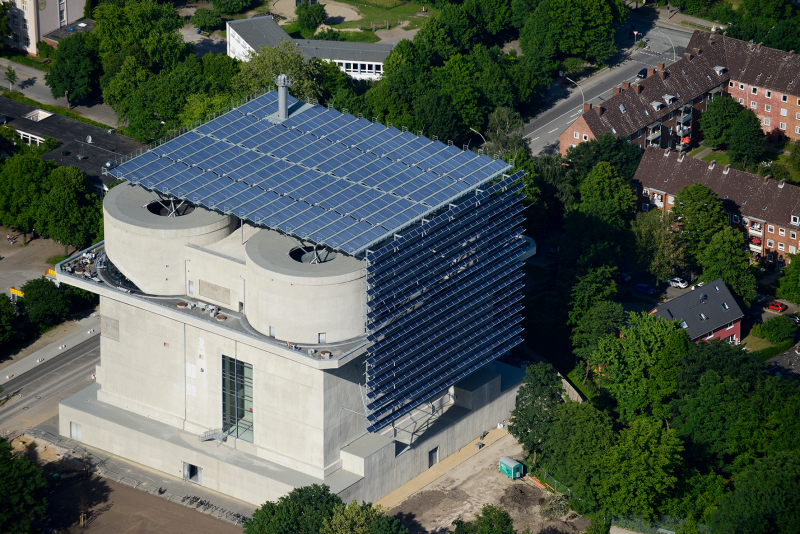

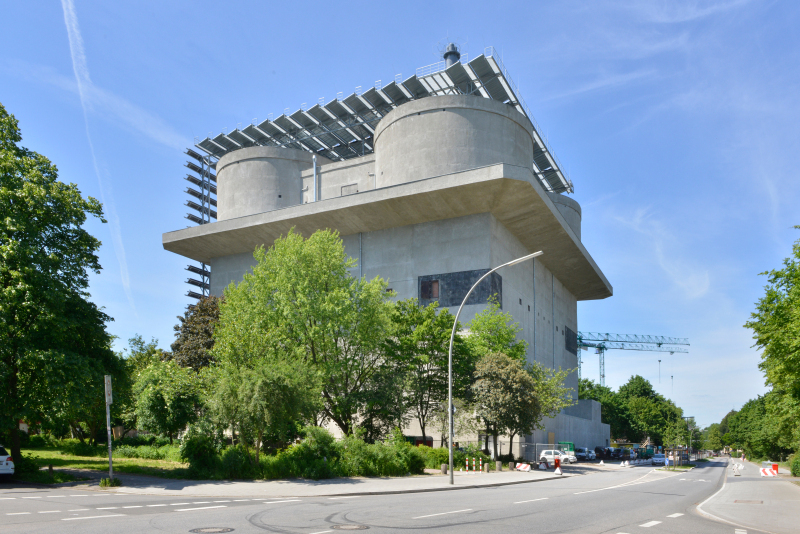

Der Energiebunker nach seinem Umbau im Juni 2013 Foto: IBA Hamburg GmbH/Martin Kunze
Der Energiebunker nach seinem Umbau im Juni 2013
Foto: IBA Hamburg GmbH/Martin Kunze

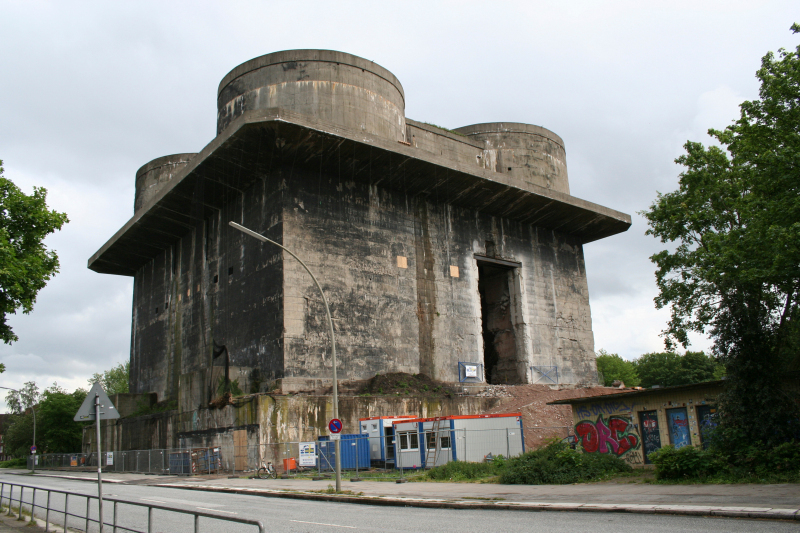

Vom ursprünglichen Zustand, ... Foto: Thomas Wieckhorst
Vom ursprünglichen Zustand, ...
Foto: Thomas Wieckhorst
... über ein Modell und ... Foto: mcl
... über ein Modell und ...
Foto: mcl
... eine Visualisierung ... Visualisierung: IBA Hamburg GmbH / HHS Planer + Architekten AG
... eine Visualisierung ...
Visualisierung: IBA Hamburg GmbH / HHS Planer + Architekten AG

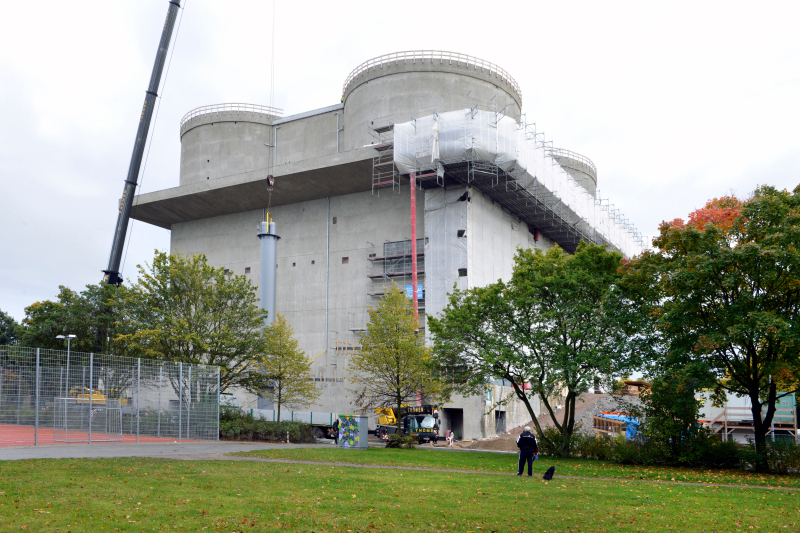

... war es ein weiter Weg bis zur Fertigstellung 2013 Foto: IBA Hamburg GmbH/Martin Kunze
... war es ein weiter Weg bis zur Fertigstellung 2013
Foto: IBA Hamburg GmbH/Martin Kunze
Energiebunker in Hamburg Visualisierung: IBA Hamburg GmbH/bloomimages

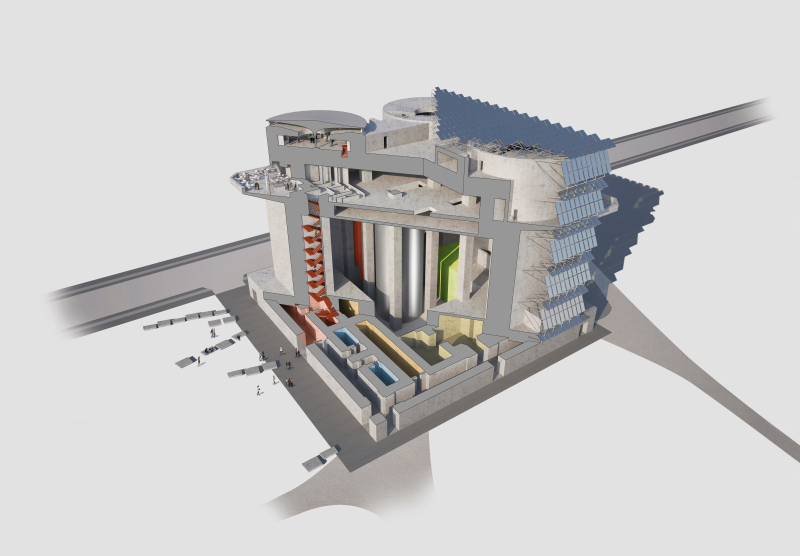

Aufbau des Energiebunkers mit dem 2000 m3 großen Wärmespeicher im Inneren
Visualisierung: IBA Hamburg GmbH/bloomimages

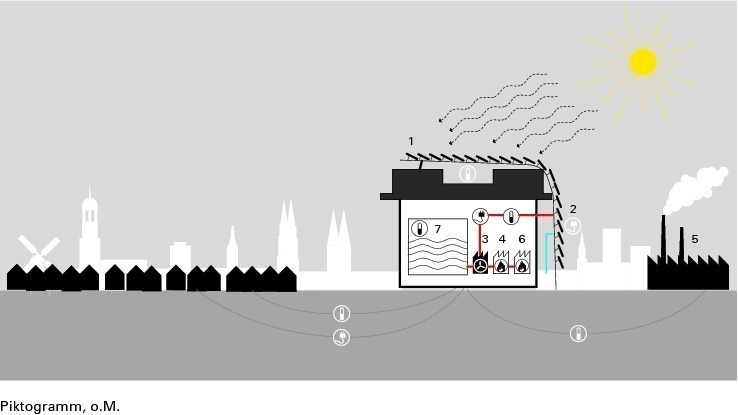

Schematische Darstellung Quelle: IBA Hamburg GmbH / urbanista

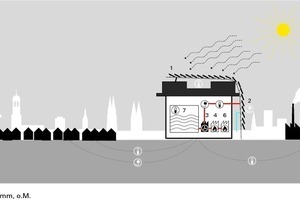

Schematische Darstellung
1 Solarthermieanlage, 2 Photovoltaikanlage, 3 Biogas-BHKW, 4 Holzhackschnitzelkessel,
5 Abwärme des Industriebetriebs, 6 Spitzenlastkessel, 7 Wärmespeicher
Quelle: IBA Hamburg GmbH / urbanista
Der Speicher ist das zentrale Element im Energiekonzept des Bunkers Foto: Paradigma
Der Speicher ist das zentrale Element im Energiekonzept des Bunkers
Foto: Paradigma

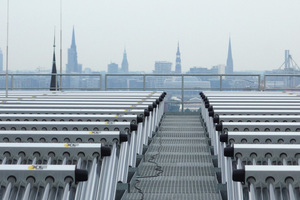

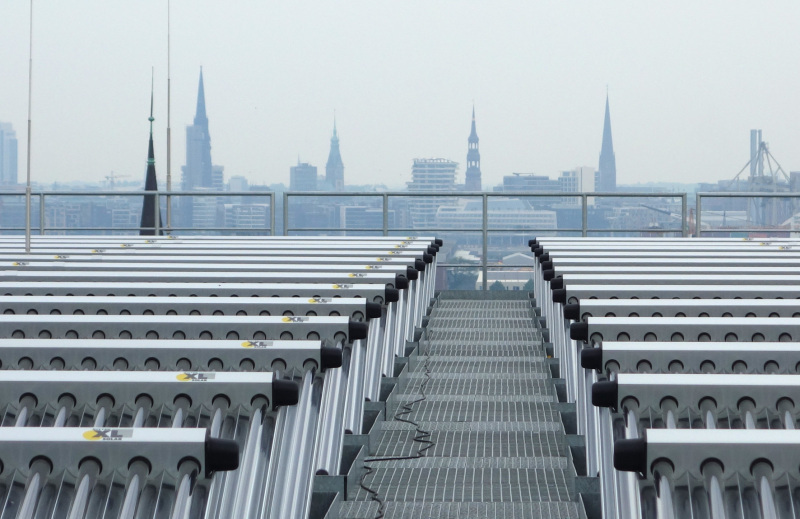

Die Röhrenkollektoren prägen das Dach Foto: Paradigma
Die Röhrenkollektoren prägen das Dach
Foto: Paradigma

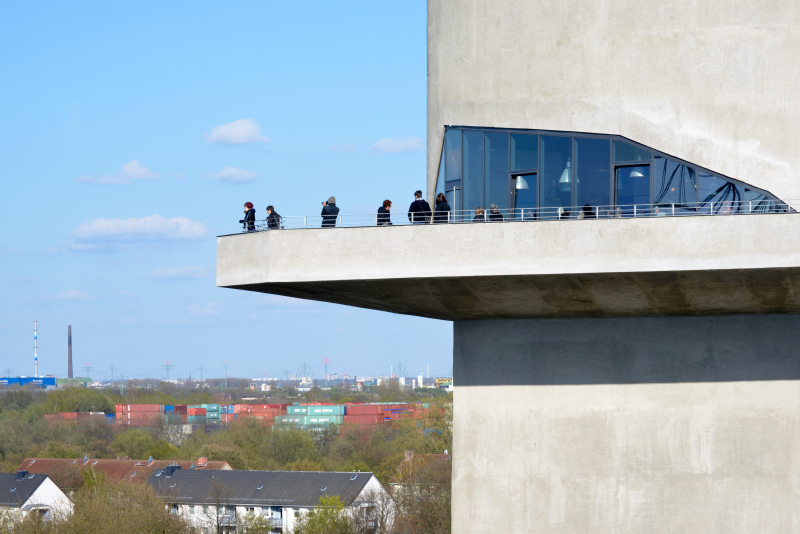

Ausblick auf der Terrasse des Energiebunkers Foto: IBA Hamburg GmbH/Martin Kunze
Der Ausblick auf der Terrasse auf die Stadt Hamburg ist ein guter Grund, den Energiebunker zu besichtigen
Foto: IBA Hamburg GmbH/Martin Kunze
Energiebunker in Hamburg Foto: mcl
Besichtigung des Energiebunkers am 5. Oktober 2013
Foto: mcl
Energiebunker in Hamburg Foto: mcl

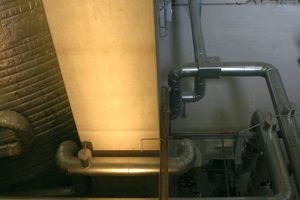

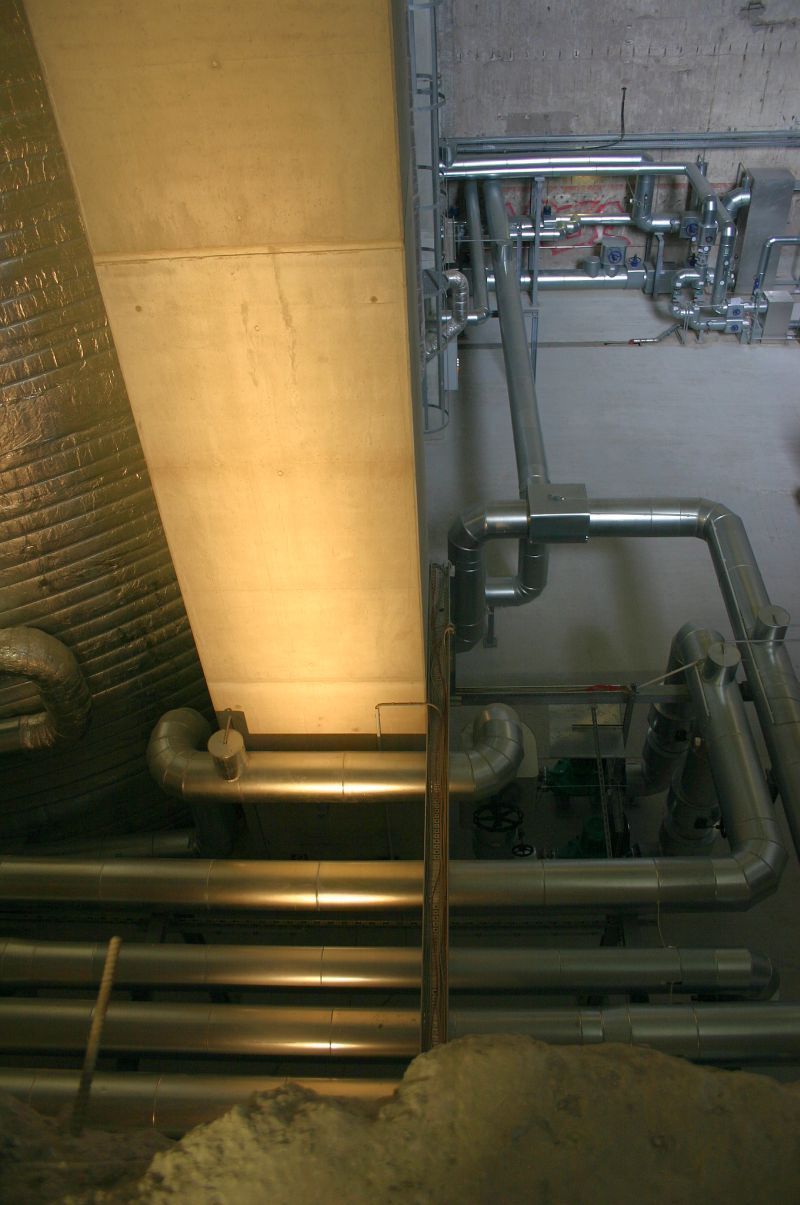

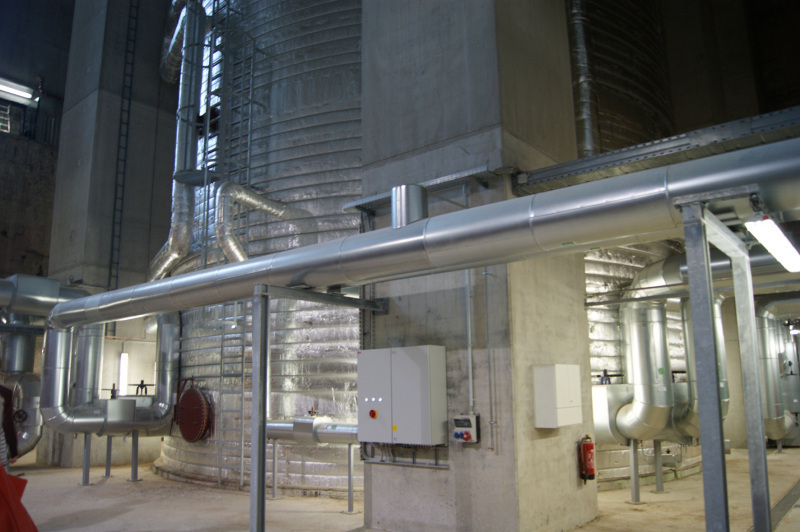

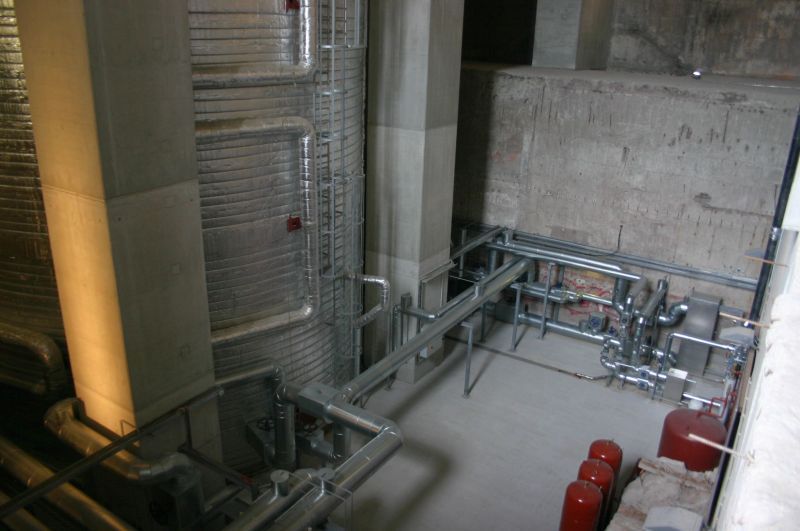

Das Innere des Energiebunkers mit Blick auf den Warmwasserspeicher
Foto: mcl
Energiebunker in Hamburg Foto: mcl

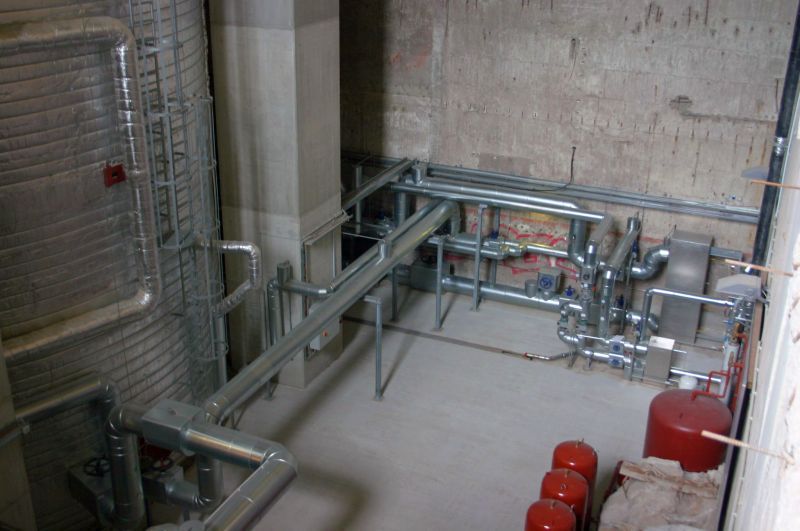

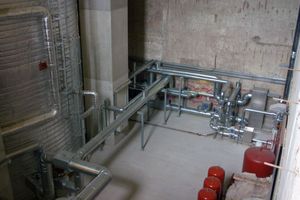

Der Speicher im Energiebunker fasst 2000 m3
Foto: mcl
Energiebunker in Hamburg Foto: mcl
Um den Bunker nutzen zu können, mussten Stützen neu eingezogen werden

Foto: mcl
Energiebunker in Hamburg Foto: mcl

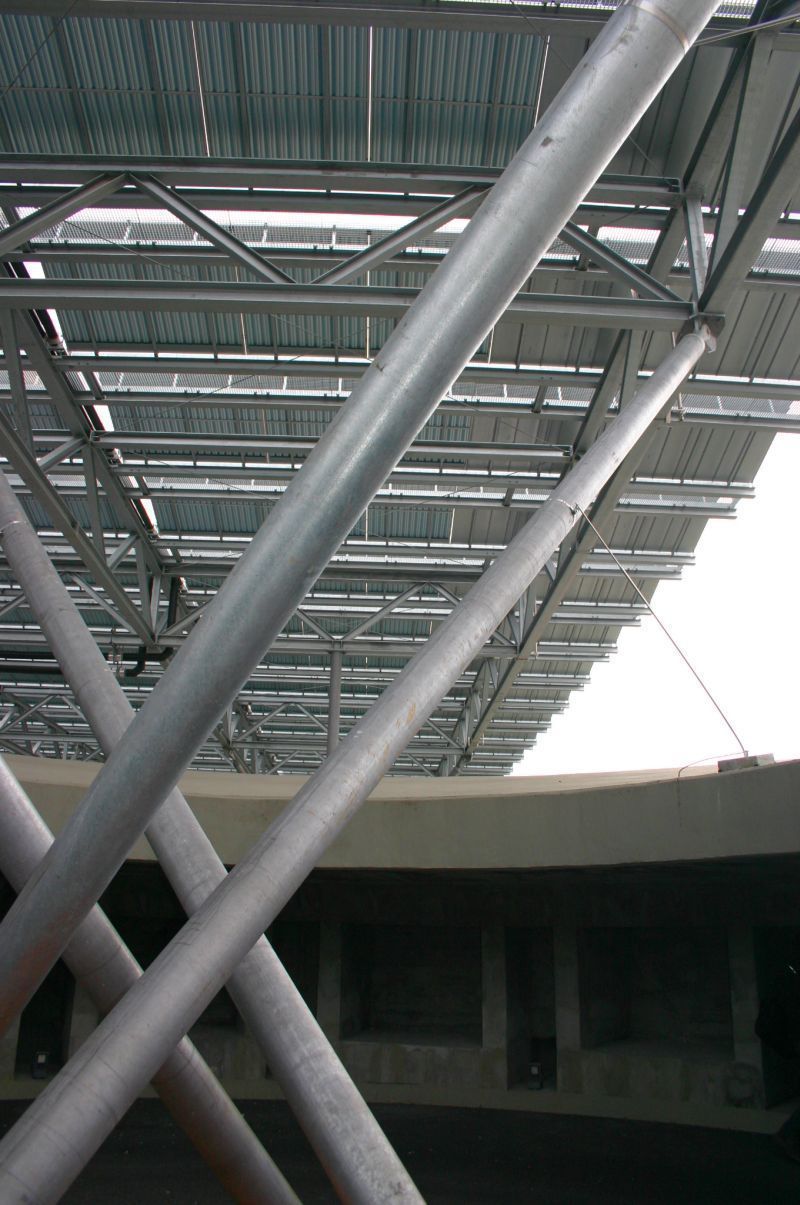

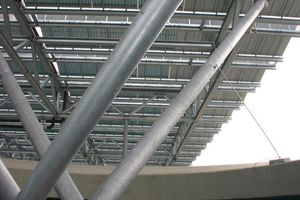

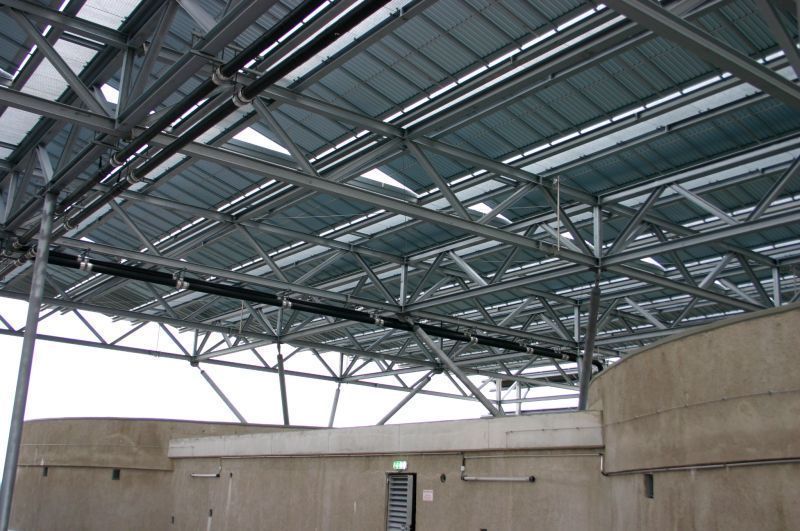

Auf dem Dach des Energiebunkers sind die Befestigung der PV-Module und das tragende Gerüst gut zu erkennen
Foto: mcl
Energiebunker in Hamburg Foto: mcl
Blick aus einem der ehemaligen Geschützstandorte auf dem Dach des Energiebunkers auf die PV-Anlage
Foto: mcl
Energiebunker in Hamburg Foto: mcl

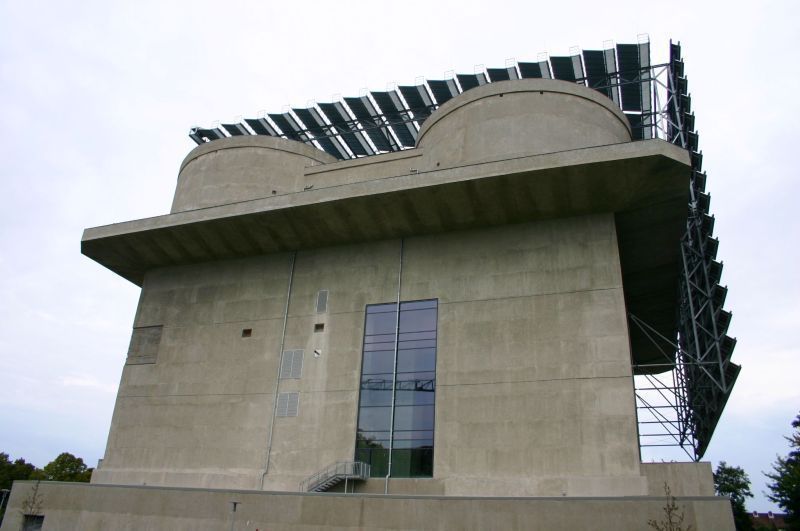

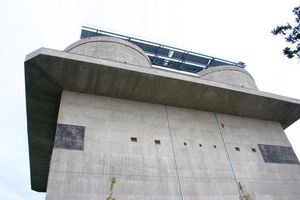

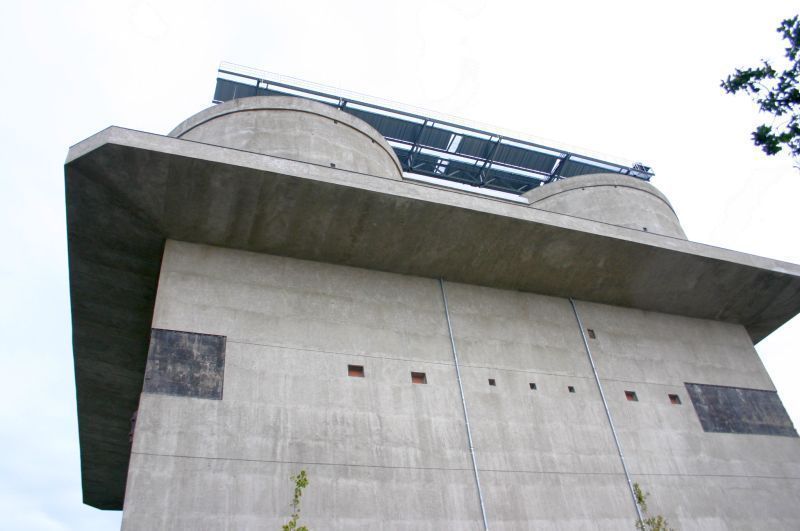

Blick von unten zur Spitze des Energiebunkers
Foto: mcl
Blick auf den Energiebunker Foto: Hamburg Energie
Blick auf den Energiebunker
Foto: Hamburg Energie

Der ehemalige Flakbunker in Hamburg-Wilhelmsburg erhielt eine neue Aufgabe und wurde im Rahmen der IBA Hamburg zu einem regenerativen Kraftwerk mit Groß­wärme­speicher umgebaut. Die kommunale Heizlösung versorgt das Reiherstiegviertel mit Wärme und speist erneuerbaren Strom in das Hamburger Verteilnetz ein. Aus einem seit Kriegsende kaum genutzten Monument wurde so ein Symbol des Klimaschutzes und der Energiewende.

Der ehemalige Flakbunker an der Neuhöfer Straße in Hamburg-Wilhelmsburg wurde in den Jahren 1942/1943 errichtet und war einer von zwei großen Hochbunkern in der Stadt. Tausende Menschen suchten während des Zweiten Weltkriegs in den beiden Flakbunkern in Wilhelmsburg und auf St. Pauli Schutz vor den alliierten Luftangriffen. Gleichzeitig waren die Bunker als Festungen konzipiert, die sich sowohl gegen Angriffe aus der Luft zur Wehr setzen konnten als auch einem Angriff zu Lande standhalten sollten. Im Jahr 1947 wurde das Gebäude von der britischen Armee durch eine gezielte Sprengung im Innern...
